BMS Nedir? 2S, 3S, 4S Kart Seçimi, Bağlantı Şeması ve Balans Mantığı

BMS, yani Battery Management System, çok hücreli pil paketlerinde hücrelerin güvenli sınırlar içinde çalışmasını sağlayan koruma ve yönetim katıdır. Özellikle seri bağlı Li-ion ve Li-po pil paketlerinde BMS yalnızca “ekstra bir kart” değil, çoğu durumda güvenlik ve pil ömrü için temel bir bileşendir.

320volt.com üzerinde BMS modülleri, pil balans devreleri ve gerçek uygulama örnekleri bulunmasına rağmen, bu konuyu baştan sona sade biçimde anlatan merkez bir yazı eksikti. Bu yazı tam olarak bu boşluğu doldurmak için hazırlandı. Ayrıca kendi pil paketinizi oluşturmak için 18650 Pil Paket Hesaplama Aracı sayfasını ziyaret edebilirsiniz

BMS nedir?

BMS, seri bağlı pil hücrelerini izleyen ve gerektiğinde müdahale eden koruma yönetim kartıdır. En temel görevleri; aşırı şarj koruması, aşırı deşarj koruması, aşırı akım / kısa devre koruması ve çoğu modülde hücre dengeleme işlevleridir.

320volt üzerindeki BMS 3S 25A Devre Şeması ve Modifiye yazısında da bu modüllerin özellikle hücre dengeleme, aşırı akım, aşırı şarj, aşırı deşarj ve kısa devre koruması sunduğunu belirtim.

Tek hücreli sistemlerde koruma nispeten daha kolaydır. Ancak 2 hücre, 3 hücre veya 4 hücre seri bağlandığında durum değişir. Çünkü hücrelerin iç direnci, kapasitesi ve yaşlanma durumu birebir aynı olmaz. Bu yüzden seri bağlı paketlerde zamanla bazı hücreler diğerlerinden önce dolabilir ya da daha erken düşebilir. İşte BMS’nin asıl önemi burada ortaya çıkar.

BMS neden gereklidir?

Seri bağlı lityum pil paketlerinde en büyük risk, hücrelerin eşit davranmamasıdır. Li-iyon Li-polimer Pillerin Dengeli Şarj Edilmesi Pil Balans Devresi yazısında da anlatıldığı gibi, balans özelliği yoksa erken dolan hücreler aşırı yüklenebilir, zayıf hücreler ise tüm paketin davranışını bozabilir. Bu durum yalnız kapasite kaybına değil, güvenlik riskine de yol açabilir.

BMS bu yüzden şu işleri üstlenir:

• Her hücrenin sınır dışına çıkmasını önlemek
• Paketten çekilen akımı izlemek
• Kısa devre veya ani aşırı akım durumunda çıkışı kesmek
• Şarj sırasında hücreler arasında fark oluşursa dengeleme sağlamak

Burada önemli nokta şudur: Her BMS kartı aynı seviyede “akıllı” değildir. Bazı kartlar yalnız temel koruma verirken, bazıları daha iyi balans davranışı veya daha yüksek akım dayanımı sunar. Bu nedenle kart seçimi yalnız “kaç amper yazıyor?” sorusuyla yapılmamalıdır.

BMS 2S, 3S, 4S ne demektir?

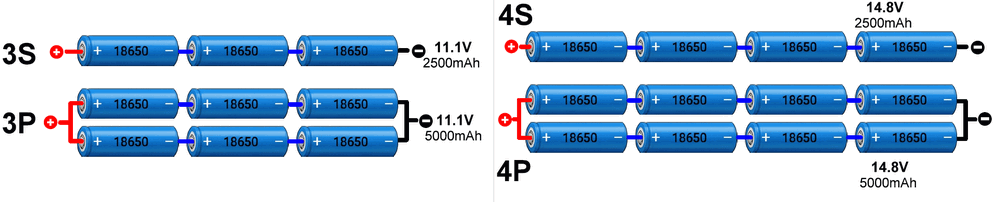

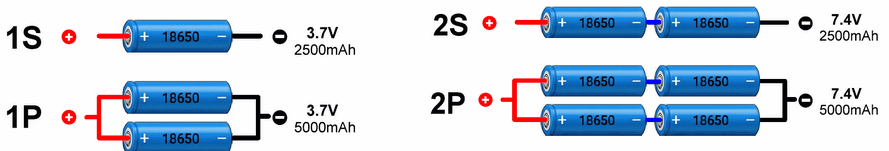

Pil paketlerinde kullanılan S ifadesi, seri bağlı hücre sayısını gösterir. Yani:

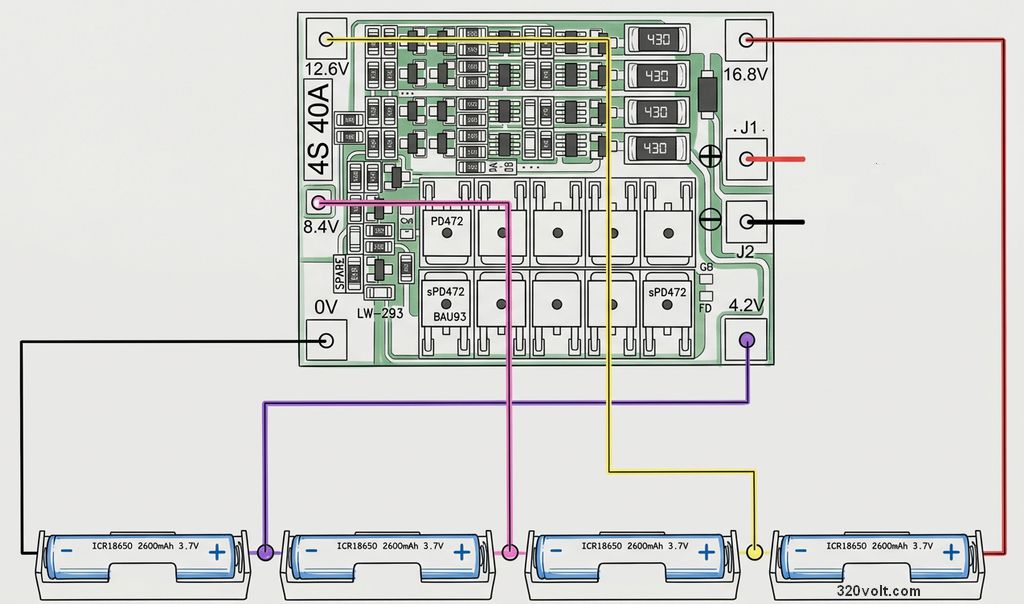

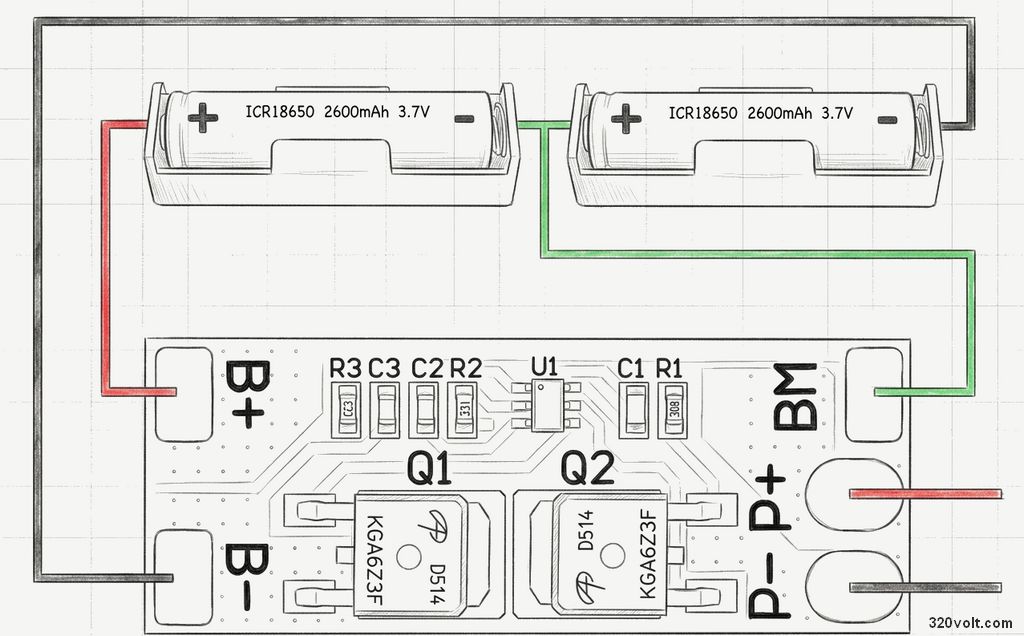

Aşağıda örnek 2S, 3S, 4S BMS Kart 18650 pil bağlantı şemaları var bunlar piyasada satılan popüler BMS modüllerine ait. Ama elinide ki kartın bağlantı bilgilerini kontrol etmeniz gerekir her kart aynı bağlantı yapısını kullanmaz. Ayrıca BMS kart seçimi kadar 18650 pil seçimi de önemlidir.

Buradaki değerler tipik Li-ion / Li-po hücre başına 4.20V tam şarj kabulüne göre düşünülmelidir. Dolayısıyla kart seçimi yaparken ilk bakılacak şey, paketinizin kaç seri hücreden oluştuğudur. 3 hücreli bir pakete 4S BMS, 4 hücreli bir pakete 2S BMS takılamaz. İlk karar noktası hücre sayısıdır.

BMS kartı nasıl seçilir?

BMS seçerken şu sıra izlenmelidir:

1. Önce seri hücre sayısını belirleyin

Paket 2 hücreliyse 2S, 3 hücreliyse 3S, 4 hücreliyse 4S kart gerekir. Bu en temel seçimdir.

2. Sonra çekilecek akımı düşünün

Kart üstündeki 10A, 20A, 25A gibi değerler önemlidir; ancak yalnız baskı üstündeki sayıya güvenmek doğru olmaz. Yüksek akım çeken matkap, motor, inverter veya güçlü LED sistemlerinde ani akım talepleri kartı korumaya sokabilir. Yazının başında bahsettiğim BMS 3S 25A Devre Şeması ve Modifiye yazısında da bazı uygulamalarda yük altında beklenmedik korumaya geçişin yalnız karttan değil, pil iç direnci ve ani voltaj düşümünden kaynaklanabildiği anlatılmaktadır.

3. Balans işlevi gerçekten var mı bakın

Piyasada “BMS” diye satılan bazı kartlar gerçekte çok sınırlı koruma sunar; bazıları ise aktif ya da pasif balans davranışına sahiptir. Hücreleri seri bağlı kullanıyorsanız ve özellikle düzenli şarj-deşarj olacaksa balans tarafı çok önemlidir.

4. Şarj yapısı ile uyuma bakın

Bazı kullanıcılar BMS kartını doğrudan şarj modülü sanır. Oysa BMS ile şarj kartı her zaman aynı şey değildir. 320volt’taki Şarjlı Matkap Lion Pil Kullanımı 12.6V 3S 20A BMS Modül yazısı bu ayrımı pratik örnekle gösterir: Kart koruma içerir ama doğru şarj adaptörü ve doğru bağlantı mantığı yine gerekir.

B+ B- P+ P- ne anlama gelir?

BMS kartlarının en çok karıştırılan tarafı bağlantı isimleridir. En sade anlatımla:

• B+ : pil grubunun artı ana bağlantısı
• B- : pil grubunun eksi ana bağlantısı
• P+ : yük/şarj tarafı artı çıkışı
• P- : yük/şarj tarafı eksi çıkışı

320volt’taki Bazı Li Ion Pillerin İçindeki Devreler yazısında da bu işaretlerin pil ve çıkış tarafını ayırdığı açıkça anlatılmıştır. Pratikte bazı kartlarda artı hat doğrudan verilirken, eksi taraf MOSFET üzerinden anahtarlanır. Bu nedenle her kartın bağlantı noktaları aynı sırada olmayabilir; kart üzerindeki yazılar dikkatle okunmalıdır.

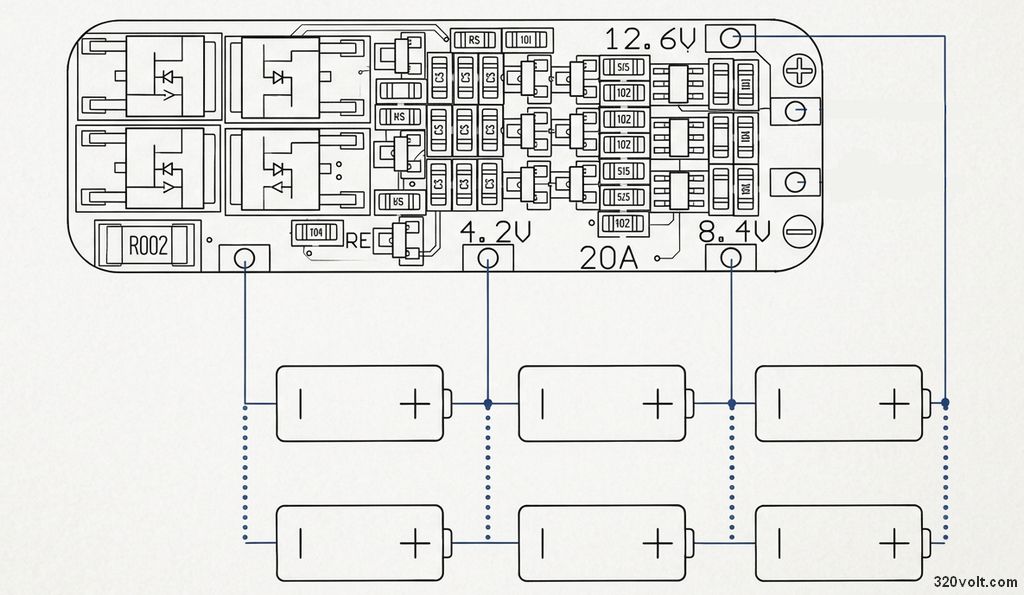

Seri hücreli BMS’lerde buna ek olarak ara hücre bağlantıları da bulunur. Örneğin 3S kartta yalnız B+ ve B- değil, hücre ara noktalarına giden dengeleme uçları da vardır. Bu bağlantılar yanlış yapılırsa kart anında arızalanabilir.

Balans ile koruma aynı şey midir?

Hayır. Balans, hücreler arasındaki voltaj farkını azaltmaya yönelik işlemdir. Koruma ise aşırı şarj, aşırı deşarj, kısa devre veya aşırı akım durumunda devreyi kesmeye odaklanır. İkisi çoğu zaman aynı kart üzerinde olabilir ama aynı işlev değildir.

Hangi durumlarda yalnız BMS yetmez?

BMS kartı önemli olsa da tek başına her şeyi çözmez. Şu durumlarda ilave dikkat gerekir:

• Hücreler farklı kapasite veya farklı sağlık durumundaysa
• Yüksek ani akım çeken motorlu sistemler kullanılıyorsa
• Yanlış şarj adaptörü seçilmişse
• Paket uzun süre dengesiz halde kullanılmışsa
• Paket yalnız gerilim izleme gerektiriyorsa

Özellikle izleme tarafında 3S 4S Li-Poly Li-Ion Pil Paketleri İçin Monitör yazısı faydalı bir örnektir. O devre doğrudan BMS yerine geçmez; ama hücre dengesizliği ve aşırı deşarjı izlemek için pratik yardımcı sistem mantığını gösterir.

2S, 3S, 4S seçiminde hızlı karar mantığı

Karar verirken şu kısa yolu kullanmak yeterlidir:

• Kaç seri hücreniz varsa aynı S değerinde kart seçin.
• Yükünüz motorlu veya yüksek akımlıysa akım kapasitesini kağıt üstünde değil, güven payıyla düşünün.
• Paket düzenli kullanılacaksa balans işlevi olan kart tercih edin.
• Bağlantı isimlerini karta göre tek tek doğrulayın.
• Eski, eşit olmayan veya yorgun hücrelerle güçlü BMS bile sınırlı sonuç verir.

Pilinize BMS Kartı Satın Alırken Nelere Dikkat Edilmeli?

Piyasadaki 2S/3S/4S kartlarda üretici ve partiye göre BOM çok değişiyor. Özellikle isimsiz Çin modüllerinde aynı kartın üzerinde bile revizyon farkı olabiliyor.

Ama burada önemli bir ayrım var: piyasadaki 2S/3S/4S kartlarda satıcılar çoğu zaman entegreyi değil kart modelini yazar. Yani “HX-2S-JH20”, “HX-2S-A2” veya “HX-3S-A01” gibi isimler çok görünür, ama aynı model adı altında bile revizyona göre farklı BOM gelebilir. Bu yüzden aşağıdaki listeyi “en sık rastlanan aileler” olarak düşünmeniz daha doğru olur.

Sık görülen kart / model isimleri

• 2S kartlarda: HX-2S-JH20 ve HX-2S-A2 gibi kodlar oldukça sık görülür. Bu tip kartlar genellikle 7.4V sınıfı iki hücreli paketler için pazarlanır.
• 3S kartlarda: HX-3S-A01 adı çok yaygındır. Aynı isim altında farklı akım değerleriyle satılan birçok varyasyon bulunabilir.
• 3S / 4S PCM-BMS kartlarda: Satıcılar bazen doğrudan “Seiko chip” veya “S-8254 series” gibi ifadeler kullanır. Özellikle 3S ve 4S koruma kartlarında bu tip açıklamalara sık rastlanır.

Piyasada sık rastlanan koruma / kontrolcü entegre aileleri

• S-8252 serisi: 2 hücreli paketler için yaygın kullanılan klasik 2-cell protection IC ailelerinden biridir. 2S kartlarda daha düzenli ve kaliteli üretimlerde benzer yapılara rastlanabilir.
• S-82B2 / S-82C2 ailesi: 2S tarafında görülebilen daha güncel koruma ailesidir. Genellikle daha iyi sınıftaki tasarımlarda karşınıza çıkabilir.
• S-8254 serisi: 3S ve 4S kartlarda en çok karşılaşılan ailelerden biridir. Satıcı açıklamalarında özellikle “Seiko S-8254” ifadesi sık geçer.
• DW01-A: Aslında tek hücreli koruma entegresidir. Ancak bazı çok hücreli klon kartlarda hücre başına birer adet kullanılarak 3S veya 4S türev yapılar oluşturulabilir.
• HY2212 / HY2213-BB3A ailesi: Bunlar balans ve hücre takibi tarafında görülebilen 1-cell charge balance IC aileleridir. Çok hücreli dengelemeli kartlarda hücre başına ayrı kullanımlarıyla karşılaşılabilir.

Sık görülen MOSFET aileleri / baskı kodları

• D472: Özellikle yaygın 4S yüksek akımlı klon kartlarda güç yolunda paralel kullanılan MOSFET gruplarından biri olarak görülebilir.
• A2SHB: Bazı balanslı kartlarda dengeleme tarafında kullanılan MOSFET kodlarından biridir. Genellikle ana güç MOSFET’i değil, yardımcı dengeleme hattında görülür.
• FS8205A / 8205A ailesi: Batarya koruma devrelerinde çok yaygın bir MOSFET ailesidir. Ancak bu yapı daha çok 1S ve düşük akımlı küçük kartlarda düşünülmelidir. Yüksek akımlı 3S / 4S kartlarda çoğu zaman daha iri veya paralel MOSFET dizileri tercih edilir.

Benim özetim şu olur:

• 2S kartlarda HX-2S-JH20 veya HX-2S-A2 gibi kart kodları görülebilir. Daha kaliteli tarafta S-8252, S-82B2 veya S-82C2 gibi koruma aileleri mantıklı seçeneklerdir.
• 3S kartlarda HX-3S-A01 oldukça yaygındır. PCM tarzı kartlarda S-8254 ailesiyle karşılaşılabilir. Daha ucuz balanslı klon kartlarda ise hücre başına DW01-A ve HY2212 / HY2213 benzeri yapı görülebilir.
• 4S kartlarda satıcı açıklamasında “Seiko S-8254” ibaresi sık görülebilir. Yüksek akımlı klon kartlarda ise farklı MOSFET grupları ve hücre başına ayrı koruma / balans bileşenleri kullanılabilir.

Bence Alışveriş tarafında en güvenli yöntem şu:

• Kart üstünde yalnızca HX-2S-JH20 veya HX-3S-A01 gibi kodların yazması, kullanılan gerçek entegre ve MOSFET grubunu kesin olarak göstermez.
• İlan açıklamasında S-8254, S-8252, S-82B2 gibi gerçek parça ailesi bilgileri yazıyorsa bu daha faydalıdır.
• No-name kartlarda aynı model adı altında farklı bileşenler kullanılabileceği için mümkünse kartın yakın plan fotoğrafı incelenmeli, baskı kodları okunmalı ve sadece ilan başlığına göre karar verilmemelidir.

BMS Kartları Hakkında İpuçları ve Püf Noktaları

1) İyi bir BMS, kötü hücre grubunu kurtaramaz

BMS kartı ne kadar iyi olursa olsun, kapasitesi düşmüş veya iç direnci artmış bir hücre grubunu “eski haline” getiremez. Seri bağlı paketlerde zayıf hücre daha çabuk boşalır, daha erken doluyor gibi görünür ve yüksek yük altında paketin tamamını erken korumaya sokabilir. Bu yüzden sorun her zaman kartta değil, çoğu zaman hücre eşleşmesindedir.

2) “30A BMS” yazması, pratikte her zaman 30A sürekli akım anlamına gelmez

Birçok kullanıcı kartın üstündeki akım değerine bakarak karar verir. Ancak gerçek kullanımda hücre iç direnci, kablo kalınlığı, ani akım çekişi, sıcaklık ve MOSFET ısınması sonucu kart beklenenden daha erken korumaya geçebilir. Özellikle motorlu yüklerde ve düşük sıcaklıkta bu durum daha belirgin hale gelir.

3) Balans özelliği varsa bile, bu her zaman hızlı balans anlamına gelmez

Ucuz BMS kartların çoğunda kullanılan pasif balans yöntemi, yüksek voltajlı hücrelerdeki fazla enerjiyi direnç üzerinde ısıya dönüştürerek çalışır. Bu yöntem yaygındır ancak balans akımı çoğu kartta düşüktür. Bu nedenle büyük kapasiteli paketlerde hücrelerin tamamen dengelenmesi beklenenden uzun sürebilir.

4) Seri hücre sayısı arttıkça zayıf hücre sorunu büyür

2S, 3S ve 4S gibi paketlerde hücre sayısı arttıkça dengesizlik ihtimali de artar. Seri zincirde tek bir zayıf hücre, tüm paketin daha erken kapanmasına veya yük altında dengesiz davranmasına neden olabilir. Bu yüzden çok hücreli paketlerde yalnızca doğru BMS seçmek değil, hücreleri birbirine yakın kapasite ve sağlık durumunda kullanmak da önemlidir.

5) BMS kartı korumaya geçiyorsa sebep her zaman arıza olmayabilir

Bazı durumlarda kartın çıkışı anlık olarak kesmesi doğrudan BMS bozukluğu anlamına gelmez. Zayıf hücre grubunda ani voltaj çökmesi, düşük sıcaklıkta ağır yük, kısa süreli aşırı akım veya ilk bağlantı anındaki ani akım çekişi kartı korumaya sokabilir. Özellikle büyük kondansatörlü sürücülerde ve motor kontrol kartlarında ilk bağlantı akımı beklenenden yüksek olabilir.

6) Büyük kapasitörlü yüklerde ilk bağlantı anı sorun çıkarabilir

Sadece DC motor değil, bazı sistemlerde ilk bağlama anında giriş kondansatörleri çok hızlı dolmaya çalıştığı için ani akım oluşur. Bu durum bazı kartlarda kısa devre veya aşırı akım gibi algılanabilir. Özellikle inverter ve güçlü DC-DC dönüştürücü girişlerinde bu ayrıntı gözden kaçırılır.

7) Pasif balans sırasında ısınma görmek her zaman arıza değildir

Balans yapan kartlar, yüksek voltajlı hücrelerdeki fazla enerjiyi dirençler üzerinde harcadığı için belirli bölgelerde ısınma oluşabilir. Bu nedenle şarjın sonuna doğru bazı dirençlerin veya balans hattına yakın bileşenlerin hafif ısınması normal olabilir. Ancak aşırı sıcaklık, renk değişimi veya yanık izleri varsa kart ayrıca incelenmelidir.

8) Tamirde ilk şüpheli her zaman BMS olmamalıdır

Bir BMS kartı “çalışmıyor” gibi görünse bile, önce seri hücre gruplarının voltajları ayrı ayrı kontrol edilmelidir. Hücre gruplarından biri belirgin şekilde düşük veya yüksek kalıyorsa, sorun çoğu zaman karttan çok hücre dengesizliği, kapasite farkı veya iç direnç artışıdır. BMS çoğu durumda yalnızca bu soruna tepki verir.

9) Düşük sıcaklık ve ağır yük kombinasyonu BMS şikayetlerini artırır

Soğuk ortamda hücre davranışı değişir ve zayıf hücreler daha hızlı zorlanır. Ağır yükle birleştiğinde, paket normalde çalışıyor görünse bile daha erken korumaya düşebilir. Bu yüzden “yazın çalışan paket kışın sorun çıkarıyor” şikayetlerinde yalnız karta değil, hücre dengesine ve iç direnç farkına da bakılmalıdır.

10) Satın alırken ilan başlığına değil, kartın gerçek yapısına bakmak gerekir

Aynı model adıyla satılan kartlar farklı revizyonlara sahip olabilir. Bu nedenle yalnız “3S 20A BMS” ibaresine güvenmek yerine mümkünse kartın yakın plan fotoğrafı incelenmeli, dengeleme hattı olup olmadığına bakılmalı ve gerçek hücre sayısına uygun seçim yapılmalıdır.

Battery University, seri bağlı paketlerde zayıf hücrenin önce boşaldığını, yüksek yükte ters polariteye kadar zorlanabildiğini ve hücre eşleşmesinin kritik olduğunu açıkça vurguluyor. Ayrıca düşük sıcaklık ve ağır yük kombinasyonunun çok hücreli paketlerde riski artırdığını belirtiyor.

Battery University ayrıca BMS’in çoğu zaman hücre dengesizliği ve iç direnç değişimi gibi sorunlara tepki verdiğini, yani arızanın kaynağının her zaman kartın kendisi olmadığını belirtiyor.

Monolithic Power, pasif balansın çoğu uygulamada enerjiyi direnç üzerinde ısı olarak harcadığını ve pasif balans akımının tipik olarak düşük kaldığını; aktif balansın ise çok daha yüksek akımlara çıkabildiğini anlatıyor. Bu yüzden “kartta balans var” demek her zaman “hızlı ve güçlü balans var” anlamına gelmiyor.

TI’nin pre-charge notlarında, büyük kapasitif yüklerde ilk bağlantı anındaki ani akımın sınırlanması gerektiği özellikle anlatılıyor. Bu bilgi otomotiv örneği üzerinden veriliyor; ama aynı ilke, büyük giriş kondansatörü olan inverter ve güçlü DC-DC yüklerinde de BMS’nin ilk anda korumaya düşmesini açıklamak için pratik bir fikir verir. Bu kısım doğrudan bir ilke aktarımıdır.

Sonuç

BMS, seri bağlı lityum pil paketlerinde hem güvenlik hem de pil ömrü açısından temel bileşendir. Ancak doğru kart seçimi yalnız “3S olsun, 20A olsun” yaklaşımıyla yapılmamalıdır. Hücre sayısı, çekilecek akım, balans ihtiyacı, şarj yöntemi ve bağlantı noktaları birlikte değerlendirilmelidir.

BMS satın alırken en doğru yaklaşım, yalnızca “kaç amper” ve “kaç S” bilgisine bakmak değil; kartın gerçekten hangi hücre sayısı için tasarlandığını, balans içerip içermediğini, kullanılan bileşen sınıfını ve mümkünse kart üzerindeki gerçek baskı kodlarını kontrol etmektir.

320volt.com üzerindeki mevcut BMS modül, pil balans ve pil koruma içerikleri birlikte okunduğunda bu konunun tek bir devreden ibaret olmadığı açıkça görülür. Bu rehberin amacı da tam olarak budur: BMS’yi yalnız parça olarak değil, karar verdiren bir sistem mantığı içinde açıklamak.

Sık Sorulan Sorular

BMS olmadan 3S pil paketi kullanılır mı?

Kısa süreli deneysel kullanımlar yapılabilse bile güvenlik ve hücre ömrü açısından tavsiye edilmez. Seri bağlı hücrelerde balans ve koruma çok önemlidir.

3S BMS ile 4S pil paketi çalışır mı?

Hayır. BMS kartı seri hücre sayısıyla birebir uyumlu olmalıdır.

BMS ile şarj modülü aynı şey midir?

Her zaman değil. Bazı kartlar koruma ağırlıklıdır, bazıları şarj işleviyle birlikte gelir. Kartın tam işlevi ayrıca kontrol edilmelidir.

B+ ve P+ aynı nokta mıdır?

Her kartta aynı topoloji kullanılmayabilir. Bazı kartlarda artı taraf ortak olabilir, bazı tasarımlarda bağlantı mantığı değişebilir. Bu yüzden kart üzerindeki baskı ve şema mutlaka okunmalıdır.
