Gelişmekte olan sanayimize bağlı olarak günümüzde talep edilen elektrik enerjisinde ciddi artışlar görülmektedir. Mevcut iletim hatlarında daha yüksek verimle daha fazla aktif güç iletilebilmesi için yeni ve daha etkili kompanzasyon yöntemleri geliştirilmektedir. Ayrıca anlık yük değişimlerine bağlı oluşabilecek arızalara karşı gerekli önlemlerin alınması da enerji sistemleri açısından büyük önem taşır.
Bu çalışmada iletim hatlarının genel yapısından çok, enerjinin kaliteli kullanılması ve talep edilen reaktif güç dengesinin korunması için gerekli kompanzasyon sistemlerinin tasarımı ele alınmaktadır.

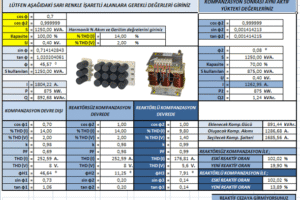

Proje kapsamında reaktif akımın gerçek zamanlı ölçümü, statik VAR kompanzasyon sistemleri ve tristör kontrollü endüktans ile ayarlı kapasitör tasarımı incelenmektedir. Konuya giriş seviyesinde yaklaşmak isteyenler için kompanzasyon hesaplama programı ve harmonik etkilerini değerlendirmek isteyenler için kompanzasyon harmonik hesabı içerikleri de faydalı olabilir.
reaktif güç kompanzasyonu, kompanzasyon, tristörler, ac kıyıcı, aduc841, faz kaydırıcı, statik var projesi
Bölüm 1: Reaktif Güç Kompanzasyonu
İçerik
- Reaktif gücün tanımı
- Reaktif güç kompanzasyonunun faydaları
- Reaktif güç kompanzasyonunda kondansatör gücünün hesabı
- Reaktif güç kompanzasyonunda kondansatör değerinin hesabı
- Reaktif güç kompanzatörleri
- Gerilim ayarı (regülasyonu)
Reaktif güç kompanzasyonu, güç sistemlerinde verimliliğin artırılması ve güç faktörünün düzeltilmesi açısından temel konulardan biridir. Doğru kompanzasyon yapılmadığında iletim ve dağıtım sistemlerinde gereksiz yüklenme, gerilim düşümü ve ek kayıplar ortaya çıkabilir. Bu nedenle hem teorik hem de uygulamalı tarafta doğru kondansatör hesabı ve uygun sistem tasarımı önemlidir.
Bölüm 2: Tristörler
- Tristörlerin yapısı ve çalışma prensipleri
- Tristörlerin iletime geçirilmesi
- Uç geriliminin artırılması
- Uç geriliminin hızlı değişimi
- Isıl etki
- Işık etkisi
Tristörler, güç elektroniği uygulamalarında yüksek akım ve gerilim kontrolü için yaygın şekilde kullanılan yarı iletken elemanlardır. Statik VAR sistemlerinde de anahtarlama ve denetim tarafında önemli görev üstlenirler. Özellikle hızlı yük değişimlerine cevap verebilen kompanzasyon sistemlerinde tristör yapısının iyi anlaşılması gerekir.
Bölüm 3: AC Kıyıcılar
- AC kıyıcıların sınıflandırılması
- Kontrol edilebilirliğine göre sınıflandırma
- Tam kontrollü AC kıyıcılar
- Yarım kontrollü AC kıyıcılar
- Faz sayısına göre sınıflandırma
- Tek fazlı AC kıyıcılar
- Üç fazlı AC kıyıcılar
- Denetimine göre sınıflandırma
- Faz denetimli AC kıyıcılar
- Açık-kapalı denetimli AC kıyıcılar
AC kıyıcılar, alternatif akım gücünün kontrol edilmesinde kullanılan önemli yapılardır. Özellikle tristör kontrollü sistemlerde faz denetimi, anahtarlama stratejisi ve yük davranışı birlikte değerlendirilmelidir. Bu bölüm, güç kontrol yapısının daha iyi anlaşılması açısından önemli bir temel oluşturur.
Bölüm 4: Statik VAR Kompanzasyonu
Tristör Kontrollü Endüktans (TCI)
Statik VAR kompanzasyonu, özellikle hızlı değişen reaktif güç ihtiyacının karşılanmasında klasik kontaktörlü sistemlere göre daha dinamik çözümler sunar. Bu yapıda kullanılan tristör kontrollü endüktans sistemi, reaktif gücün daha hassas ve hızlı şekilde dengelenmesine yardımcı olur.
Bölüm 5: ADUC841 Mikrodenetleyicisi
- ADUC841 zamanlayıcı ve sayıcılar
- TMOD kaydedicisi
- Mod seçimine bağlı Timer0/1 modülündeki donanım değişiklikleri
- Mod 0, Mod 1, Mod 2, Mod 3
- TCON kaydedicisi
- ADUC841 analog dijital dönüştürücüler
- ADC çevrim süresi
- ADCCON1 kaydedicisi
- ADCCON2 kaydedicisi
- ADCCON3 kaydedicisi
- T2CON saklayıcısı
- ADUC841 dijital analog dönüştürücüler
- DACCON kaydedicisi
- ADUC841 PWM modülü
- PWM SFR’leri
- CFG841 kaydedicisi
- PWMCON kaydedicisi
- PWM modları
- Watchdog timer
- Power supply monitor
Projede kullanılan ADUC841 mikrodenetleyicisi, analog ve dijital işlemleri aynı yapıda toplayabilmesi açısından dikkat çekmektedir. Özellikle gerçek zamanlı ölçüm, kontrol ve işaret işleme gerektiren sistemlerde bu tür mikrodenetleyiciler önemli avantaj sağlar.
Bölüm 6: Tristör Kontrollü Endüktansın Gerçek Zamanlı Uygulaması
- Besleme katı
- Ölçme ve işaret düzenleme devreleri
- Alçak geçiren filtre tasarımı
- 1. dereceden alçak geçiren aktif filtre
- 1. dereceden yüksek geçiren aktif filtre
- Band durduran ve band geçiren aktif filtreler
- Bessel tipi 6. derece Sallen-Key filtresi
- Faz kaydırıcı devre
- Evirmeyen yükselteç ve tam dalga doğrultucu tasarımı
- Evirmeyen yükselteç
- Tam dalga doğrultma devresi
- Sıfır geçiş (zero crossing) devresi tasarımı
- İzolasyon katı
- Güç katı
- Kontrol katı
- Program işaret akış diyagramı
- Programın algoritması
Bu bölümde sistemin yalnızca teorik değil, aynı zamanda gerçek zamanlı uygulama tarafı da ele alınmaktadır. Ölçme devreleri, filtre yapıları, sıfır geçiş algılama, izolasyon ve güç katı gibi konuların birlikte değerlendirilmesi, çalışmayı daha değerli hale getirmektedir. Özellikle güç elektroniği ve kompanzasyon sistemleriyle ilgilenenler için kapsamlı bir kaynak niteliği taşır.
Sonuç
Statik VAR sistemi ve reaktif güç kompanzasyonu üzerine hazırlanan bu çalışma; kompanzasyon, tristörler, AC kıyıcılar, ADUC841 mikrodenetleyicisi ve gerçek zamanlı uygulama detaylarını bir araya getiren oldukça faydalı bir kaynaktır. Hem teorik bilgi hem de uygulama mantığını içermesi nedeniyle konu üzerinde çalışanlar için güçlü bir referans olabilir.
Hazırlayanlar: REMZİ GÜLER, ZAFER ÖNÜR
