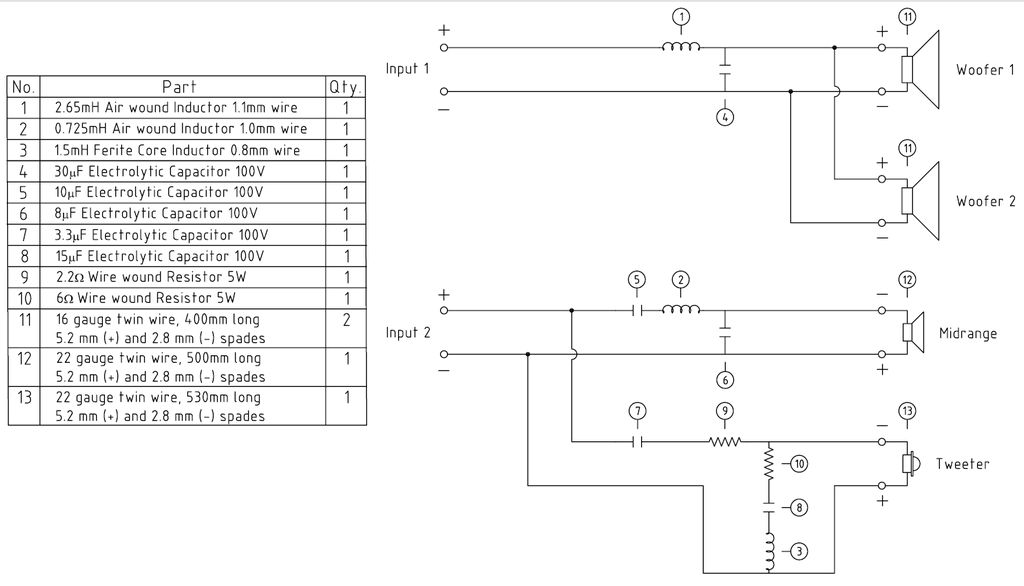

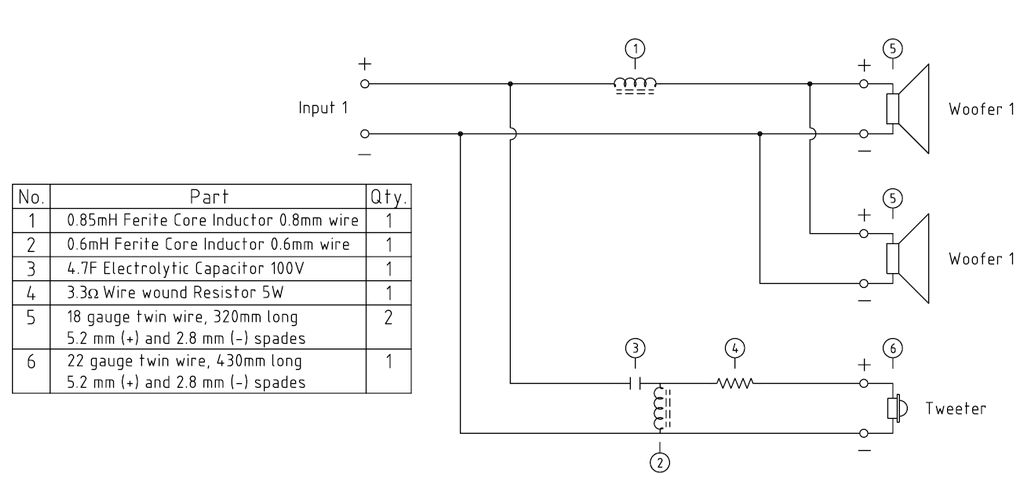

Aaron Audio’nun arşiv sayfasından çok sayıda hoparlör crossover şemaları PDF formatında. Pasif crossover devreleri, bir amplifikatörden gelen ses sinyalini uygun frekans aralıklarına ayırarak woofer, mid ve tweeter gibi hoparlör sürücülerine dağıtan filtre devreleridir. Bu ayırma işlemi genellikle kondansatör, bobin ve direnç gibi pasif elemanlarla yapılır.
Temel amaç; her sürücünün en verimli çalıştığı frekans bandında görev yapmasını sağlamak, ses dengesini korumak ve özellikle tweeter gibi hassas sürücüleri istenmeyen düşük frekanslardan korumaktır.
İki yollu sistemlerde crossover devresi çoğunlukla alçak geçiren bir filtre ile woofer’ı, yüksek geçiren bir filtre ile tweeter’ı besler. Üç yollu sistemlerde ise buna ek olarak mid hoparlör için de ayrı bir bant geçiren bölüm bulunur. Birinci dereceden filtreler 6 dB/oktav, ikinci dereceden filtreler 12 dB/oktav eğime sahiptir; filtre derecesi yükseldikçe frekans ayrımı daha keskin olur, ancak devre yapısı da daha karmaşık hâle gelir.
Pasif crossover tasarımında yalnızca teorik kesim frekansı değil, hoparlör empedansı, sürücülerin gerçek frekans tepkisi, seviye dengesi ve faz ilişkileri de önemlidir. Kâğıt üzerinde doğru görünen bir filtre, gerçek hoparlör üzerinde aynı sonucu vermeyebilir. Bu nedenle hazır şemalar iyi bir başlangıç noktası sunsa da, en iyi sonuç için kullanılan sürücülere göre ölçüm ve ince ayar yapmak gerekir.
Pasif Crossover Devre Şemaları PDF Listesi
Not: Bir kaç tane amplifikatör devre şemasıda bulunuyor. Uygulaması yapılırmı emin değilim. Yinede arşivde bulunsun. Crossover Devrelerinin PCB çizimi yoktur. Eski tasarımlarda direkt mdf veya sunta üzerine monte edilip elemanların birleştirildiğini görmüştüm zaten karmaşık değiller yüzey montaj yapılabilir.
- aaron-ap-1mk2-ap-1-ap-3-ap-4.pdf
- aaron-ats-1-ats-1-mk4-ats-2-ats-3-mk4-ats-3-ats-4-ats-5.pdf
- aaron-audio-technology-AP-1Mk2Xover.pdf
- aaron-audio-technology-AP-1Xover.pdf
- aaron-cc-15-cc-30-cc-60-mkii-cc-60-cc-120-cc-240-mk4.pdf
- aaron-d-100-d-200-d-400-1-d-400-2.pdf
- aaron-hyperboloid-hcc-300-hcc-600-hss-300-hss-600.pdf
- aaron-ic-120-ang-ic-120.pdf
- aaron-iw-60-iw-120.pdf
- aaron-p-3xover.pdf
- aaron-sat-50-sat-60.pdf
- aaron-ss-10-ss-15-ss-60mkii-ss-60-ss-120ss-200-ss240.pdf
- AP-3Xover.pdf
- AP-4Xover.pdf
- ATS-1MK2Xover.pdf
- ATS-1MKIVXover.pdf
- ATS-1Xover.pdf
- ATS-2Xover.pdf
- ATS-3MKIVXover.pdf
- ATS-3Xover.pdf
- ATS-4MKIVXover.pdf
- ATS-4Xover.pdf
- ATS-5MKIVXover.pdf
- ATS-5Xover.pdf
- CC-120Xover.pdf
- CC-15Xover.pdf
- CC-240MKIVXover.pdf
- CC-240Xover.pdf
- CC-30Xover.pdf
- CC-60Mk2Xover.pdf
- CC-60Xover.pdf
- Decor-D-100Xover.pdf
- Decor-D-200Xover.pdf
- Decor-D-400-1Xover.pdf
- Decor-D-400-2Xover.pdf
- HCC-300Xover.pdf
- HCC-600Xover.pdf
- HMF-600Xover.pdf
- HSS-300Xover.pdf
- HSS-600Xover.pdf
- IC-120AngXover.pdf
- IC-120Xover.pdf
- IW-120Xover.pdf
- IW-60Xover.pdf
- P-3Xover.pdf
- SAT-50Xover.pdf
- SAT-60Xover.pdf
- SS-10Xover.pdf
- SS-120Xover.pdf
- SS-15Xover.pdf
- SS-200Xover.pdf
- SS-240Xover.pdf
- SS-60Mk2Xover.pdf
- SS-60Xover.pdf
- Sub-120MkI-circ-diagram.pdf
- Sub-120MKII-circ-diagram.pdf
- SUB-120MkIII-pre-amp-circuit.pdf
- Sub-240-circ-diagram.pdf
- Sub-60MkI-circ-diagram.pdf
- Sub-60MkII-circ-diagram.pdf
- SUB-60MkIII-circ-diagram.pdf
- SW-200-amp-circuit-dia-MkII.pdf
- SW-200-amp-circuit-dia.pdf
- SW-400-amp-circuit-dia-MkII.pdf
- SW-400-amp-circuit-dia.pdf
- ZA-100 Circuit.pdf
Kaynak: aaronhifi.com.au/resources/circuit-diagrams.php (kapalı)
