LM4766 Stereo 40w Anfi

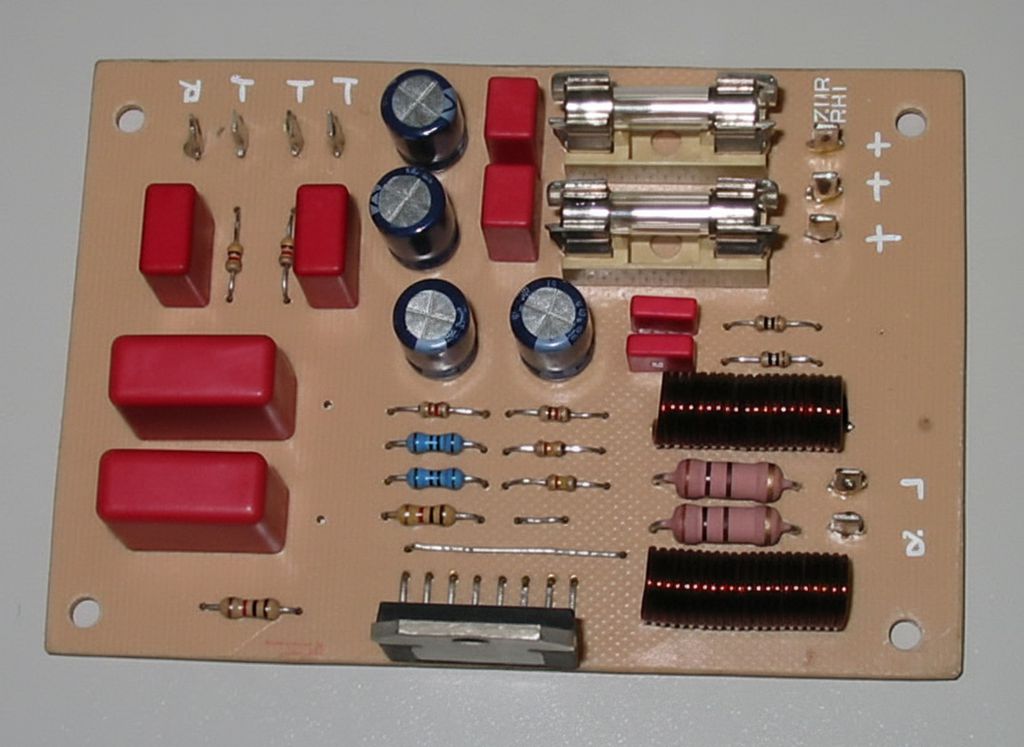

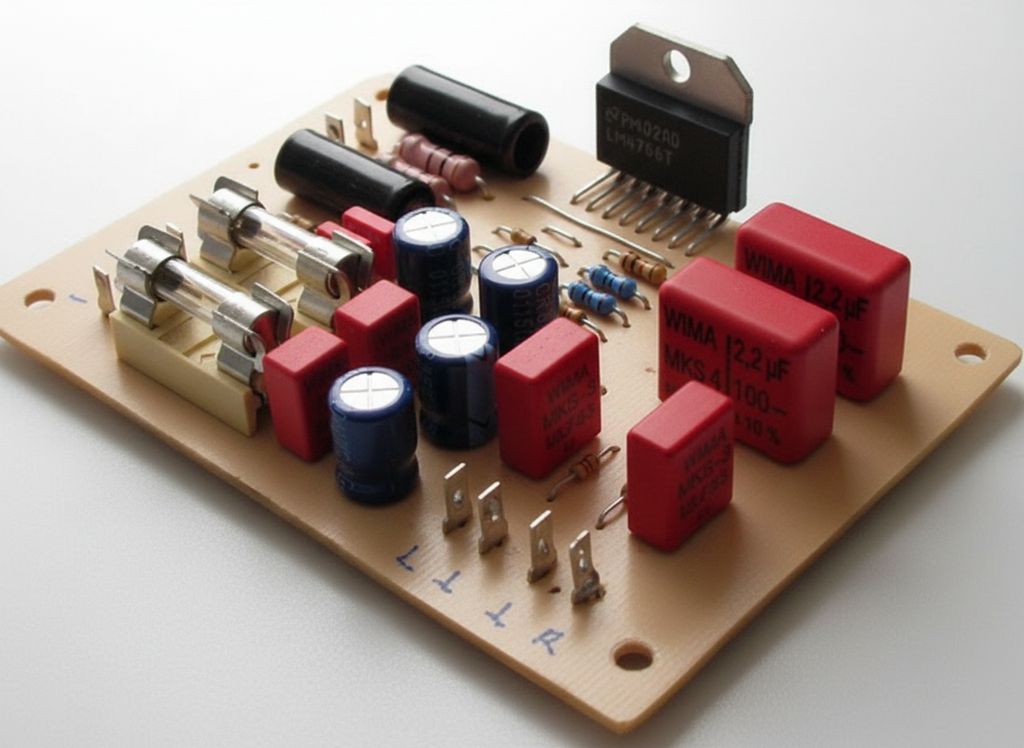

Stereo anfi devresi LM4766 entegresi ile yapılmış iki kanal çıkışlı bir güç katıdır. Kanal başına 40 watt seviyesine çıkabilmesi, düşük gürültü tabanı ve sade çevre elemanları ile halen dikkat çeken bir çözümdür. Devre simetrik +28V / -28V DC ile beslenir. Giriş hassasiyeti yaklaşık 1 volt civarındadır.

Çıkış bölümünde kullanılan bobinler 0,9 mm telden 20 tur sarılacak şekilde hazırlanır. 6 mm çap bu devre için yeterlidir; uygun bir kurşun kalem bobin sarma kalıbı olarak rahatlıkla kullanılabilir. Soğutucu, şaseleme ve besleme filtrasyonu düzgün yapıldığında LM4766 oldukça temiz ve dengeli bir stereo anfi verir.

Devrenin öne çıkan teknik yapısı

Şemada LM4766 içindeki iki ayrı güç amplifikatörü IC1A ve IC1B olarak kullanılmış.

Sol ve sağ kanal yapısı birebir aynı tutulduğu için kanal dengesi açısından temiz bir kurgu oluşuyor.

Bu tip simetrik tasarım hem montajı kolaylaştırır hem de iki kanal arasında ton ve kazanç farkı oluşma riskini azaltır.

Şemada sinyal yolu nasıl kurulmuş

Giriş tarafında sol kanal için C5, sağ kanal için C6 kuplaj kondansatörü olarak çalışır.

Bu kondansatörler girişteki olası DC bileşeni keser. R3 ve R5 giriş empedansını ve referans noktasını oluştururken, R1 ve R2 ise entegre girişine giden hattı izole ederek daha kararlı bir çalışma sağlar.

Her iki kanal da non-inverting yapıda kurulmuş. Sol kanalda R7 ve R9, sağ kanalda R8 ve R10 geri besleme ağını oluşturur.

Bu oran devrenin kazancını belirler. C7 ve C8 ise alt frekans davranışını şekillendirir; gereksiz DC büyümesini sınırlayıp daha dengeli bir alt bant tepkisi sağlar.

C3 + R4 ve C4 + R6 ağları mute pinleri ile ilişkilidir.

Bu bölüm anfinin açılış ve kapanış anında daha yumuşak davranmasına yardım eder. Böylece hoparlörde duyulan patlama, vurma veya ani pop sesi önemli ölçüde azalır.

Çıkış tarafında L1 / R11 ve L2 / R12 ağı, hoparlör kablosu ve kapasitif yüklerin oluşturabileceği kararsızlıklara karşı işe yarar.

R13 + C11 ile R14 + C12 ise klasik Zobel ağı gibi davranarak yüksek frekansta çıkışın daha kontrollü kalmasına yardımcı olur.

Bu küçük ayrıntılar özellikle entegre amfilerde ihmal edilmemesi gereken bölümlerdendir.

Besleme ve montajda önemli noktalar

Bu devrede kullanılan simetrik besleme değeri rastgele seçilmemeli. +28V / -28V seviyesine yakın, düzgün filtrelenmiş ve yük altında fazla çökmeyen bir besleme ile daha temiz sonuç alınır.

Şemadaki C1, C2, C9 ve C10 kondansatörleri besleme hattının yerel filtrelenmesi için kritik görev görür.

Besleme tarafını daha sağlam kurmak isteyenler amfi güç kaynağı ve koruma devreleri konusuna da göz atabilir.

LM4766 güçlü çalışan bir entegredir; bu yüzden soğutucu konusu hafife alınmamalıdır.

Uzun süre yüksek seste çalışacaksa yeterli yüzey alanına sahip alüminyum soğutucu kullanılmalı, hava akışı zayıf kutularda ek önlem düşünülmelidir.

İzolasyonsuz paket kullanılan uygulamalarda soğutucu bağlantısı yapılırken kısa devre ve gövde teması kontrol edilmelidir.

Şase bağlantıları mümkün olduğunca kısa tutulmalı, giriş sinyal hattı güç hattından uzak taşınmalıdır.

Giriş kablosu uzun olacaksa ekranlı kablo tercih etmek dip gürültüsünü azaltır. Bu tip bir devreye istenirse ön kat olarak bir stereo ton kontrol devresi de eklenebilir; özellikle bilgisayar, telefon veya pasif kaynaklarla kullanımda daha esnek bir ses karakteri elde edilir.

LM4766 genel özellikleri

LM4766, düşük bozulma ve düşük gürültü hedeflenerek tasarlanmış bir stereo ses amplifikatörüdür.

Uygun paket ve soğutma koşullarında 8 ohm hoparlörde kanal başına 40 watt seviyesine ulaşabilmesi en önemli avantajlarından biridir.

Koruma tarafında anlık sıcaklık yükselmeleri ve zorlayıcı yük koşulları için dahili güvenlik yapıları bulunur.

Bu entegrede her kanal bağımsız çalıştığı için stereo uygulamalarda düzenli sonuç verir.

Sade harici eleman sayısı sayesinde amatör yapımlarda da rahat kullanılabilir.

Benzer yapıda başka entegreli çözümler incelemek isteyenler entegre ses amplifikatörleri devre arşivi içindeki örneklere de bakabilir.

LM4766 Audio Power Amplifier Dual 40-Watt

• 8 ohm yükte düşük distorsiyon ile yüksek çıkış gücü verebilir.
• SPiKe koruma yapısı sayesinde zorlayıcı çalışma koşullarında kendini koruyabilir.
• Az sayıda harici elemanla stereo uygulama kurulabilir.
• Mute kontrolü sayesinde açılış ve kapanış davranışı daha yumuşaktır.
• Ses kalitesi açısından düşük gürültü ve düşük THD değerleri ile öne çıkar.

Pin yapısına bakıldığında her kanal için ayrı giriş, mute, besleme ve çıkış uçları bulunur.

PCB hazırlarken giriş pinleri ile yüksek akım taşıyan çıkış yollarını birbirinden uzak tutmak, besleme bypass kondansatörlerini entegrenin mümkün olduğunca yakınına yerleştirmek ve iki kanalın şase dönüşünü tek noktada toplamak daha temiz sonuç verir.

Bu devre, fazla karmaşık bir yapı istemeden kaliteli bir stereo güç anfi yapmak isteyenler için hâlâ iyi bir seçenektir.

Özellikle 8 ohm hoparlörlerle, düzgün bir trafo veya SMPS besleme ve yeterli soğutucu ile kullanıldığında tatmin edici sonuç verir.
