FT245RL ile hazırlanan bu devre, USB portundan alınan veriyi 8 bit paralel veri hattına taşıyan pratik bir arayüz çözümüdür. Bu yapı, D0-D7 veri hatlarını dışarı almak, USB üzerinden paralel veri aktarmak ve özel amaçlı bilgisayar-donanım haberleşmesi kurmak isteyenler için sade bir başlangıç devresi sunar.
Bu tip çalışmalar çoğu zaman USB LPT çevirici olarak anılsa da burada kullanılan FT245RL, klasik anlamda doğrudan yazıcı portu eşdeğeri üretmekten çok, USB–paralel FIFO arayüzü mantığıyla çalışan bir entegredir. Bu nedenle devre; test, kontrol, veri aktarma ve özel paralel çıkış uygulamalarında daha doğru konumlanır.
Devrenin temel yapısı
İçerik

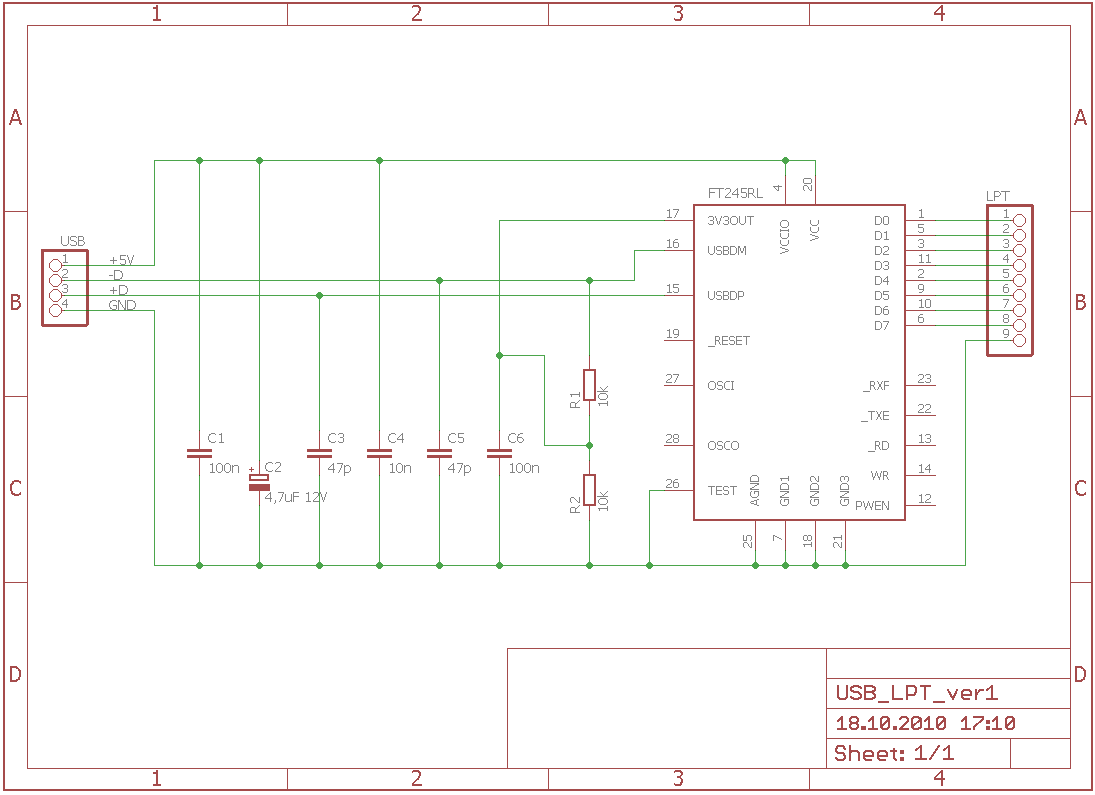

Şemada USB girişinden gelen +5V, D+ ve D- hatları doğrudan FT245RL entegresine bağlanmıştır.
Besleme tarafında kondansatörlerle filtreleme yapılmış, veri tarafında ise entegreden çıkan D0-D7 paralel hatları LP1 konnektörüne alınmıştır.
Böylece bilgisayar ile harici devre arasında 8 bitlik paralel veri alışverişi kurulabilecek bir temel donanım hazırlanmıştır.
Paralel veri hattı mantığını daha rahat takip etmek isteyenler için dijital mantık entegreleri ve veri kitabı içeriği de faydalı olabilir.
FT245RL ile USB portunu paralel veri çıkışına dönüştüren konvertör devresi, az parçalı yapısı sayesinde hem deneysel çalışmalar hem de özel amaçlı bilgisayar kontrollü devreler için uygundur.
Şemada öne çıkan bölümler
- USB giriş bölümü: USB konnektör üzerinden gelen besleme ve veri hatları FT245RL’ye aktarılır.
- Besleme filtreleme: 100nF, 10nF ve 4.7uF gibi kondansatörler ile besleme hattı kararlı hale getirilmeye çalışılmıştır.
- FT245RL ana entegresi: USB tarafı ile paralel veri tarafı arasındaki ana dönüşüm bu entegre üzerinde yapılır.
- Paralel çıkış başlığı: D0-D7 veri hatları harici devre bağlantısı için konnektöre alınmıştır.
- Yardımcı kontrol hatları: Reset ve test bağlantıları da devre üzerinde bırakılmıştır.
Neden klasik LPT portu gibi düşünülmemeli?
Bu devrede dışarı alınan ana hatlar D0-D7 veri bitleridir. FT245RL’nin yapısı, klasik DB25 paralel portun tüm kontrol ve durum hatlarını birebir taklit eden bir çözümden çok, USB ile çalışan bir FIFO/paralel arayüz çözümüne daha yakındır.
Bu yüzden eski donanımların veya eski yazılımların beklediği gerçek LPT port davranışı ile her zaman birebir aynı sonuç beklenmemelidir.
Benzer şekilde USB üzerinden özel amaçlı dijital donanım kontrolü yapan projelerle ilgilenenler için USB CPLD FPGA programlayıcı içeriği de fikir verebilir.
FT245RL kullanımının avantajları
- Az harici parça: Harici EEPROM ve harici kristal gereksinimini azaltan sade yapı sunar.
- 8 bit paralel veri hattı: Basit kontrol ve veri aktarma devreleri için uygundur.
- USB bağlantı kolaylığı: Bilgisayar ile özel donanım arasında ara yüz kurmayı kolaylaştırır.
- Kompakt çözüm: Deneysel kartlar, test düzenekleri ve yardımcı arayüzler için pratiktir.
Eagle çizimleri ve PCB tarafı

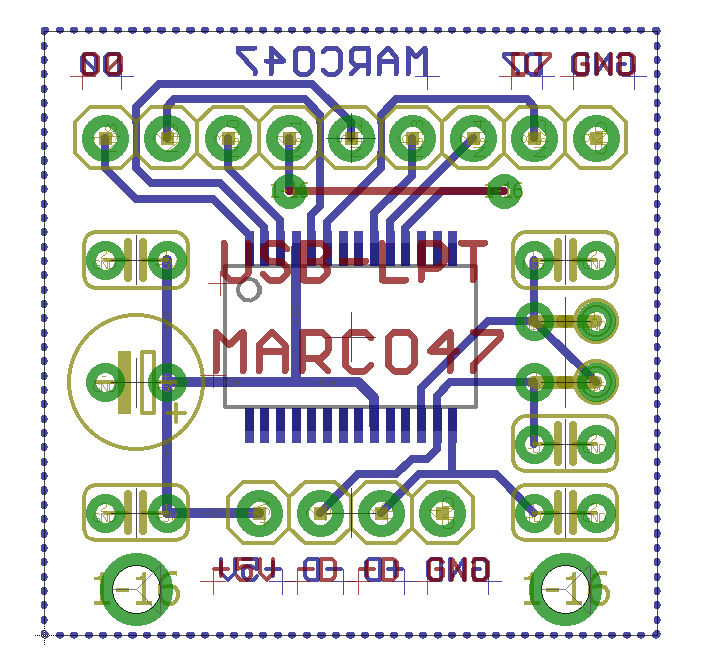

Paylaşılan görsellerde hem şema hem de baskı devre çizimi yer alıyor. Bu da devrenin yalnızca teorik bir bağlantı şeması olmadığını, doğrudan uygulanabilir PCB mantığıyla hazırlandığını gösteriyor.
Eagle kullananlar için yerleşim mantığı, USB giriş yönü, entegre çevresindeki pasif elemanlar ve çıkış başlığının konumlandırılması açısından incelenmeye değer bir örnektir.
Eagle ile çizilmiş benzer çalışmalar görmek isteyenler için Profesyonel Eagle CAD tasarımları içeriği de yararlı olabilir.
Kullanım alanları
- Bilgisayar kontrollü özel paralel veri çıkış uygulamaları
- Test ve ölçüm düzenekleri
- Deneysel dijital kontrol kartları
- USB tabanlı yardımcı arayüz çalışmaları
- Eski tip paralel veri yapısını temel alan özel hobi projeleri
FT245RL USB Paralel FIFO Arayüz Devresi, USB bağlantısını doğrudan 8 bit paralel veri hattına taşımak isteyenler için sade ve öğretici bir çözümdür.
Bu devreyi değerlendirirken en doğru yaklaşım, onu tam uyumlu klasik bir LPT port çevirici gibi değil, FT245RL tabanlı USB–paralel veri arayüzü olarak ele almaktır.
Bu şekilde hem devrenin gerçek işlevi daha doğru anlaşılır hem de kullanım alanı daha net ortaya çıkar.
