USB CPLD FPGA Programlayıcı

| Mart 13, 2021 Tarihinde güncellendi
USB CPLD FPGA Programlayıcı

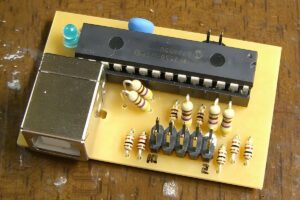

Altera USB bağlantısı JTAG arayüzü ve düşük maliyetli PIC mikrodenetleyici üzerine kurulu “USB-Blaster” programlayıcı. Altera’nın orijinal aracıyla, CPLD ve FPGA yazabilir ve hata ayıklayabilirsiniz. Ayrıca, bu birimi kullanarak 6 saniye içinde yüksek hızda yazmanıza izin veren bir yazılımıda var.

JTAG voltaj aralığı yaklaşık 2.5 ila 3.3V. Düşük voltajlı bir cihaz kullanmak istiyorsanız, aralarına bir seviye dönüştürücü koyulmalı. USB-Blaster sürücüsünün orijinal olmayan donanımlar için kullanılması lisans ihlali olabilir.

CPLD FPGA Programlayıcı devresinin PIC18F14k50 ve PIC18F2550 mikrodenetleyici ile yapılan 2 versiyonu var. Yazılım MPLAB IDE -C18 ile yazılmış kaynak kod ve kütüphane dosyaları var. PIC18F2550 ile yapılan devrenin Eagle cad pcb ve şema çizimleri var.

CPLD FPGA Programlayıcı Devre Şeması

usb-cpld-fpga-programmer-circuit-schematic

Kaynak: sa89a.net/mp.cgi/ele/ub.htm

Alternatif Dosya indirme LINK listesi (TXT formatında) link-27009a.zip
