Siemens simatic s7 200 plc devreleri plc programları

Siemens SIMATIC S7-200 PLC devreleri ve örnek PLC programları. Siemens SIMATIC S7-200 için hazırlanmış bu arşiv, PLC öğrenmek isteyenler ve temel otomasyon uygulamalarını örnekler üzerinden incelemek isteyenler için faydalı bir kaynak sunuyor. Arşiv içinde 50 adet örnek uygulama bulunuyor ve bu uygulamaların önemli bir bölümünde açıklamalarla birlikte ladder çizimleri de yer alıyor.

Özellikle başlangıç seviyesinde röle mantığından PLC mantığına geçiş yapanlar için, aynı konuyu hem devre hem de program tarafında görmek öğrenmeyi kolaylaştırır.

Dosya yapısında .SYM, .PRJ, .OBC, .OB1, .DBC, .DB1, .CMT, .CHT ve .CFG uzantıları bulunuyor. Emeği geçen hazırlayan kişilere teşekkürler

Arşivde hangi tür örnekler var?

İçerikte yalnızca tek bir konuya odaklanan örnekler yok. Start-stop kumandaları, mühürleme devreleri, yasaklama mantığı, zamanlama uygulamaları, motor kontrol senaryoları ve yıldız-üçgen çalışma gibi klasik otomasyon başlıkları bir arada verilmiş.

Bu sayede kullanıcı yalnızca tek bir ladder çizimi değil, farklı zorluk seviyelerinde çok sayıda mantık örneğini peş peşe inceleyebiliyor.

Öne çıkan örnek uygulamalar

Listede yer alan örnekler arasında, stop butonuyla yanan lambayı söndüren temel devrelerden başlayıp, iki ayrı motorun sırayla çalıştırıldığı zamanlamalı senaryolara kadar uzanan geniş bir çeşitlilik bulunuyor.

Özellikle mühürleme kontaklı devre, iki ayrı yerden motor çalıştırma-durdurma, kontak emniyetli devir yönü değiştirme ve yıldız-üçgen çalıştırma örnekleri, PLC eğitiminde en çok aranan başlıklar arasında yer alır.

Buradaki en faydalı taraf, örneklerin yalnızca teorik başlıklar halinde sıralanmamış olmasıdır. Start butonuna ilk basışta birinci motorun, ikinci basışta ikinci motorun devreye girmesi gibi senaryolar; sıralı düşünme, hafıza biti kullanımı ve olay sırası kurma açısından oldukça öğreticidir. Bu yapı, ladder mantığını salt kontak sembollerinden çıkarıp gerçek problem çözme tarafına taşır.

Kimler için uygun?

Bu arşiv özellikle meslek lisesi, teknik eğitim, mekatronik, elektrik-elektronik ve otomasyon alanında çalışan veya öğrenim gören kullanıcılar için uygundur. S7-200 ile yeni tanışan biri, temel giriş-çıkış mantığını ve ladder akışını bu örnekler üzerinden daha rahat anlayabilir.

Aynı şekilde daha önce röleli kumanda devreleri görmüş kişiler de PLC tarafındaki mantık karşılığını bu dosyalar sayesinde daha net kurabilir.

PLC tarafında analog giriş-çıkış veya saha cihazı mantığını da genişletmek isteyenler için PLC için 4-20mA ve 0-10V dönüştürücü içeriği de tamamlayıcı olabilir.

• Tek bir konuya değil, temel ve orta seviye birçok PLC senaryosuna yer veriliyor.
• Birçok uygulamada açıklama ve ladder çizimleri bulunuyor.
• Motor kumandası, zamanlayıcı ve mantık işlemleri birlikte görülebiliyor.
• Hazır proje dosyaları sayesinde örnekleri yalnızca okumak değil, incelemek de mümkün oluyor.
• Röle mantığından PLC mantığına geçiş yapmak isteyenler için uygun bir eğitim arşivi sunuyor.

İncelerken nelere dikkat edilmeli?

Bu tarz toplu PLC arşivlerinde her örnek aynı seviyede detay içermeyebilir. Bu nedenle dosyaları yalnızca açıp geçmek yerine, giriş adresleri, çıkış adresleri, zamanlayıcılar, mühürleme mantığı ve emniyet şartları tek tek takip edilmelidir.

Özellikle motor kontrol örneklerinde kullanılan mantığın gerçek panoda uygulanmadan önce ayrıca güvenlik açısından değerlendirilmesi gerekir.

Temel mantık kapılarının PLC tarafındaki kullanımını daha iyi kavramak için dijital mantık entegreleri ve veri kitabı başlığı da yararlı olabilir.

Otomasyon tarafında saha uygulamalarına yakın bir örnek görmek isteyenler ise elektrovalf kontrolü otomasyon projesi içeriğine de göz atabilir.

Siemens SIMATIC S7-200 için hazırlanmış bu örnek paket, PLC programlama öğrenenler için oldukça kullanışlı bir başvuru arşivi niteliğindedir. Start-stop devrelerinden zamanlama ve motor kontrol uygulamalarına kadar uzanan 50 farklı örnek, ladder mantığını daha somut hale getirir.

Özellikle proje dosyalarının birlikte verilmiş olması, içeriği sadece okunacak bir liste olmaktan çıkarıp gerçekten incelenebilir ve üzerinde çalışılabilir bir kaynak haline getiriyor.

PLC mantığını adım adım geliştirmek, hazır örnekleri incelemek ve klasik kumanda problemlerinin program tarafındaki karşılığını görmek isteyenler için arşiv faydalı bir başlangıç noktası oluşturur.

PLC Örnekleri Dosya İçeriği

1. PLC-PROGRAMI-2:Yanan bir lambayı Stop’a basıldığında söndüren devre
2. PLC-PROGRAMI-3:Start’a basıldığında lambanın sönmesini sağlayan röle kumandalı devre
3. PLC-PROGRAMI-4: Start’a basıldığında lambanın yanmasını sağlayan röle kumandalı devre
4. PLC-PROGRAMI-5: Ancak iki anahtarın da kapalı olduğu anda yanan lamba devresi
5. PLC-PROGRAMI-6:İki anahtardan sadece biri basılı olsa bile lambanın yanmasını sağlayan devre
6. PLC-PROGRAMI-7:Start’a basıldığında röleyi çalıştıran ve aynı zamanda rölenin çalıştığını gösteren lambayı yakan devre
7. PLC-PROGRAMI-8:VE-VEYA kapılarının beraber kullanılması
8. PLC-PROGRAMI-9: VEYA-VE kapılarının beraber kullanılması
9. PLC-PROGRAMI-10:Bir S anahtarı ve bir pedal anahtarı ile kumanda edilen röle devresi
10. PLC-PROGRAMI-11:Kesik çalıştırma devresi
11. PLC-PROGRAMI-12:Lambalı kesik çalıştırma devresi
12. PLC-PROGRAMI-13:İki butondan ikisi de kapalı iken veya ikisi de açık iken lamba yansın. Diğer durumlarda lamba yanmasın.
13. PLC-PROGRAMI-14:Kontak kilitlemeli devre

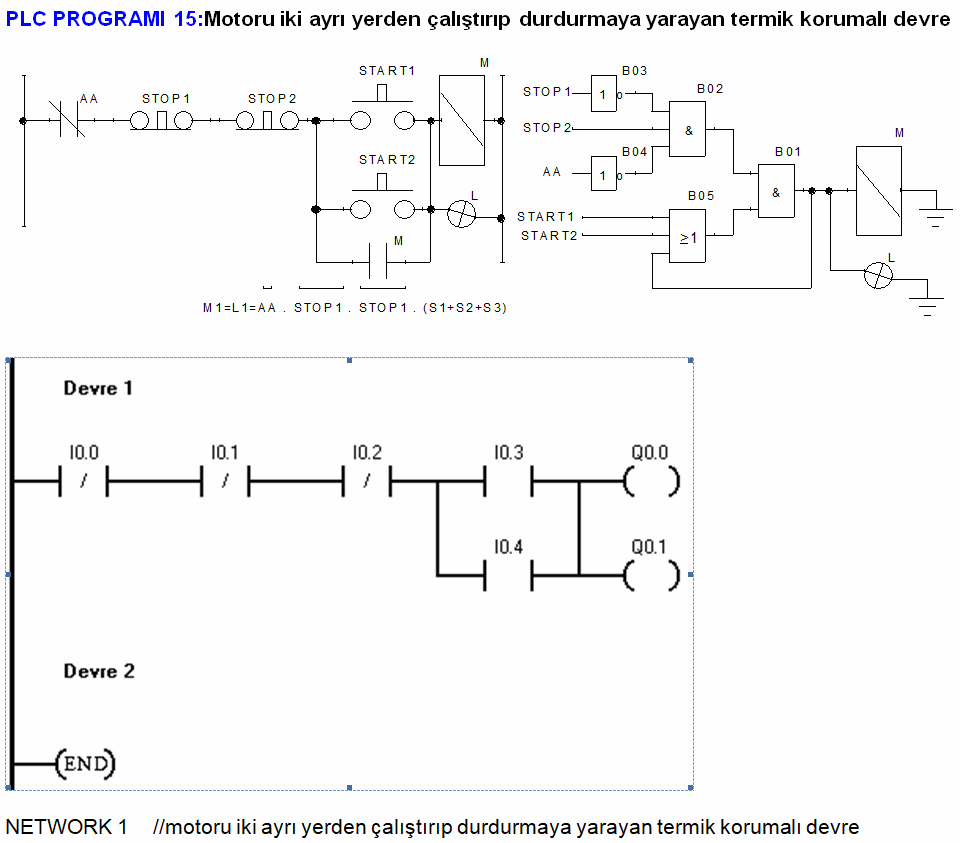

14. PLC-PROGRAMI-15:Motoru iki ayrı yerden çalıştırıp durdurmaya yarayan termik korumalı devre
15. PLC-PROGRAMI-16:Mühürleme kontaklı devre
16. PLC-PROGRAMI-17:Tek yollu butonlarla, kontak emniyetli devir yönü değiştirme devresi
17. PLC-PROGRAMI-18:Yasaklama devresi
18. PLC-PROGRAMI-19:Üç anahtar var. S1 ‘e basıldığında L1 ; S2 ‘ye basıldığında L2 ; S3 ‘e basıldığında hem L1 hem de L2 yansın.
19. PLC-PROGRAMI-20-26: Zamanlama devreleri 1…..6

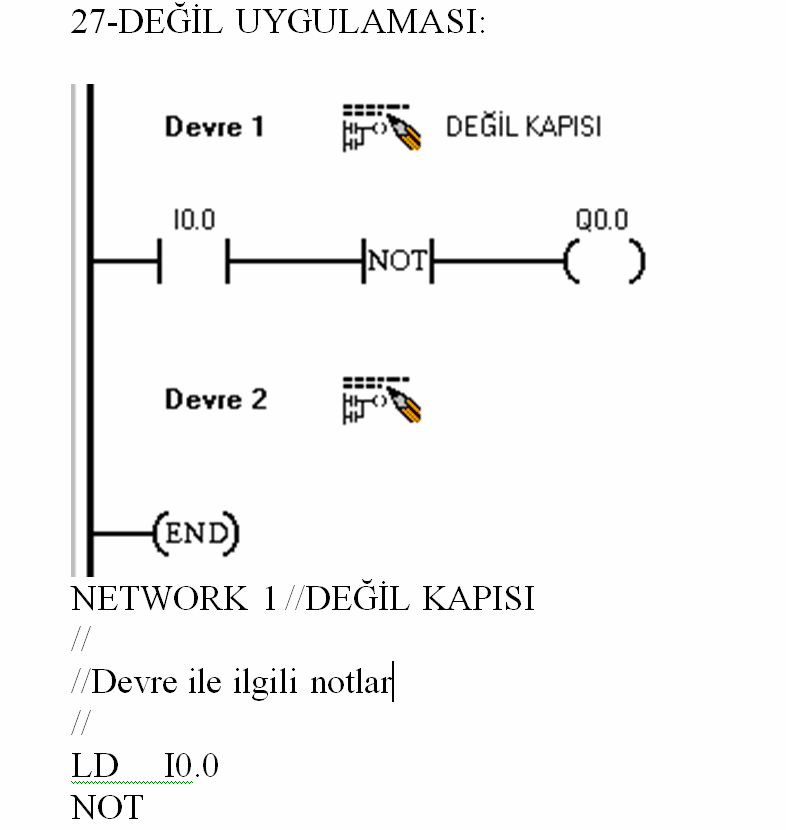

20. PLC-PROGRAMI-27 Değil uygulaması
21. PLC-PROGRAMI-28-ve kapısı
22. PLC-PROGRAMI-29- veya kapısı
23. PLC-PROGRAMI-30- veya ve kapısı
24. PLC-PROGRAMI-32 Kumanda Problemi Bir sistemde iki adet motor çalışacaktır. Starta (I0.1) ilk basıldığında sadece 1 nolu motor devreye girecek ve sürekli çalışacak. Aynı start butonuna 2. defa basıldığında 2 nolu motor devreye girecek ve sürekli çalışacak. Stopa basıldığında çalışan motorlar duracak.
25. PLC-PROGRAMI-33-Sıralı çalışma devresi: i0.0 butonuna basldiğında m0.0 yardımcı kontaktörü enerjilenir.
26. PLC-PROGRAMI-34 Bir motorun çalıştıktan bir süre sonra durdurulması
27. PLC-PROGRAMI-35 Bir motorun start butonuna basıldıktan bir süre sonra calıstırılmasının proglamlanması
28. PLC-PROGRAMI-36 Bir motorun stop butonuna basıldıktan bir süre sonra durdurulması (Set – Resetli devre)

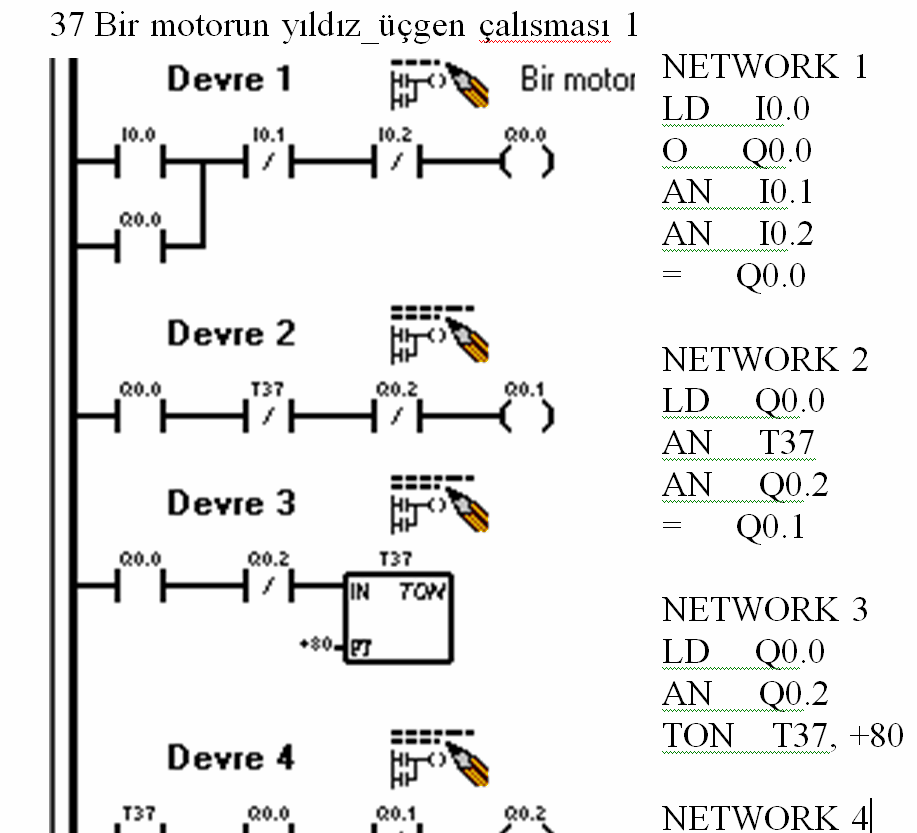

29. PLC-PROGRAMI-37 Bir motorun yıldız_üçgen çalısması 1
30. PLC-PROGRAMI-38 Motor hemen calısıp 10sn sonra durup 10sn sonra tekrar calısır. Starta basıldıgında motor hemen çalışacak,10 sn sonra duracak. Durduktan 10sn sonra tekrar çalışacak
31. PLC-PROGRAMI-39 Starta basıldığında iki motor çalışacak. Starttan elimizi çektiğimizde birinci motor duracak, ikinci motor çalışmaya devam edecek. Stopa basıldığında ikinci motor duracak
32. PLC-PROGRAMI-40- Starta basıldığında 1.motor calısacak 10sn sonra duracak 2. motor çalışmaya başlayacak. Stop a basıldığında duracak.
33. PLC-PROGRAMI-41- 1. Basışta M1 çalışsın, 2. basışta M2 çalışsın.
34. PLC-PROGRAMI-42 Bir motorun yıldız_üçgen çalışması 2
35. PLC-PROGRAMI-49. Starta basıldığında 1. motor, 5 sn. sonra 2. motor çalışacak. Stoba (Çift yollu buton) 3. motor çalışacak. 10 sn sonra 3. motor kendiliğinden duracak. Sistem tekrar başlama durumuna gelecek.
