Çamaşır makinesini motorunu harici çalıştırma için yapılan uygulamalar da en büyük eksik tork, güç kontrolünün olmaması direkt voltaj vererek motoru çalıştırmak sadece hız sağlıyor en ufak bir zorlanma da motor duruyor. Tam kontrol için TDA1085C üniversal motor hız kontrol entegresi kullanılan devreler var. TDA1085 gelişmiş bir kontrolcü fakat fiyatı yüksek ve devre kurulumu biraz karmaşık.
Çamaşır makinesi motoru çalıştırma için kullandığım devre TDA1085C entegreli devreye göre daha basit, ucuz, kararlı ve yumaşak başlatma özelliği de mevcut.
Devre PC817 optokuplörler, pasif komponentler ve triyak, diyak, transistör, diyotlardan oluşuyor. 2 Adet PC817 yerine ILD621 çift kanal optokuplör kullanılabilir. Dikkat etmeniz gereken, sorun çıkartacak komponent triyak. Yan sanayi triyaklar sorunlu çalışabiliyor, tetiklenmiyor veya kontrol edilemiyorlar.
Bu sorunun çözümü için triyakın G bacağına bağlı 51-OHM dirence ters-seri bağlı 3.3v…3.9V arasın da zener diyot bağlanıyor. PCB üzerinde bu bağlantı için yer bıraktım. Benim kullandığım triyak orjinal olduğu için zenerleri kullanmadım * (yan sanayi sorunu da yaşadım detaylar video da). Eğer herşey doğru ise bahsettiğim sorunları yaşarsanız bu zener diyot bağlantısını yapın.
MJE13001 transistör yerine MJE13002 kullanabilirsiniz. Yüksek güçlü transistör kullanmayın. Bu transistörler daha yüksek kaçak akımlara sahiptir. Devre çalışacaktır, ancak ileride sorun çıkartabilir.
Çamaşır makinesini motorunu 220V ile çalıştırma için öncelikle fırçalardan birini motor bobin sargısı ile kısa devre etmemiz gerekli. Aşağıda ki çamaşır makinesini motorunun açılımı, bağlantı bilgilerinin bulunduğu blok şemada bu işlem gösterildi.
Çamaşır makinesini motoru açılımı blok şema
Not: Blok şema da gördüğünüz gibi bazı modeller de tako bobini yerine hall sensör kullanlıyor. Devre bu tip motorlar için uygun değildir ama çoğu makinenin motorunda tako bobini kullanıyor.
Çamaşır Makinesi Motoru Sürücü Devre Şeması
PCB tasarımı Sprint layout 6 programı ile yapıldı. Boyutları 76.6×45.9mm ve tek katlı. Triyak için T220 ve TO247, TOP3 kılıf montaj yapılacak şekilde çizim yapıldı.
Çamaşır makinesi motor sürücü devresi detaylar;
C2 = 100uF Yumuşak başlangıç kondansatörü. 150 uF’nin üzerine kullanılması önerilmiyor. Üzerindeki voltaj 2,2V değerinden büyük olamaz. Motorun açılması için gecikme süresi R5+C2, = şarj eğrisi eğimi, motor hızlanma süresi. Bir sonraki yumuşak başlangıç döngüsü için R7 – C2 deşarj süresi (51k’da yaklaşık 2-3 saniyedir)
C3 = 1uF Özellikle düşük hızlarda sarsıntıları yumuşatmak için. 1µF’den 4,7µF’ye kadar, maksimum 47µF öneriliyor. Münkünse düşük ESR kaliteli bir kondansatör kullanın (benim kullandığım standart olanlardan.)
C4 = 100nF 400V DC veya 275V AC Bu komponent, parazitlere karşı RC devresinin kondansatörüdür ve üzerinde yüksek voltaj dalgalanmaları vardır.
R1 = 3K….5.1K Arasın da bir değer kullanılabilir. ( 0.5W….1W)
R2 = 51….470 Ohm Arasın da bir değer kullanılabilir.
R3 = 300K ila 1M Arasın da bir değer kullanılabilir. Bu direnç çok büyükse ve transistörü tam olarak açamıyorsa, maksimum hıza ulaşılamayacak, minimum hız düşecektir. Bu direnç çok küçükse minimum hız artacaktır. 330k – 470k aralığında kalmak iyidir.
R4 = 200 Ohm Optokuplör LED’leri aşırı tako voltajından korumak için.
R5 = 100 Ohm….5.1K Arasın da bir değer kullanılabilir.
R6 = 36….51 Ohm Arasın da bir değer kullanılabilir. Triyakların veri sayfalarında 51 Ohm’luk bir direnç önerilir.
R7 = 51K…150K Arasın da bir değer kullanılabilir.
R8 = 39… 100 Ohm Arasın da bir değer kullanılabilir.
P1 = Potansiyometre 2K….10K Arasın da bir değer kullanılabilir. Değer ne kadar düşük olursa, tako o kadar fazla yönlendirilir ve ulaşılabilir minimum hız biraz artar.
T1 = 16 Amper ve en az 400V olan triyak kullanabilirsiniz. BT139-600E (16A 600V), BTA16-800 (16A 800V), BTA24-800 (24A 800V), BTA40-800 (40A0600V), BTA41-800 (40A 800V)
Ben devrenin V17 sürümünü kullandım V19 sürümün de akım sınırlaması eklenmiş. Kullanılan Akım sensörü ZMCT103C. Ters yönde çalışıyorsanız veya cihazınızda ki motor sıkışıyorsa akım sınırlayıcıyı kullanmanız öneriliyor. Ama bir çok kullanıcı V17 ile çalışmalar yapmış. Benim de yavaş ve hızlı 2 proje de işimi gördüğü için akım sınırlama ile uğraşmadım, gerekmedi.
Tako Jenaratör Bobini Kontrolü
Ahşap torna için kullandığım motorun tako sensörünü yanlış bağlantı sonucu yakmıştım. Neyseki piyasada tako bobinleri ayrı olarak satılıyor. Benzer veya arıza durumları için tako jenaratör bobini ölçümü, testi hakkında bilgiler işinize yarayabilir.
Tako senserün iç direnci var markasına modeline göre değişiyor ama geneli 60-120-ohm arasında multimetre direnç ölçüm kademesinde bunu ölçebilirsiniz. Ayrıca motor çalıştığı zaman dönüş hızına göre 0-70VAC arasın da voltaj üretir multimetreyi AC voltaj ölçüm konumuna alıp motor milini elle çevirince 0.5….1VACvoltaj görürsünüz.
Güncelleme: Elektronik bilgisi az olan okurlarımız için devrenin şemasını yeniden çizdim. Komponent resimleri üzerine çizildiği için daha anlaşılır olur. Şemayı kontrol ettim hata yok PCB çizimine göre fark varsa bildiriniz.

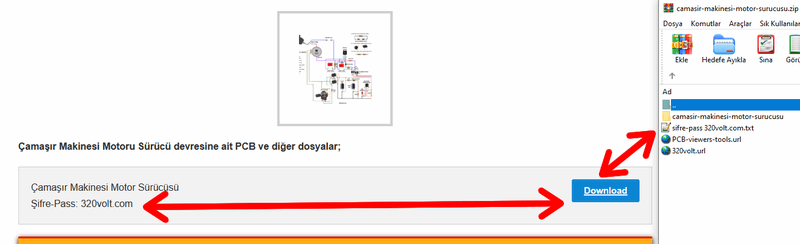

Çamaşır Makinesi Motoru Sürücü devresine ait PCB ve diğer dosyalar;
Şifre-Pass: 320volt.com
DİKKAT Devre yüksek voltaj ile çalışmaktadır dikkatli olun kondansatör bağlantılarına dikkat edin + – kutupları ters bağlarsanız yüksek voltajda büyük patlamalar olabilir devreyi çalıştırmadan önce Sigortalı Elektrik Hattı,koruyucu gözlük kullanın
Kaynak: cxem.net/house/1-411.php
Yayım tarihi: 2024/01/30 Etiketler: motor sürücü devreleri
