IR2153 Nedir? Pinout, Frekans Ayarı ve Yarım Köprü SMPS Kullanımı

IR2153 nedir? IR2153, özellikle yarım köprü SMPS tasarımlarında sık kullanılan, osilatör ve kapı sürücü katını tek gövdede birleştiren bir self-oscillating half-bridge driver entegresidir. Klasik PWM kontrol entegrelerinden farklı olarak, temel amacı yalnızca darbe üretmek değil; aynı zamanda yüksek ve alçak taraf MOSFET sürüşünü sade bir yapıda sağlamaktır. Bu nedenle IR2153, özellikle amfi güç kaynakları, orta güçlü anahtarlamalı güç kaynakları ve deneysel SMPS uygulamalarında uzun yıllardır ilgi görmüştür.

320volt.com üzerinde IR2153 ile yapılmış çok sayıda proje ve araç sayfası bulunmasına rağmen, IR2153’ün pin yapısı, frekans ayarı, yarım köprü sürüş mantığı ve hangi uygulamalarda daha mantıklı olduğu burada toplu şekilde açıklanmaktadır.

IR2153 neden bu kadar sık kullanılır?

IR2153’ün en önemli avantajı, parça sayısını düşürerek yarım köprü sürüşü basitleştirmesidir. Resmî veri sayfasında parça; 600V half-bridge gate driver, 15.6V VCC zener clamp, micropower startup, CT pin üzerinden shutdown ve tipik 1.2 µs deadtime gibi özelliklerle tanımlanır. Ayrıca ürün özeti bölümünde yapının %50 duty cycle karakteriyle çalıştığı ve yarım köprü sürüşe göre optimize edildiği görülür.

Bu yapı, özellikle “çok karmaşık geri besleme istemeyen ama güçlü bir yarım köprü sürücü gereken” uygulamalarda pratik avantaj sağlar. 320volt üzerindeki IR2153 SMPS Devresi 100W 800W bunun tipik örnekleridir.

IR2153 pinout ve pin görevleri

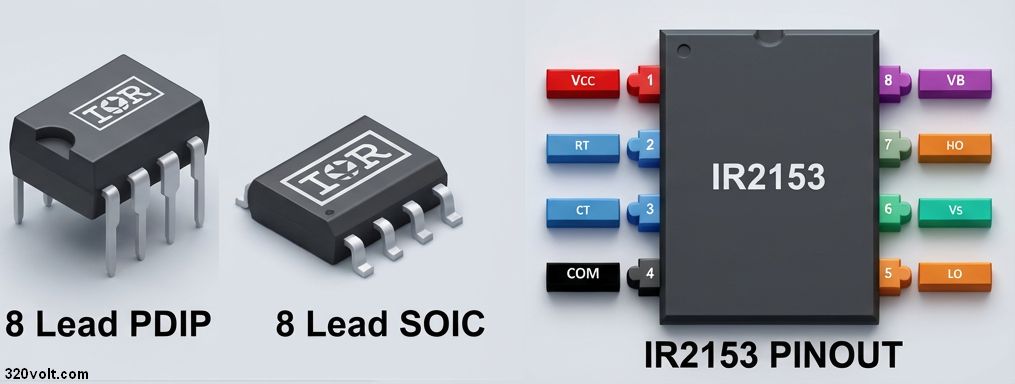

IR2153 toplam 8 pine sahiptir ve pin dizilimi veri sayfasında net biçimde verilmiştir. Bu pinlerin doğru anlaşılması, devrenin mantığını çözmek açısından çok önemlidir.

Burada en kritik üçlü genellikle RT, CT ve HO/LO çıkışlarıdır. RT ve CT osilatör frekansını belirlerken, HO ve LO pinleri yarım köprünün üst ve alt anahtarlarını sürer. VS ve VB ise high-side sürüşün çalışabilmesi için gereken floating besleme yapısının parçasıdır.

IR2153 Giriş/Çıkış Zamanlama Diyagramı,, Anahtarlama Zaman Dalga Formu Tanımları Ölü Zaman (Deadtime ) Dalga Formu Tanımları

IR2153 nasıl çalışır?

IR2153, özünde yarım köprü yapıda iki MOSFET’i sırayla süren kendinden osilatörlü bir sürücü entegresidir. İç blok diyagramında osilatör, deadtime, pulse generator, high-voltage level shift ve gate driver katları birlikte görülür. Bu da parçanın klasik bir “yalnızca osilatör” değil, doğrudan güç anahtarlamaya yönelik bir sürücü olduğunu gösterir.

Pratik çalışmada RT ve CT ile belirlenen frekans üzerinden iç osilatör çalışır; ardından devre ölü zaman bırakarak HO ve LO çıkışlarını sırayla üretir. Bu yaklaşım sayesinde yarım köprü yapıda iki anahtar aynı anda iletime girmez. Veri sayfasında low-side output’un RT ile faz ilişkisi, shutdown propagation delay ve deadtime karakteristikleri ayrıca verilmiştir. Bu yapı, amfi güç kaynaklarında sık kullanılan klasik IR2153 topolojisinin temelidir.

RT ve CT ile frekans ayarı nasıl yapılır?

IR2153 frekansı doğrudan RT direnci ve CT kondansatörü ile belirlenir. Bu nedenle frekans seçimi yapılırken yalnızca osilatör hesabına değil; trafo nüvesi, primer sarım, çekilecek güç, MOSFET anahtarlama kayıpları ve EMI davranışı gibi unsurlara da bakılmalıdır. Yani “tek doğru frekans” yoktur; uygun değer topolojiye göre değişir.

IR2153D Fonksiyonel Blok Diyagramı

IR2153S Fonksiyonel Blok Diyagramı

Başlangıç için IR2153 SG3525 Frekans Hesaplama Programları sayfası ve daha güncel araç olan SMPS Entegre Çalışma Frekansı Hesaplama kullanılabilir. Ancak hesap sonucu, yalnızca ilk yaklaşım değeri olarak düşünülmelidir. Gerçek devrede osiloskop kontrolü, MOSFET sıcaklığı, trafo gürültüsü ve yük altında davranış birlikte değerlendirilmelidir.

CT pinindeki shutdown özelliği ne işe yarar?

IR2153’ün ilginç taraflarından biri, veri sayfasında özellikle belirtilen CT pin üzerinden shutdown özelliğidir. Bu, uygun harici kontrol sinyali ile iki gate driver çıkışının kapatılabilmesini sağlar. Klasik IR2153 uygulamalarında gelişmiş hata amplifikatörü veya tam akım kontrol döngüsü yer almadığı için, bu tür ek koruma fonksiyonları çoğu zaman harici devrelerle desteklenir.

Bu yüzden 320volt üzerinde yer alan IR2153 Farklı SMPS Tasarımları yazısı önemlidir. O sayfada optokuplörlü geri besleme, LM393 tabanlı akım sınırlama ve ek sürücü çözümleri gibi genişletilmiş örnekler görülür. Yani IR2153 tek başına çok gelişmiş bir kontrolcü değil; fakat harici katlarla desteklenince oldukça esnek hâle getirilebilir.

IR2153 ile hangi tür devreler yapılır?

IR2153 en çok aşağıdaki devre türlerinde karşımıza çıkar:

• Yarım köprü amfi güç kaynakları
• Orta güçlü SMPS devreleri
• ATX trafosu kullanılan deneysel dönüştürücüler
• Kısa devre ve aşırı akım katı haricen eklenmiş özel tasarımlar
• Yüksek voltajlı ama basit kontrol mantığına sahip güç dönüştürücüler

Örneğin IR2153 SMPS Devresi 100W 800W sayfası bu entegrenin amfi güç kaynaklarında neden sevildiğini gösterir. IR2153 300W 500W SMPS sayfası kısa devre korumalı iki farklı uygulamayı öne çıkarır. IR2153 alternatifi IR2161 sayfası ise daha gelişmiş koruma beklentisinde başka yaklaşımların da olduğunu gösterir.

Tasarım sırasında nelere dikkat edilmeli?

• Bootstrap hattı ve high-side sürüş doğru kurulmalıdır.
• Trafo seçimi frekans hesabı kadar önemlidir.
• PCB yerleşiminde gate sürüş yolları kısa tutulmalıdır.
• MOSFET soğutması ve diyot seçimi güç seviyesine göre yeniden değerlendirilmelidir.
• IR2153, SG3525 gibi hata amplifikatörlü bir PWM kontrolcü değildir; geri besleme ve koruma tarafı çoğu zaman harici çözülür.
• İlk testler akım sınırlamalı ve kontrollü yapılmalıdır.

IR2153S ve IRS2153D farkı

Burada küçük ama önemli bir not gerekir. Elinizdeki resmî veri sayfası IR2153/IR2153D ailesini açıklar. Yardımcı Infineon uygulama notu ise daha yeni IRS2153D ailesiyle karşılaştırma yapar ve yeni IRS2153D’de iç bootstrap tarafında farklı bir çözüm kullanıldığını belirtir.

Yani IRS2153D’de iç bootstrap diyotu kullanılmıyor. Ayrıca International Rectifier IR2153 Datasheet dosyasında not olrak belirtilmiş: Yeni tasarımlar için, IR’nin yeni ürünü IRS2153D’yi öneriyoruz.

İşlev genel olarak benzer olsa da, bu ayrıntıya çok dikkat edilmeli.

Bu nedenle gerçek tasarım yapılırken kullanılacak parçanın üzerindeki tam model kodu kontrol edilmeli; pinout ve çalışma davranışı üretici veri sayfasından yeniden doğrulanmalıdır.

IR2153 Basit Test Devresi

IR2153 ve muadili benzeri entegreleri aşağıda ki devre ile test edebilirsiniz. MC2151, IR2151, IR2152, IR2155, L6569 ve L6571 PWM kontrol entegreleri için test devresi

Sonuç

IR2153, yarım köprü SMPS tasarımlarında yıllardır kullanılan pratik ve güçlü bir sürücü entegresidir. En büyük avantajı, osilatör ve gate driver yapısını sade biçimde sunmasıdır. Ancak bu sadelik, her şeyi tek başına çözdüğü anlamına gelmez. Geri besleme, koruma, akım sınırlama ve yüksek güçte kararlı çalışma gibi başlıklar çoğu zaman harici tasarım kalitesine bağlıdır.

Bu yüzden IR2153 ile çalışırken yalnızca şemaya değil; pin yapısına, RT/CT frekans hesabına, bootstrap düzenine, trafo seçimine ve mevcut uygulama örneklerine birlikte bakmak gerekir. 320volt.com üzerindeki proje ve araç sayfaları da bu entegreyi anlamak için iyi bir uygulama arşivi sunmaktadır.

Sık Sorulan Sorular

IR2153 PWM kontrol entegresi midir?

Tam anlamıyla SG3525 veya TL494 gibi klasik hata amplifikatörlü PWM kontrolcü değildir. Daha doğru tanım, kendinden osilatörlü yarım köprü gate driver entegresi olacaktır.

IR2153 ile regüle SMPS yapılabilir mi?

Yapılabilir; ancak çoğu durumda optokuplör, komparatör veya ilave geri besleme katları gerekir. Tek başına gelişmiş regülasyon sunmaz.

IR2153 frekansı sadece hesaplama aracıyla belirlemek yeterli mi?

Hayır. Hesaplama başlangıç noktası sağlar; gerçek devrede osiloskop, sıcaklık ve yük testi ile doğrulama yapılmalıdır.

IR2153 ile IR2161 aynı şey midir?

Hayır. Benzer kullanım alanları olsa da iç koruma ve çalışma davranışları farklıdır. IR2161 daha gelişmiş koruma özellikleriyle öne çıkar. Şönt direnç üzerinden dahili akım algılama sistemi vardır ve çalışma frekansı sabittir.
