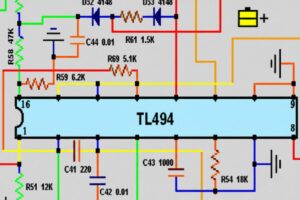

Green Tech MAV-300W-P4 şeması, ana kontrol tarafında TL494CN, voltaj izleme tarafında WT7510, standby bölümünde COSMO1010 optokuplör ve TL431 kullanan klasik bir ATX güç kaynağı yapısını göstermektedir. Primer tarafta D13007K transistörlü yarım köprü anahtarlama, sekonder tarafta çoklu çıkış yapısı ve +3.3V için ayrı düzenleme hattı birlikte görülmektedir.

Green Tech MAV-300W-P4 Devre Şeması

atx-300p4-pfc-300w-guc-kaynagi-semasi-atx-schema-atx-circuit

Green Tech MAV-300W-P4 Teknik Yapı

  • Model: Green Tech MAV-300W-P4
  • Ana PWM kontrol entegresi: U3 TL494CN
  • Süpervizör entegresi: U4 WT7510
  • Standby geri besleme elemanları: U1 COSMO1010, U2 TL431
  • Primer sürücü transistörleri: Q5 ve Q6 C945
  • Ana güç transistörleri: Q2 ve Q3 D13007K
  • Köprü doğrultucu: B1-B4 RL207

ATX Güç Kaynağının Genel Yapısı

Bu şemada giriş filtresi, RL207 köprü doğrultucu, iki adet 330uF / 200V ana filtre kondansatörü, TL494CN tabanlı anahtarlama bölümü, ayrı standby beslemesi, sekonder doğrultma hattı ve WT7510 gözetim katı açık biçimde ayrılmaktadır.

Yapı, klasik anahtarlamalı güç kaynakları SMPS topolojisinin eski nesil ATX örneklerinden biridir.

Özellikle -5V hattının da bulunması, bu devrenin yeni ATX tasarımlarına göre daha eski standarda ait olduğunu göstermektedir.

SMPS Primer Tarafta Teknik İnceleme

EMI filtre ve doğrultma bölümü

Girişte F 5A / 250V sigorta, THR1 MF72 NTC, CX1 0.22uF / 280V kondansatörü, C11 ve C12 4700pF / 2kV kondansatörleri ile EMI filtre yapısı kurulmuştur. Köprü doğrultma tarafında B1-B4 RL207 kullanılmıştır.

Doğrultma sonrasında C1 ve C2 olarak görülen 330uF / 200V kondansatörler primer DC bara oluşturur.

R2 ve R3 150K dirençleri bu iki kondansatör üzerindeki gerilim paylaşımını dengeler.

Bu bölümde sigorta, MF72 NTC, RL207 doğrultucu ve C1-C2 ana filtre kondansatörleri arızalıysa cihaz tamamen ölü görünebilir.

TL494CN ile ana PWM kontrolü

Ana PWM kontrol entegresi U3 TL494CN’dir. Şemada TL494 çevresinde R27, R35, R39, R40, R46, R47, R48, R49 ve C20, C22, C25, C28, C29 gibi elemanlarla osilatör, geri besleme ve kararlılık ağı kurulmuştur.

TL494 ailesi eski ATX güç kaynaklarında çok yaygın kullanıldığı için bu bölümün çalışma mantığını bilmek arıza teşhisini kolaylaştırır. Ko

D13007K ile yarım köprü anahtarlama katı

Primer anahtarlama tarafında Q2 ve Q3 D13007K transistörleri kullanılmaktadır. Sürücü bölümünde Q5 ve Q6 C945 transistörleri, D13 ve D14 FR103 hızlı diyotları, D15 ve D16 1N4148 diyotları ile T2 sürücü trafosu birlikte çalışmaktadır.

Bu yapı klasik yarım köprü ATX topolojisidir.

D13007K transistörlerinden biri kısa devre olduğunda sigorta atabilir.

C945 sürücü transistörleri, FR103 diyotları veya T2 sürücü trafosu arızalıysa TL494 çalışsa bile ana güç katı devreye girmez.

Standby Güç Kaynağı Bölümü

Standby tarafında Q1 C945, T1 7700-2C trafosu, U1 COSMO1010 optokuplör ve U2 TL431 referans entegresi yer almaktadır.

D10 FR107, D12 1N5844, C13 47uF / 50V, C15 1000uF / 10V ve L3 bobini bu bölümün önemli parçalarıdır.

Bu yapı ana güç bölümünden bağımsız çalışan küçük bir standby kaynağıdır.

+5VSB hattı yoksa cihaz çoğu zaman tamamen ölü görünür.

Bu durumda C945, COSMO1010, TL431, 1N5844 ve standby trafosu T1 birlikte değerlendirilmelidir.

Sekonder Çıkışlar ve Doğrultma Yapısı

Sekonder tarafta +12V, -12V, +5V, -5V ve +3.3V hatları ayrı doğrultma ve filtreleme elemanları ile oluşturulmuştur.

Şemada +12V hattında D24 ve D25 FR202 ile D31 F12C20, +5V hattında D26-D27 FR10 ve D32 S20C40, +3.3V hattında ise D15 MBR2045 doğrultucu elemanları öne çıkmaktadır.

Çıkışta L4, L5, L6, L8 ve L9 bobinleri ile C38, C39, C40, C41 ve C42 filtre kondansatörleri yer almaktadır.

Bu elemanlar anahtarlama sonrası oluşan ripple seviyesini düşürür.

Bu çoklu çıkış yapısı eski ATX güç kaynaklarının tipik özelliğidir.

Konunun temelini kavramsal olarak görmek isteyenler için DC-DC dönüştürücü nedir yazısı da yararlı olabilir.

+3.3V hattı ve ek düzenleme bölümü

+3.3V hattında D15 MBR2045 doğrultucusu, Q9 A1015 transistörü ve U5 TL431 ile kurulan ayrı bir düzenleme bölümü görülmektedir.

R32, R33, R34, R35, R36 ve C27-C28 ağı bu bölümün kararlılığında görev yapmaktadır.

Bu yapı +3.3V hattını yalnız doğrultup filtrelemekle bırakmaz, yük altında daha sabit tutmaya da yardımcı olur.

+3.3V düşükse MBR2045, A1015, TL431 ve bu ağ birlikte incelenmelidir.

WT7510 Gözetim ve Koruma Bölümü

Şemada gözetim tarafında U4 WT7510 kullanılmıştır. WT7510, PSON, PGO, V33 ve yardımcı algılama pinleri üzerinden çıkış hatlarını izleyerek güç kaynağının açılış mantığını ve koruma kararlarını yönetmektedir.

D17, D18, D20 ve D29 1N4148 diyotları ile R50, R51, R52, R54, R55, R56, R57, R59 ve R64 gibi dirençler bu bölümün yardımcı elemanlarıdır.

+5VSB mevcut olduğu hâlde ana çıkışlar oluşmuyorsa yalnız primer katı değil, WT7510 çevresi de ayrıca ölçülmelidir.

PS_ON ve PG Kontrol Mantığı

PS_ON, PG ve yardımcı kontrol hatları WT7510 çevresinde işlenmektedir.

Bu nedenle cihaz standby verip anakart komutuna cevap vermiyorsa arıza yalnız ana güç katında aranmaz.

Bu durumda WT7510 çevresindeki diyotlar, direnç ağı ve küçük sinyal hatları da ayrıca değerlendirilmelidir.

Fan Bölümü

Şemada DC FAN hattı doğrudan gösterilmiştir. Fan tarafında R68, R69, R73, R74, R75 ve ilgili hatlar ile +12V / -12V tarafına bağlı basit bir sürme mantığı kurulmuştur.

Fan hiç dönmüyor veya anormal çalışıyorsa yalnız fanın kendisi değil, bu bölümdeki seri dirençler ve bağlı hatlar da kontrol edilmelidir.

Arıza Tespiti İçin Dikkat Edilecek Noktalar

  • Cihaz tamamen ölü ise: sigorta, THR1 MF72, RL207 doğrultucu ve C1-C2 ana filtre kondansatörleri kontrol edilmelidir.
  • +5VSB yoksa: Q1 C945, U1 COSMO1010, U2 TL431, D10 FR107, D12 1N5844 ve standby trafosu T1 incelenmelidir.
  • +5VSB var ama ana çıkışlar yoksa: U3 TL494CN, Q2-Q3 D13007K, Q5-Q6 C945 ve U4 WT7510 birlikte değerlendirilmelidir.
  • +12V zayıfsa: D24-D25 FR202, D31 F12C20, L6-L9 ve C38-C42 hattı kontrol edilmelidir.
  • +5V zayıfsa: D32 S20C40, D26-D27 FR10 ve ilgili filtre kondansatörleri gözden geçirilmelidir.
  • +3.3V düşükse: D15 MBR2045, Q9 A1015, U5 TL431 ve +3.3V düzenleme ağı incelenmelidir.
  • PG oluşmuyorsa: WT7510 çevresi, 1N4148 diyot ağı ve PG hattı ayrıca ölçülmelidir.

Green Tech MAV-300W-P4, TL494CN ana PWM kontrolü, D13007K primer anahtarlama katı, COSMO1010 optokuplörlü standby bölümü ve WT7510 voltaj izleme yapısı ile eski nesil ATX güç kaynaklarının öğretici örneklerinden biridir.

Aynı markanın farklı kontrol mimarili sürümüyle karşılaştırma yapmak için Green Tech 300W P4 ATX UC3842 Güç kaynağı şeması yazısına da geçiş verilebilir. Bu karşılaştırma, TL494 tabanlı ve UC3842 tabanlı ATX tasarımların farkını daha net görmeyi sağlar.
