12V, 24V ve benzeri DC sistemlerde kablo seçimi sadece “kaç amper çekiliyor?” sorusundan ibaret değildir. Kablo uzunluğu arttıkça hat direnci artar, bunun sonucu olarak voltaj düşümü oluşur, cihazın eline daha düşük voltaj geçer ve kabloda güç kaybı ısıya dönüşür. Özellikle akü, solar, otomotiv ve inverter hatlarında bu fark pratikte ciddi sonuç doğurabilir.
12V, 24V, 36V ve 48V DC sistemlerde uygun kablo kesitini, tahmini voltaj düşümünü, güç kaybını ve sigorta önerisini yaklaşık olarak hesaplar.
Giriş alanları
Burada ρ, bakırın sıcaklığa göre düzeltilmiş özdirencidir. Sonuçlar yaklaşık seçim yardımı içindir.
Sonuçlar
İçerik
Bu araç neyi hesaplar?
Bu sayfa tek ekranda dört temel soruya cevap vermek için hazırlanmıştır:
- Bu hat için yaklaşık kaç mm² kablo gerekir?
- Kabloda kaç volt düşer?
- Kabloda ne kadar güç kaybı olur?
- Hangi sigorta değeri daha mantıklıdır?
Buradaki amaç, sizi uzun tablolar içinde boğmak değil; birkaç alan girip hızlı şekilde işe yarar sonuç göstermektir.

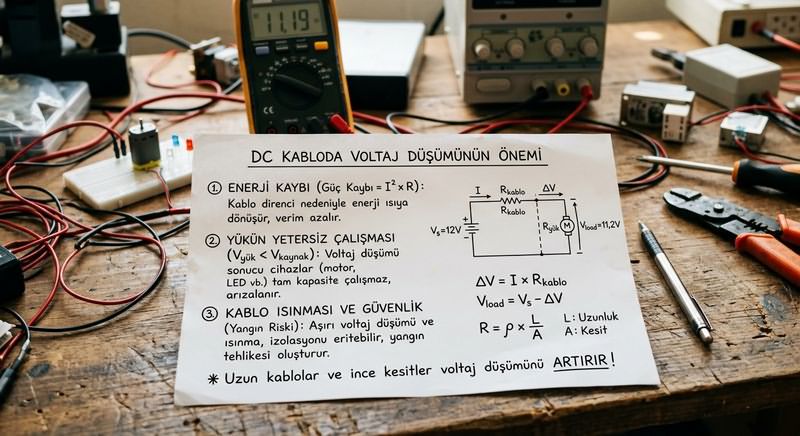

DC kabloda voltaj düşümü neden önemlidir?
Düşük voltajlı sistemlerde hat kaybı daha görünür olur. Örneğin 12V bir hatta 0.5V düşüm, yüzde olarak 24V hatta olduğundan daha sert hissedilir. Bu yüzden aynı akım ve aynı uzunlukta, 12V sistemler genelde daha kalın kablo ister.
Pratikte kritik DC devrelerde daha düşük voltaj düşümü hedeflemek mantıklıdır. Genel kullanımda yüzde 3 daha güvenli bir seçimdir. Daha az hassas yüklerde yüzde 5 veya yüzde 10 gibi daha esnek değerler de tercih edilebilir. Kablo direnci ve kayıpları ayrı görmek isterseniz gerilim düşümü hesaplama programı da faydalı olur.
DC kablo kesiti nasıl belirlenir?
Araçta kullanıcıdan tek yön kablo uzunluğu alınır. Hesap motoru bunu gidiş-dönüş olarak iki katına çıkarır. Çünkü DC devrede akım sadece gidiş iletkeninden değil, dönüş hattından da geçer.
Kablo kesiti hesabında temel mantık şudur:
- Akım yükseldikçe daha kalın kablo gerekir.
- Uzunluk arttıkça daha kalın kablo gerekir.
- İzin verilen voltaj düşümü küçüldükçe daha kalın kablo gerekir.
- Sıcaklık arttıkça aynı kablonun direnci artar.
Bu yüzden “aynı amperde her zaman aynı kablo kullanılır” yaklaşımı doğru değildir. 12V araç hattı, 24V solar sistem veya kısa mesafeli bir atölye devresi aynı şekilde değerlendirilmemelidir. Temel formül mantığını eski anlatımla görmek isterseniz kablo kalınlığı kablo amper hesaplama yazısı da işin mantığını destekler.

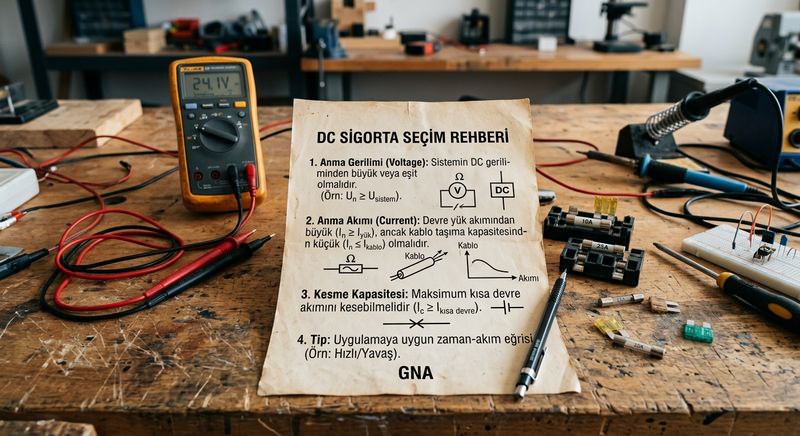

DC sigorta nasıl seçilir?
Sigorta önce hattı korur, sonra cihazı korur. Bu çok önemli bir noktadır. Yani sadece cihazın çektiği akıma bakıp sigorta seçmek her zaman doğru değildir. Koruma elemanı, hattın güvenli sınırını aşmamalı ve mümkün olduğunca güç kaynağına yakın düşünülmelidir.
Bu araçta pratik yaklaşım olarak sürekli yükler için önce yaklaşık sigorta hesabı yapılır, sonra en yakın standart sigorta değeri seçilir. Ancak son karar, seçilen kablonun kaldırabileceği güvenli sınırı aşmamalıdır.
Motor, kompresör, pompa ve bazı SMPS yüklerinde ilk kalkış akımı nedeniyle gerçek hayatta sigortanın davranışı farklı olabilir. Böyle durumlarda kabloyu büyütmeden sadece sigortayı büyütmek doğru çözüm olmayabilir.
Pratik örnekler
1) 12V, 10A, 4 metre tek yön kablo
Hedef voltaj düşümü yüzde 3 seçildiğinde gereken minimum kesit yaklaşık 3.8 mm² civarında çıkar. Standart seçim olarak 4 mm² uygundur.
- Voltaj düşümü: yaklaşık 0.35V
- Yüzde düşüm: yaklaşık %2.9
- Yüke ulaşan voltaj: yaklaşık 11.65V
- Kablo kaybı: yaklaşık 3.5W
- Önerilen sigorta: yaklaşık 15A
Bu örnek, 12V sistemlerde nispeten kısa hatta bile voltaj düşümünün önemli olabildiğini gösterir.
2) 12V, 40A, 3 metre tek yön inverter hattı
Hedef düşüm yüzde 3 iken gereken minimum kesit yaklaşık 11.5 mm² seviyesine yaklaşır. Standart seçim olarak 16 mm² daha mantıklı olur.
- Voltaj düşümü: yaklaşık 0.26V
- Yüzde düşüm: yaklaşık %2.2
- Yüke ulaşan voltaj: yaklaşık 11.74V
- Güç kaybı: yaklaşık 10W
- Önerilen sigorta: yaklaşık 50A
Burada akım yüksek olduğu için voltaj düşümünü küçültmek adına bir üst standart kesite çıkmak daha iyi sonuç verir.
3) 24V, 15A, 8 metre tek yön solar veya akü hattı
Hedef düşüm yüzde 3 iken minimum kesit yaklaşık 5.7 mm² civarında çıkar. Standart seçim olarak 6 mm² uygundur.
- Voltaj düşümü: yaklaşık 0.69V
- Yüzde düşüm: yaklaşık %2.9
- Yüke ulaşan voltaj: yaklaşık 23.31V
- Güç kaybı: yaklaşık 10W
- Önerilen sigorta: yaklaşık 20A
24V sistem, aynı gücü daha düşük akımla taşıyabildiği için 12V’a göre çoğu zaman daha rahat sonuç verir. Akü tarafında süre hesabı yapmak isterseniz akü ve 18650 / li-ion şarj süresi hesaplama aracı ile devam edebilirsiniz.
Sık yapılan hatalar
Tek yön yerine toplam uzunluğu yanlış girmek
Bu araçta uzunluk tek yön girilmelidir. Dönüş hattı araç içinde zaten hesaba katılır.
Sadece akıma bakıp voltaj düşümünü yok saymak
Kablo “yanmadan” çalışıyor olması, doğru seçildiği anlamına gelmez. Cihaz tarafında düşük voltaj, verimsizlik ve ısınma olabilir.
Sigortayı sadece cihaz etiketine göre seçmek
Sigorta değeri hattı da korumalıdır. Kablo sınırı dikkate alınmadan büyük sigorta seçmek doğru değildir.
Sıcak ortam etkisini unutmak
Kablo sıcaklığı arttıkça direnç artar. Bu da aynı hatta daha fazla voltaj düşümü ve daha fazla kayıp anlamına gelir.
Motor yüklerinde kalkış akımını hesaba katmamak
Çalışma akımı makul olsa bile kalkış anında sigorta atabilir. Böyle durumlarda sadece sigortayı büyütmek yerine hat tasarımı birlikte değerlendirilmelidir.
Seçim yaparken dikkat edilmesi gerekenler
- 12V hatlarda mümkünse daha düşük voltaj düşümü hedefleyin.
- Uzun hatlarda bir üst standart kesit çoğu zaman daha iyi sonuç verir.
- Soket, sigorta yuvası, klemenş ve pabuç kalitesi de toplam kaybı etkiler.
- İnce ve uzun kabloda sadece düşüm değil, ısınma ve temas problemi de artar.
- Aküye bağlı ana hatlarda sigortayı kaynağa yakın düşünmek daha güvenlidir.
Akımı tam bilmiyorsanız önce akım ölçümü yazısına bakıp gerçek yük akımını görmek daha sağlıklı olur. Akü sistemlerinde hat doğru seçildikten sonra kullanım süresini de pil, akü ömrü hesaplama sayfası ile yaklaşık olarak değerlendirebilirsiniz. Akü izleme tarafında da 12V akü bakım cihazı ve voltaj izleyici içeriği tamamlayıcı olabilir.
Sık Sorulan Sorular
12V sistemde voltaj düşümü neden daha kritik?
Aynı mutlak volt kaybı, 12V hatta yüzde olarak 24V hattan daha büyüktür. Bu yüzden düşük voltajlı DC sistemlerde daha kalın kablo ihtiyacı daha sık ortaya çıkar.
Kablo uzunluğunu tek yön mü girmeliyim?
Evet. Bu araçta uzunluk tek yön girilir. Hesaplama sırasında gidiş ve dönüş hattı birlikte değerlendirilir.
Sigorta akıma göre mi, kabloya göre mi seçilir?
İkisine göre birlikte değerlendirilir. Ancak güvenlik açısından sigorta hattı da korumalıdır. Sadece cihaz etiketine bakmak yeterli değildir.
Sigorta aküye yakın mı olmalı?
Genel yaklaşım, sigortayı güç kaynağına mümkün olduğunca yakın konumlandırmaktır. Böylece hattın daha büyük kısmı korunmuş olur.
2.5 mm² kablo kaç amper taşır?
Tek bir sabit sayı vermek doğru değildir. Kablo tipi, izolasyon yapısı, sıcaklık, montaj şekli ve demet halinde kullanım sonucu değiştirir.
Güç girerek hesap yapmak doğru mu?
Evet, yaklaşık karar için uygundur. Araç önce güç ve voltaja göre akımı bulur, sonra kablo ve sigorta hesabına geçer.
Voltaj düşümü yüksek çıkarsa ne yapmalıyım?
Kabloyu kalınlaştırabilir, hattı kısaltabilir veya daha yüksek sistem voltajı kullanabilirsiniz. En pratik çözüm çoğu zaman bir üst standart kesite geçmektir.
Motor ve pompa yüklerinde neden farklı sonuç görülebilir?
Çünkü bu yüklerde kalkış akımı çalışma akımından yüksek olabilir. Bu nedenle sigorta ve kablo seçimi bazen daha muhafazakâr yapılmalıdır.
Bu araç kesin sonuç verir mi?
Hayır. Hiç bir araç kesin sonuç vermez. Araç yaklaşık ve pratik seçim yardımı sunar. Soket kalitesi, temas direnci, sıcaklık ve gerçek yük davranışı sonucu değiştirebilir.
Yüzde 3, yüzde 5 ve yüzde 10 seçenekleri ne anlama geliyor?
Bunlar izin verilen voltaj düşümü hedefleridir. Daha hassas devrelerde daha düşük düşüm, daha genel yüklerde daha esnek değerler tercih edilebilir.
Alüminyum kablo için aynı sonuç geçerli olur mu?
Hayır, doğrudan aynı kabul edilmemelidir. Alüminyumun direnci ve bağlantı davranışı farklı olduğu için ayrı değerlendirme gerekir.
Daha kalın kablo seçmek her zaman iyi midir?
Elektriksel kayıpları azaltabilir; ancak maliyet, esneklik, pabuç uyumu ve montaj zorluğu da artar. Amaç yeterli ve dengeli seçim yapmaktır.
Sonuç
DC kablo seçimi pratikte üç şeyi aynı anda düşünmeyi gerektirir: akım, uzunluk ve izin verilen voltaj düşümü. Bunlara bir de uygun sigorta seçimi eklenir.
Bu araç, bu dört başlığı aynı ekranda toplayarak hobi uygulamalarından solar ve otomotiv işlerine kadar geniş bir kullanım alanında hızlı karar vermeyi kolaylaştırır.
Sonuçlar yaklaşık seçim yardımı içindir. Kablo tipi, ortam sıcaklığı, montaj şekli, temas direnci ve yük karakteri gerçek sonucu değiştirebilir. Şüpheli durumlarda üretici verileri ve uygulamaya özel güvenlik kuralları öncelikli olmalıdır.
