100W, 300W ve 500W Transistörlü güç amfileri benzer mantıkla hazırlanmış. Devre şemalarında bazı farklar var, ancak güç katı kapasitesi ve besleme ihtiyacı açısından farklı seviyelere hitap eden tasarımlar.
Devreler de genel olarak küçük sinyal giriş katı, sürücü katı ve çıkışta güç transistörlerinden oluşan klasik bir güç amfisi yapısına sahiptir.
Şemalarda koruma diyotları, kompanzasyon kondansatörleri, emiter dirençleri ve çıkış bobini gibi ayrıntılara yer verilmiş olması, devrelerin yalnızca ses yükseltmek için değil, aynı zamanda daha kararlı çalışacak şekilde düşünülerek hazırlandığını gösteriyor.

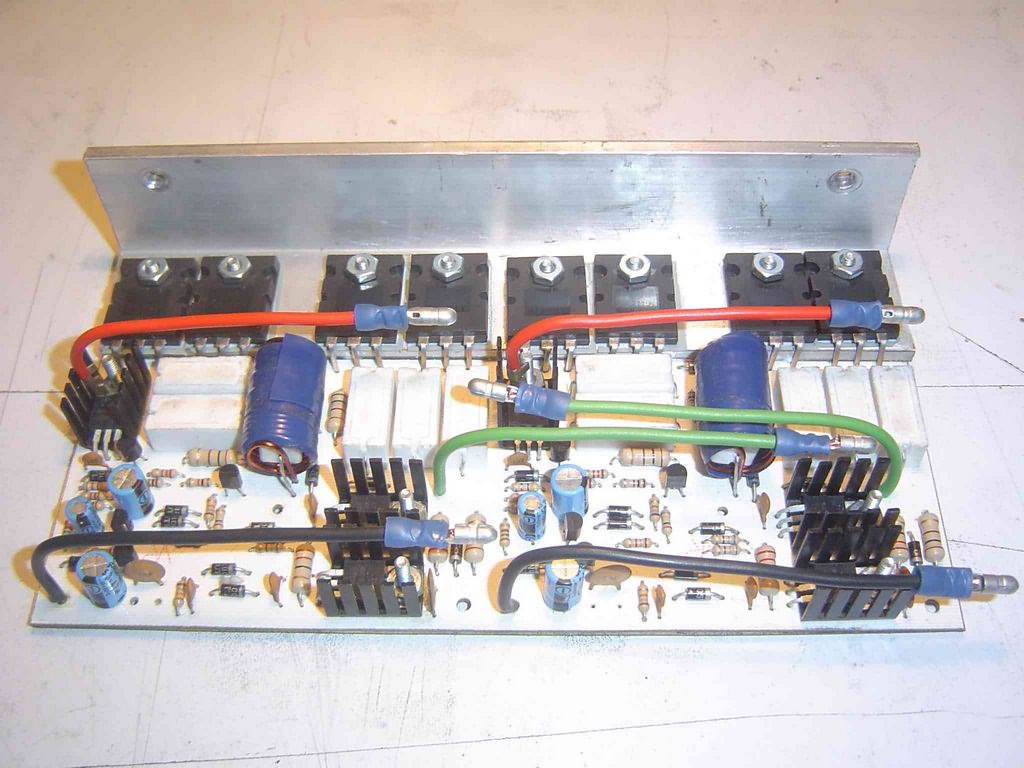

100W amfi devresi

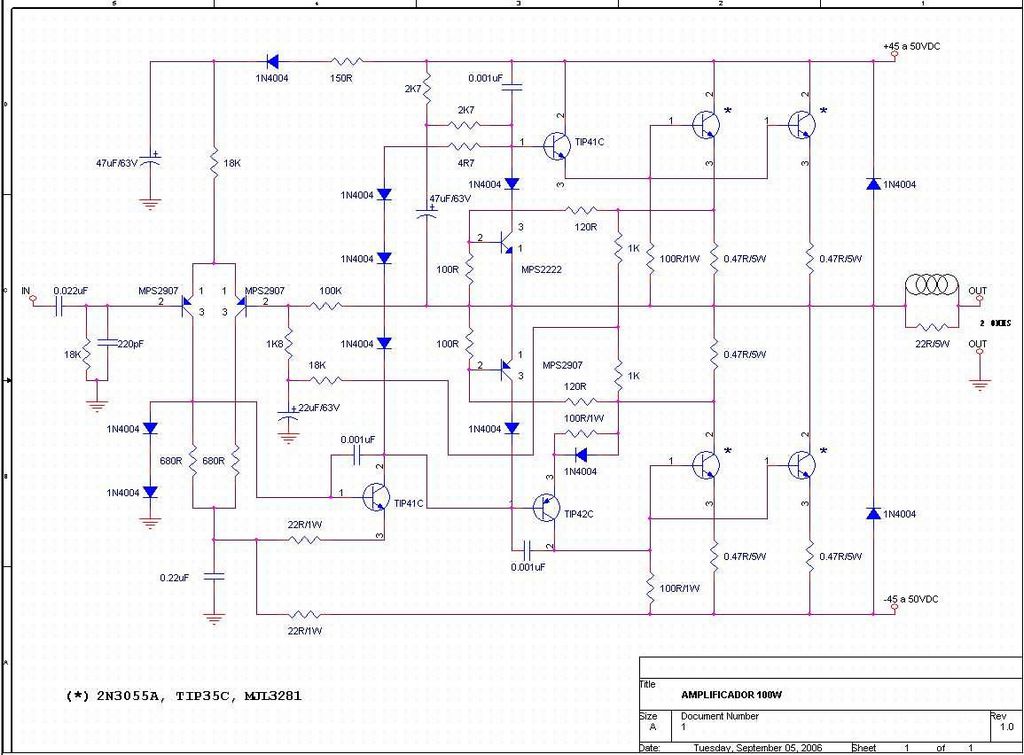

100W amfi yapısal olarak daha sade görünen ama yine de ciddi besleme ve soğutma isteyen bir güç amfisidir.
Giriş bölümünde küçük sinyal transistörleri, sürücü tarafında TIP41C ve TIP42C, çıkış tarafında ise yıldız işaretiyle belirtilen güç transistörleri kullanılmış.
Şemadaki not kısmında bu bölüm için 2N3055A, TIP35C veya MJL3281 gibi transistörlerin kullanılacağını belirtmiş.
Şemada emiter tarafında görülen düşük değerli dirençler, paralel çalışan güç transistörleri arasında akım paylaşımını dengelemek açısından önemlidir.
Çıkıştaki bobin ve direnç ağı ise amfinin özellikle zor hoparlör yüklerinde daha kararlı davranmasına yardımcı olur.
Kısacası devre yalnızca “ses çıksın” mantığıyla değil, daha düzgün çalışma hedefiyle hazırlanmış.
300W amfi devresi

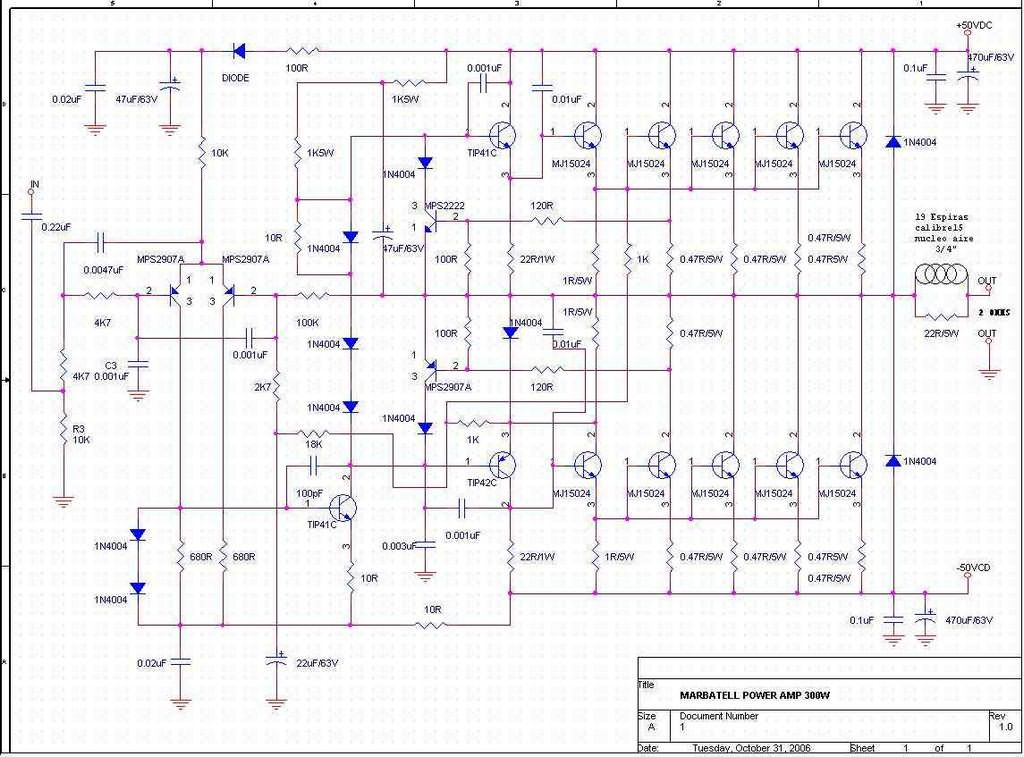

300W anfi, ilk devreye göre belirgin şekilde daha güçlü bir yapıda.
Şemada birden fazla MJ15024 güç transistörünün paralel kullanılmış, bu tasarımın yüksek akım ve daha ağır yük koşullarında kullanılabilir.
Sürücü katında yine TIP41C ve TIP42C transistörleri var, çıkış bölümünün daha kalabalık olması doğal olarak daha büyük soğutucu, daha güçlü besleme ve daha dikkatli montaj gerektirir.
500W amfi devresi

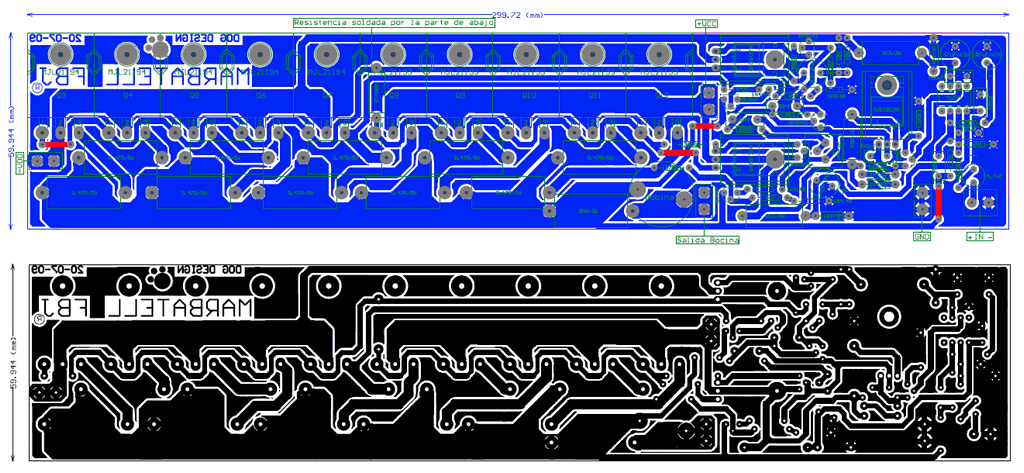

500W amfi devreside diğerleri ile bezner yapıda ama devre şeması yok. PCB üst çıktısında malzeme değerleri yazıyor. PCB tasarımı oldukca küçük.
