PC Güç Kaynağı kablo açılımı. Kablo voltajları. Bilgisayar güç kaynakları, AT ve ilk ATX (P3 dönemi) tasarımlarında oldukça sınırlı sayıda standart konnektöre sahipti. Ancak zamanla bilgisayar donanımlarının işlem gücü, akım ihtiyacı ve toplam enerji tüketimi arttıkça, güç kaynaklarına yeni konnektörler eklenmesi kaçınılmaz oldu.
Günümüzde kullanılan ATX güç kaynaklarında;
- İşlemci
- Ekran kartı
- Depolama birimleri
- Yüksek performanslı oyun ve grafik sistemleri
için farklı güç çıkışları ve konnektörler bulunmaktadır.
Neyse ki, kablo renk standartları büyük ölçüde korunmuştur. Çok özel veya endüstriyel uygulamalar dışında, ATX güç kaynaklarında kablo renkleri yıllardır aynı anlamları taşır. Bu da hem teknik servislerde hem de hobi projelerinde büyük kolaylık sağlar.
PC Güç Kaynağı Kablo Renkleri ve Voltajları
İçerik

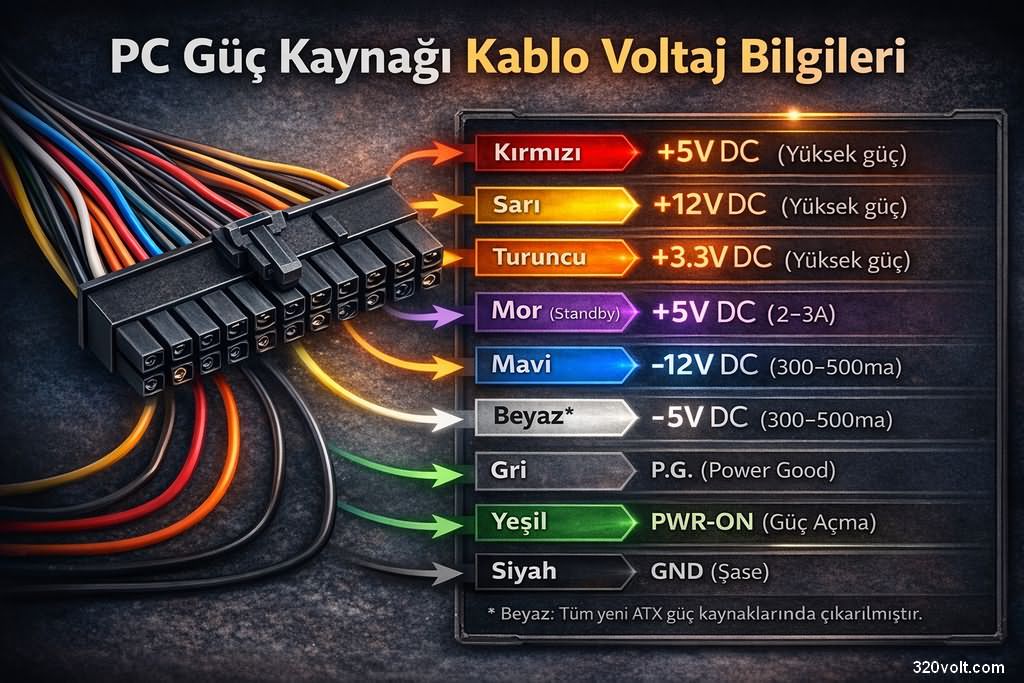

Aşağıda standart bir ATX güç kaynağında kullanılan kablo renkleri ve karşılık gelen voltaj bilgileri yer almaktadır:
- Kırmızı kablo: +5 V DC (yüksek akım hattı)
- Sarı kablo: +12 V DC (yüksek akım hattı)
- Turuncu kablo: +3,3 V DC (yüksek akım hattı)
- Mor kablo (Standby – 5VSB): +5 V DC (yaklaşık 2–3 A)
- Mavi kablo: −12 V DC (yaklaşık 300–500 mA)
- Beyaz kablo*: −5 V DC (yaklaşık 300–500 mA)
- Gri kablo: P.G. (Power Good / Power OK)
- Yeşil kablo: PWR-ON
- Siyah kablo: GND (şase, eksi uç)
*Beyaz kablo, eski 20 pin ATX güç kaynaklarında bulunur. 24 pin ATX güç kaynaklarında bu hat genellikle yoktur ve konnektördeki yeri boştur.
Yüksek Güç Hatları (Ana Besleme Voltajları)
Kırmızı (+5 V), Sarı (+12 V), Turuncu (+3,3 V) ve Siyah (GND) kablolar, neredeyse tüm ATX konnektörlerinde bulunur.
Bu hatlar güç kaynağının en yüksek akım sağlayan çıkışlarıdır.
Önemli bir nokta:
- Tüm kırmızı kablolar aynı +5 V hattına
- Tüm sarı kablolar aynı +12 V hattına
- Tüm turuncu kablolar aynı +3,3 V hattına
- Tüm siyah kablolar ortak GND (şase) hattına bağlıdır
- Yani renkler yalnızca gösterge değil, elektriksel olarak da ortaktır.
- Mor Kablo – Standby +5 V (5VSB)
Mor kablo, güç kaynağının bekleme (standby) çıkışıdır. ( Standby demişken 🙂 bakınız: Bekleme Modu Güç Tüketimi Elektrik Tasarrufu ve Elektrikli Cihazları Koruma )
Standby +5 V Özellikleri:
- +5 V DC üretir
- Yaklaşık 2–3 amper akım verebilir
- Bilgisayar kapalıyken bile aktiftir
PC güç kaynağına 220 V AC bağlandığı anda bu hat çalışmaya başlar. Anakarttan herhangi bir tetikleme gerekmez.
Bu hat;
- Güç düğmesi,
- USB üzerinden şarj,
- Wake-on-LAN gibi
bekleme durumunda çalışan devreler için kullanılır.
Negatif Voltaj Hatları
Mavi Kablo – −12 V DC: Negatif besleme hattıdır Akım kapasitesi düşüktür (yaklaşık 300–500 mA) Güncel sistemlerde nadiren kullanılır Eskiden seri port (RS-232) gibi devrelerde yaygındı.
Beyaz Kablo – −5 V DC (Eski Sistemler): Yalnızca 20 pin ATX güç kaynaklarında bulunur Yeni 24 pin ATX güç kaynaklarında bu hat kaldırılmıştır Günümüz donanımlarında kullanım alanı yoktur
Gri Kablo – Power Good (P.G. / Power OK): Gri kablo, güç kaynağının çıkış voltajlarını izleyen kontrol hattıdır.
Görevi: Tüm çıkış voltajları (3,3 V – 5 V – 12 V) normal sınırlar içindeyse, Anakarta “sistem çalışabilir” bilgisini iletir. Bu hatta genellikle +5 V civarında bir seviye bulunur.
Eğer:
- Aşırı voltaj,
- Düşük voltaj,
- Kısa devre
gibi bir durum algılanırsa, güç kaynağı bu hattın seviyesini değiştirir.
Anakart bu sinyale göre:
- Sistemi başlatmaz,
- Reset atar,
- Güç kaynağını kapatır.
Kısaca, Power Good hattı bir tür gerilim izleme ve güvenlik mekanizmasıdır.
Yeşil Kablo – PWR-ON (Güç Açma Hattı)
Yeşil kablo, güç kaynağını manuel veya elektronik olarak çalıştırmak için kullanılır.
Yeşil kablo siyah (GND) kabloya bağlandığında güç kaynağı çalışır.
Anakart, bu hattı kontrol ederek güç kaynağını açıp kapatır.
Bazı güç kaynaklarında:
Sadece yeşil–siyah kısa devresi yeterli olmayabilir
Ek olarak çıkışlardan birine yük bağlamak gerekebilir
Çalıştırmak İçin Yaygın yöntem:
+5 V hattına (kırmızı kablo)
10–15 Ω / 5 W taş direnç
veya küçük bir 12 V lamba bağlamak
Bu, güç kaynağının kararlı çalışmasını sağlar.
Sonuç
ATX güç kaynaklarında kablo renkleri: Hem standarttır Hem de teknik olarak hayati bilgiler taşır
Bu bilgileri bilmek; Güç kaynağını masaüstünde çalıştırmak, Hobi projelerinde kullanmak, Arıza tespiti yapmak gibi birçok durumda büyük avantaj sağlar.
PC Güç kaynağı konnektör kablo açılımları;
İlgili yazılar: Bilgisayar donanım tablosu,
Konnektör Soket Jak Bağlantı Açılımları
Teşekkürler
teşekkürler
Pcıe de 4-5 siyah olur yanlıs yapmışlar çok önemli bir konu çünkü yeni nesil ekran kartı takanlar elinde soket bulunmadıklarında araştırıp soket uydurmaya kalksa sizden görüp ekran kartını yakar artı eksi diye giden soket son 2 lide eksi olucak
görsel olarak örnek verebilirseniz daha iyi olur ilk görselde ki 8 pin olandan mı bahsediyorsunuzgörsel düzenlendi
hala hatalı son görsel 8 pin pcie soket 4 gnd doğru 5 de gnd toprak olacak totalde 3 sarı 5 siyah kablo. ilk görsel doğru 2.görsel hatalı
yani sıralı 4 sarı 4 siyah kablo olan eps sokettir.
pcie soket ise 5 siyah 3 sarı kablo olması gerekir.
eps kablolar yeni nesil ana kartlara takılır.
pcie soketler de yeni nesil ekran kartlarına takılır.
Bildirim için teşekkürler resim düzenlendi EPS bilgisi eklendi
Yüksek güç yazılı olan uçlarda mesela 12 voltluk kırmızı uçtan kaç amper güç çekilir? Bir akü ile orta seviyede bir masaüstü bilgisayarı çalıştırmak için kaç amper/watt lık bir akü kullanmam gerekir? Bu konuda bilgi verebilirseniz sevinirim.
kaç amper vereceği güç kaynağına göre değişir genelde abartı değerler yazılır 12v 13 amper gibi 5…6 amper anca verirler ayrıca 5v hattına yük bağlamanız gerekli.
aküyü ups için soruyorsunuz sanırım ?
ekran 17inc lcd ise 12v 5ah akü yaklaşık 10dk gidebilir ama bilgisayarda yapılan işlemlere göre süre değişebilir
Cevabınız için teşekkür ederim.
Amacım şebekeye bağlanmaksızın bir masaüstü bilgisayarı aküler vasıtasıyla çalıştırmak. Bunun için PSU da tadilat yapmayı düşünüyorum ancak hesaplamalarda tıkandım. Ya karadüzen deneme yanılma yapıcam yada bilgisi olan arkadaşlardan profesyonel yardım alacağım. Deneme yanılma yaparak sonuca ulaşmak biraz riskli olacak. Sistemdeki parçalara zarar verirsem pahalıya gelecek benim için.
Asıl amacım kendi tasarladığım bir free enerji kaynağı ile bir masaüstünü çalıştırmak. Rüzgar gülü yada güneş enerjisi ile çalıştırmak gibi düşünülebilir ancak benim tasarladığım sistemde enerji üretimi sürekli olacak. Güneş panellerindeki gibi güneşe yada rüzgar güllerindeki gibi rüzgara ihtiyacım olmayacak.
Özellikle 12 Volt uçlardan çekilecek akımı tam olarak bilirsem enerji üretimi için tasarladığım sistemimde de buna uygun değişiklikler yapabileceğim. Bu sebeple bu bilgilere ihtiyacım var. PSU konusunda uzman arkadaşların bu konuda yardımı olabileceğini düşünüyorum.
Kabaca düşünecek olursak günlük kullanımdaki bir masaüstü ortalama 500 Watt (220 Volt şebekede bağlıyken) çekerse ortalama 2.3A akım çeker. Bunu 12 Volta uyarlarsak 42A civarı akım çekmesi gerekli ancak bu akımın yük dağılımı hangi kabloda kaç Amper olacaktır bilemediğim için tıkandım. Belkide enerji üretimimi daha yüksek miktarda yapmam daha doğru olacaktır ama bu seferde üreteceğim enerjide olası dalgalanmalar için kullanacağım invertörü büyütmem gerekecek v.s. Dolayısıyla başlangıç maliyetim aşırı yükselmiş olacak. Bu konulardaki düşünce ve bilgileriniz paylaşırsanız belki farklı çözümlere gidebilirim. Şimdiden teşekkür ederim.
Öncelikle 12 volt ile PC Çalıştırmak yazısına bakmanızı öneririm
kablolar zaten hazır kullanılacak ? hurda pc güç kaynağından sökeceksiniz veya sıfır alacaksınız sadece kullanacağınız DC DC çevirici modülün giriş kablolarını kalın tutmanız gerekli oda 3..4mm yeterli google üzerinde “12v car pc power module board” ve “400W çıkış anahtarı güç kaynağı modülü” diye arama yapın hazır modüller var.
işe koyulmadan önce fikir danışayım atx güç kaynağımdan 12v katından 10v çıkış veriyor en kısa yoldan ne hangi kısımları kurcalamam gerekiyor.
yük üzerinde kaç volt oluyor ?
yüklü denemedim üzerinde yük yokken ölçtüm 12v çıkması gereken yerde 10v veriyor.
12v ve 5v hattına yük bağlayıp deneyin büyük ihtimal voltaj normale dönecek gerçi 12v hattının yüksüz 10v olduğunu görmedim ama denemek lazım sonuca göre ilerleriz birde kontrol entegresi nedir tl494?
bir trafo güç kaynağı ile bu çıkışlar verilse yeşil ve gri kablo için küçük elektronik devreler eklense, pc çalışır mı
yeterli güç ve voltaj sağlanırsa olur
12v akü ile bilgisayar çalıştırmak için devreler var https://320volt.com/12-volt-ile-pc-calistirmak/
Ben osman, çok bilgilendim, epey birşeyler öğrendim sayenizde. Teşekkürler
Selamun Aleyküm
powersupply’in gerilim değerleri farklı farklı değiştirilebilir mi ? Birbirinden farklı oranda? Mesela birçoğu sabit kalırken bir tanesinin artması sağlanabilir mi ?
