LM317 Datasheet ve Devresi başlığı, elektronik dünyasına adım atan giriş seviyesindeki öğrenciler ve hobi olarak uğraşanlar için önemli bir rehber niteliği taşır. Temel olarak, LM serisinin ayarlanabilir tipteki Voltaj Regülatörü olan LM317, değişken giriş gerilimlerinden stabil ve belirlenen bir çıkış gerilimi elde edilebilmesine olanak tanır.
Elektronik devrelerde güç kaynağı tasarımı, hassas bileşenlerin sağlıklı çalışabilmesi için kritik önemdedir. Dolayısıyla LM317 Datasheet ve Devresi incelenirken, regülatörün temin edilebildiği uygun maliyet, kullanılabilirlik ve devreye entegrasyon kolaylığı gibi faktörler de değerlendirilmelidir.
LM317 Datasheet incelendiğinde karşımıza, entegre devrenin geniş kapsamlı teknik özellikleri çıkmaktadır. Burada, LM317’nin tipik çalışma voltajı aralığından maksimum çıkış akımına (genellikle 1.5A), giriş-çıkış arasındaki tipik voltaj farkına, ısı koruma ve çıkış kısa devre korumasına kadar pek çok teknik kriter öne çıkarılıyor.
Ayrıca, LM317 Voltaj Regülatörünün 1.2V ile 37V arasında hassas bir şekilde ayarlanabilir çıkış sağlaması, farklı elektronik devrelerin beslenmesinde oldukça esnek bir çözüm sunar. Datasheet, devre tasarımında kullanılacak dirençler ve kapasitörler ile çıkış voltajı ayarının nasıl yapılacağına dair formüller, öneriler ve dikkat edilmesi gereken değer aralıklarını ayrıntılarıyla paylaşır.
Teknik dokümanda ayrıca, montaj talimatları, entegrenin bacak düzeni (IN, ADJ, OUT), ısı yalıtımı gibi uygulama detaylarına dair bilgiler de bulunur. Bacak bağlantı şemaları, LM317 Devresi kurarken en çok başvurulan referanslardandır. Pratikte, LM317 entegresinin çıkışında istenilen voltajı sağlamak için dirençler özenle hesaplanır ve bağlı bulunur; ADJ (ayarlama) terminali ile çıkış arasındaki gerilim farkı temel belirleyicidir.
Özellikle laboratuvar ortamlarında veya hobi projelerinde, devreye eklenen kapasitörler (LM317 Datasheet içinde sıklıkla önerilen 0.1uF veya 1uF gibi) yardımıyla, çıkıştaki gerilimin ani dalgalanmalardan etkilenmesi önlenmiş olur.
Bir başka deyişle, LM317 Datasheet ve Devresi üzerine bilgi arayanlar için veri sayfası; devrede hangi dirençlerin, hangi değerlerde kullanılacağı, hangi gerilim ve akım limitleri içinde kalınması gerektiği ve koruma tasarımlarının nasıl uygulanacağı hakkında yol göstericidir.
Uygulama sırasında, giriş uçlarının besleme kaynağına ve çıkış uçlarının yüke bağlanma şekli, pratik devre şeması ve önerilen komponentler ile gösterilir. Özellikle çıkış voltajının giriş voltajından tipik olarak minimum 3V daha düşük olacağı ve bu farkın göz ardı edilmemesi gerektiği vurgulanır.
Çıkış kapasitörleri ve bazen diyotlar; devrenin ani yüklenmelerde ya da girişte oluşabilecek kısa süreli ters akımlarda zarar görmesini engeller. Tüm bu bilgiler, LM317 Datasheet ile gelen teknik dokümantasyonun temel konuları arasında yer alır.
Gelelim pratikte LM317 Devresi oluştururken gerekenlere: Gerekli ana bileşenler arasında LM317 entegresi, iki adet doğru değer seçilmiş direnç veya bir potansiyometre, uygun kapasitörler (giriş ve çıkış uçlarında), gerekli olduğunda bir veya iki tane koruma diyotu sayılabilir.
Dirençlerin seçimi sayesinde çıkış voltajı ayarlanabilir ya da ihtiyaca göre sabitlenebilir. Potansiyometreyle ise çıkış değeri proje anında kolayca değiştirilebilir. Bu noktada dikkat edilmesi gereken, LM317’nin maksimum akım ve voltaj sınırlarına uyulması ve eğer devrede uzun süreli yüksek yük altında çalışılacaksa uygun bir soğutucu kullanılmasıdır.
Küçük ölçekli hobi amaçlı devrelerden, test laboratuvarlarındaki deney setlerine kadar pek çok pratikte, LM317 Datasheet ve Devresi içeriğinde belirtilen bu şema ve öneriler hayat kurtarıcı olabilir. Özellikle öğrenciler ve elektronikle hobi olarak ilgilenenler için, doğru veriye ulaşmak devrenin sorunsuz ve güvenli bir şekilde tasarlanmasını sağlayacaktır. Bilhassa regületör seçerken, veri sayfasındaki örnek devre şemalarını ve parametre tablolarını dikkate almak, ileride karşılaşılacak problemlerin önüne geçmek için olmazsa olmazdır.
LM317 Nedir?
LM317 Nedir sorusu, elektronikle hobi ya da eğitim düzeyinde ilgilenenlerin ilk araştırdığı başlıkların başında gelir. LM317, ayarlanabilir, lineer bir Voltaj Regülatör entegresi olup, genellikle üç bacaklı bir form faktöründe TO-220 veya benzeri kasalarda bulunur ve farklı gerilim ihtiyaçlarını karşılamak için kolayca kullanılabilir.
Kendi içinde regülasyon ve koruma fonksiyonları içeren LM317, harici devre elemanlarıyla (direnç ve kondansatörler gibi) kullanılabilen pratik bir çözüm sunar. LM317 Datasheet incelendiğinde, bu entegre devrenin ayarlanabilir çıkış voltajı ve yüksek güvenlik sunan temel devre işlevleriyle ön plana çıktığı görülür.
Ayrıca, düşük maliyetli ve kolay bulunabilir olması, elektronik öğrenenler için ideal bir başlangıç komponenti olarak LM317 Devresi tasarımlarında sıkça yer almasına neden olur.
LM317 Nerelerde Kullanılır?
LM317 Nerelerde Kullanılır sorusuna cevap arandığında, elektronik devrelerde oldukça geniş bir uygulama yelpazesine sahip olduğu görülür. En başta, değişken voltaj gereksinimi olan devrelerde ve güç kaynağı projelerinde kullanılması dikkat çeker.
Hobi elektroniğinde popülerdir ve öğrenciler tarafından yapılan pratik devre uygulamalarında da sıkça yer alır. Küçük motor sürücüleri ve RC araç şarj istasyonları, ayarlanabilir LED aydınlatma sistemleri ile laboratuvar güç kaynakları gibi ihtiyaçlarda LM317 Datasheet ve LM317 Devresi temel alınarak devreler geliştirilir.
Ayrıca hassas cihazların güç ihtiyaçlarını sağlamak üzere, tıbbi cihaz devrelerinde veya sensör besleme birimlerinde de güvenle kullanılan bir Voltaj Regülatör entegresidir. Bunların yanı sıra, portatif cihazların pil şarj devrelerinde, düşük voltaj gerektiren elektronik oyuncaklarda veya basit elektronik kitlerde de LM317 rahatlıkla karşımıza çıkmaktadır.
Hem kolay bulunabilmesi hem de pratikliği nedeniyle, farklı donanım türlerinde çok yönlü işlevler üstlenir.
LM317 Özellikleri
LM317 Özellikleri arasında en çok bilinenler, ayarlanabilir çıkış voltaj aralığı, 1.5A’e kadar çıkış akımı sağlaması, dahili kısa devre ve ısı koruması ile güvenli kullanım sunmasıdır.
LM317 ayrıca geniş sıcaklık aralığında performans kaybı olmadan çalışabilmektedir. Ayarlanabilir olması sayesinde farklı uygulamalarda aynı entegre üzerinden çeşitli voltaj değerleri kolaylıkla elde edilebilir.
Düşük çıkış gerilimi sapması, yüksek kararlılık ve çıkışta düşük gürültü üretmesi de diğer öne çıkan LM317 Özellikleri
LM317
LM317, elektronik bileşenler arasında çok yönlü kullanım alanına sahip, ayarlanabilir çıkış voltajı sunabilen bir lineer Voltaj Regülatör entegresi olarak dikkat çeker. Özellikle TO-220 tipi kasada bulunan bu entegre, uygulamadaki gereksinimlere bağlı olarak SMD (yüzey montajı) ve daha küçük paket tiplerinde de bulunabilmektedir. LM317, girişine uygulanan DC voltajı sabit ve istenen aralıklarda düşürerek çıkışında kararlı bir voltaj sağlar.
Kullanıcının sadece iki harici direnç seçimi ile farklı çıkış voltajlarının pratik bir şekilde elde edilmesini mümkün kılar ve bu yönüyle, laboratuvar projelerinden basit ev elektroniğine kadar çok sayıda uygulama için uygun bir platform oluşturur. Geniş voltaj aralığında, düşük ya da orta seviye akım ihtiyacı olan uygulamalarda kolayca devreye entegre edilebilir.
LM317’nin popülerliği, kullanıcısına sunduğu esneklik ve basitlikten gelmektedir. Üç bacaklı yapısı ile montaj süreci karmaşıklıktan uzak, aynı zamanda kompakt ve güvenilirdir. IN (giriş), OUT (çıkış) ve ADJ (ayarlama) uçlarından oluşan bağlantı noktaları sayesinde küçük hacimli düzeneklerde bile kolayca kullanılabilir. Devre içerisinde ADJ (adjust) bacağı ile toprak arasında kullanılan iki dirençten birinin sabit, diğerininse ayarlanabilir (potansiyometre) olması durumunda, çıkış voltajı hassas şekilde seçilebilir.
Harici olarak kullanılan uygun değerlerde ve kaliteli dirençler sayesinde regülasyon hassasiyeti artırılabilir. Tipik olarak 1.2V ile 37V arasında, 1.5A’e kadar çıkış akımı üretilebilen uygulama çeşitliliği sunarak, farklı elektronik projelerde başlıca tercih edilen çözümlerden birisi olmuştur.
Özellikle elektronik alanına yeni başlayanlar için LM317 Datasheet ve uygulamaları, devre tasarımının temel dinamiklerini anlamak adına önemli bir referans noktasıdır. Kullanıcılar, devreye eklenen kapasitörlerin ve uygun dirençlerin çabucak ve doğru seçimleri sayesinde kararlı, düzgün ve düşük dalgalanmalı çıkış voltajı elde edebilirler.

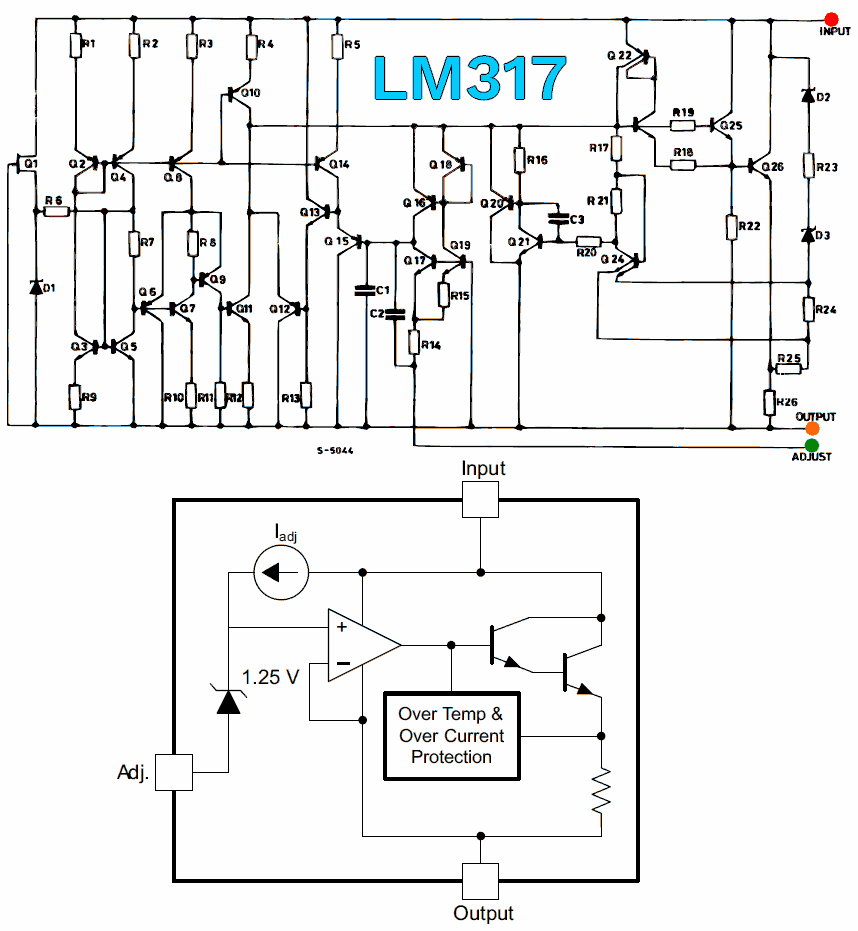

LM317‘nin güvenilirliği, iç yapısında bulunan çeşitli koruma devrelerinden kaynaklanır. Kısa devre, aşırı akım ve termal koruma devreleriyle donatılmış olan LM317 Devresi, yanlış bağlantı ve aşırı yüklenmelere karşı cihazı korur. Elektronik devrelerin ömrünün uzamasını ve güvenliğini sağlamak üzere entegre edilmiş bu koruma mekanizmaları, öğrencilerin ve hobi elektronikçilerinin kolayca deneyimleyebileceği faydalı özellikler arasındadır.
Teorik olarak, LM317 kullanarak oluşturulacak bir güç kaynağının çıkış voltajı Vout = 1.25V × (1 + R2 / R1) + (Iadj × R2) formülüyle hesaplanır. Burada R1 ve R2 değerleri, istenilen çıkış voltajının seçimi için kritik öneme sahiptir. Genellikle Iadj oldukça küçük olduğundan genellikle ihmal edilebilir. Formülün sunduğu esneklik, hemen her projenin gerektirdiği farklı voltaj seviyelerinin elde edilmesini kolaylaştırır. Kullanıcılar LM317 Datasheet dokümanında önerilen değerlerden faydalanarak minimum hata payı ile devre tasarımını gerçekleştirebilir.
Kullanıcı dostu olması sebebiyle LM317 Devresi, laboratuvar ortamlarında çok amaçlı güç kaynakları kurmak, DC-DC dönüştürücüler oluşturmak, taşınabilir cihazları şarj etmek veya LED aydınlatma uygulamalarında akım sınırlama sağlamak için sıklıkla kullanılır. Aynı zamanda elektronik oyuncaklar, Arduino veya diğer mikrodenetleyici projeleri, sensör devreleri gibi alanlarda da sıkça rastlanır. LM317 Nerelerde Kullanılır sorusunun yanıtı oldukça geniştir; çünkü LM317 neredeyse standart ve pratik bir güç kaynağı ihtiyacı olan her projenin taleplerini rahatlıkla karşılayacak kapasitededir.
Kompakt boyutu, pratik kullanımı ve düşük maliyetiyle neredeyse tüm elektronikçilere hitap eden LM317, seri veya paralel kullanımlarla sistem performansını arttıracak şekilde geliştirilmiş devrelere bile kolayca entegre edilebilir. İleri düzey uygulamalarda, iki ya da daha fazla LM317’nin paralel bağlanması, istenilen akım kapasitesinin artırılmasına katkı sağlar. Elbette bu tarz bağlantılarda, akım paylaşımı ve her entegre üzerindeki yük dikkatlice izlenmelidir. LM317 Datasheet belgeleri, bu tür uygulamalar için özel uyarılar ve tasarım önerileri sunar.
Modern elektronik devrelerde, özellikle hassas cihazların beslenmesi sırasında voltaj ve akım dalgalanmalarını engellemek hayati önem taşır. LM317 Özellikleri başlığı altında değerlendirildiğinde, kısa devre koruması, termal shut down (aşırı ısınma koruması), düşük giriş çıkış gerilim farkı, ayarlanabilirlik ve kolay bulunabilirlik gibi avantajlar öne çıkar. Böylelikle LM317 Datasheet ve Devresi hem eğitim hem de hobi projelerinde, kullanıcıya güvenli ve sürdürülebilir bir deneyim sunar.
Çeşitli üreticiler tarafından farklı kalite seviyelerinde üretilen LM317 entegreleri, çoğunlukla elektronik marketlerde, online platformlarda kolaylıkla bulunabilir. Taklit ve düşük kaliteli ürünlerden kaçınmak için, LM317 Datasheet ve satıcı güvenirliğinin mutlaka kontrol edilmesi gerekir. LM317 Fiyat araştırması yaparken dikkat edilmesi gereken yalnızca maliyet değil, aynı zamanda komponentin soğutma gereksinimlerini karşılayacak şekilde bir heatsink ile birlikte sunulup sunulmadığı veya hangi kasa tipinde olduğu gibi detaylardır.
Çalışma koşullarına göre, entegrenin ısınma durumu sıkça karşılaşılan bir konudur. Özellikle yüksek akım uygulamalarında, entegre üzerinden geçen fazla enerji ısıya dönüşür. Bu nedenle, gerekli durumlarda uygun bir soğutucu (heatsink) ile entegre desteklenebilir. Datasheet bilgilerinde, toplam güç kaybı ve sıcaklık sınırlarının aşılmaması için önerilen maksimum sıcaklık değerleri yer alır. Devre ortam sıcaklığı ve havalandırma koşulları da ısıl yönetim açısından dikkate alınmalıdır.
Çıkışın kısa devre durumunda hızlıca kesilmesi veya entegre üzerinde gerilim artışlarının önlenmesi adına, devreye ekstra diyotlar ve sigortalar eklenebilir. Özellikle batarya ile çalışan projelerde, çıkış ve giriş uçları üzerinde koruma önlemleri kritik önem taşır. LM317 Devresi uygulamalarında, çıkan voltajı izlemek için bir voltmetre eklemek de pratik olabilir. Bu sayede, ayarlanan çıkış değerinin sürekli olarak kontrol edilmesi sağlanabilir.
Daha gelişmiş tasarımlarda, LM317 ile sabit akım devreleri yapmak da mümkündür. Özellikle LED sürücü veya pile doğru sabit akım gönderilmesi gereken tüm uygulamalarda bu yöntem kullanılır. Yine iki direnç sayesinde ayarlanabilir bir çıkış akımı ve güvenli çalışma elde edilebilir.
Yaygın uygulamalar arasında; hoparlör devreleri için güç regülasyonu, fan hız kontrol projelerinde gerilim ayarlama, çeşitli sensör ve modül beslemelerinde kararlı gerilim sağlama yer alır. Sinyal kararlılığının önemli olduğu RF devrelerinde ya da test/jig uygulamalarında, regüleli beslemenin etkisi büyüktür. LM317 ile oluşturulan regülatör devrelerinde, sistemin toplam güç verimliliği ve voltaj kararlılığı, devrede kullanılan harici elemanların kalitesi ile doğrudan bağlantılıdır. Bu nedenle direnç ve kapasitör seçimlerinde kaliteli komponentler kullanılmalıdır.
Gelişen teknolojiyle birlikte LM317 entegresi, klasik uygulamalar dışında hobi robotikte, IoT projelerinde (nesnelerin interneti), model tren ve uzaktan kontrollü araç devrelerinde de yaygın olarak kullanılmaktadır. Küçük bir adaptörle veya basit bir pil paketiyle bile, farklı seviyede voltaj ihtiyacı olan sistemlerde tek bir buton ve potansiyometre ile kolayca gerilim ayarı gerçekleştirilebilir. Bu özellik LM317 Datasheet ve Devresi‘ni başta eğitim kurumları olmak üzere hemen her elektronik topluluğunda vazgeçilmez kılmaktadır.
Bir başka önemli avantajı ise, dokümantasyon ve topluluk desteğinin son derece güçlü olmasıdır. LM317 Datasheet dökümanlarında önerilen devreler, test edilmiş formüller ve uygulama örnekleri bulunur. Ayrıca internet üzerinde yerli ve yabancı binlerce örnek devre, şema, hesaplama aracı ve teknik analiz kolayca bulunabilir. Bu, öğrenme sürecini hızlandırırken hata payını önemli oranda azaltır ve elektronik pratiklerini teşvik eder.
Bu avantajlara ek olarak uzun yıllardır piyasada bulunmasının getirdiği güven ve dayanıklılık, LM317 ürününü hem amatörlerin hem de profesyonellerin ilk tercihlerinden biri haline getirmiştir. Uzun ömürlü, dayanıklı ve güvenli bir güç regülasyonu sağlamak için ihtiyaç duyulan her ortamda, esnek yapısı ve ekonomik LM317 Fiyat seçeneğiyle önemli bir ihtiyaç haline gelmiştir.
Adaptörler, taşınabilir şarj istasyonları, e-lab cihazları, projeksiyon aydınlatmaları, ısı kontrol projeleri gibi sayısız elektronik çözümde karşımıza çıkar. Böylelikle LM317 Devresi ve uygulamalarına hakim olmak, elektronik dünyasıyla ilgilenen herkesin vazgeçilmez bilgi birikimine katkı sunar.
Tüm bu avantajları sağlarken, çeşitli online sitelerde LM Voltaj Regülatörü ve benzeri regülatör ürünlerine erişim de kolaydır. Farklı güç, voltaj ve akım gereksinimlerine göre uygun modeli bulmak mümkündür.
