Laboratuvar ve deneysel elektronik uygulamalar için geliştirilmiş farklı tipte güç kaynağı projeleri. Düşük gerilimli simetrik beslemelerden, yüksek akım kapasiteli laboratuvar kaynaklarına ve yüksek gerilim üreten özel güç kaynaklarına kadar uzanan bu projeler; test, ölçüm, Ar-Ge ve bakım-onarım çalışmalarında ihtiyaç duyulan geniş bir kullanım alanını kapsar.
Paylaşılan tüm güç kaynakları; elektronik tasarım sürecine hâkim kullanıcıların inceleyip geliştirebileceği şekilde tam dokümantasyon ile birlikte sunulmaktadır. Projelerin tamamına ait:
PCAD programı ile hazırlanmış PCB ve şema kaynak dosyaları,
Bu dosyalardan alınmış PDF şema ve baskı devre çıktıları,
Kutu ön panel tasarımları için CorelDRAW ile çizilmiş panel kaynak dosyaları,
Ayrıca ön panel çizimlerin PDF formatındaki çıktıları mevcuttur.
0-250V DC 5V DC Yüksek Gerilim Güç Kaynağı
İçerik
Yüksek gerilim gerektiren elektronik uygulamalar için tasarlanmış kompakt bir güç kaynağıdır (Opamp, transistör yapısı). Farklı gerilim seviyelerine ihtiyaç duyulan test, deney ve geliştirme çalışmalarında güvenle kullanılabilir.
Teknik Özellikler
- Çıkış kanal sayısı: 2
- Kanal 1 çıkışı: +5 V / 250 mA
- Kanal 2 çıkışı: 0…+250 V / 10 mA
- Kısa devre koruması: Var
- Çıkış gerilimi göstergesi: LED indikatör
- Besleme gerilimi: 220 V AC ±%10, 50Hz
Kullanım Alanları
Fotodiyot beslemeleri, elektronik lambalar (vakum tüpleri), zener diyot ve varistör testleri gibi uygulamalarda kullanılabilir. Ayrıca Ar-Ge çalışmaları, eğitim amaçlı deneyler ve elektronik cihazların bakım-onarım süreçlerinde de tercih edilir. Tüm çıkışlar kısa devreye karşı korumalıdır ve aktif çıkış gerilimleri LED’lerle izlenebilir.
Çok Çıkışlı Düşük-Yüksek Voltajlı Laboratuvar Güç Kaynağı
Hem düşük hem de yüksek gerilim gerektiren devreler için tasarlanmış çok kanallı, evrensel bir laboratuvar güç kaynağıdır. (78xx, 79xx, LM317, Transistör tabanlı)
Teknik Özellikler
- Çıkış kanal sayısı: 4
- Kanal 1: ±5V / 0.8A
- Kanal 2: ±15V / 0.3A
- Kanal 3: +12V / 1A
- Kanal 4: +30…+180V / 0.1A
- Kısa devre koruması: Var
- Çıkış gerilimi göstergesi: LED
- Besleme: 220 V AC ±%10, 50Hz
- Boyutlar: 150 × 90 × 22 mm
Laboratuvar ortamlarında, bilimsel deneylerde, elektronik tasarım ve onarım çalışmalarında olduğu kadar endüstriyel uygulamalarda da kullanılabilecek esnek bir güç kaynağıdır. Tüm çıkışlar kısa devreye karşı korunmuştur ve aktif gerilimler ön panel üzerinden izlenebilir.
Ön panelde: Ana güç anahtarı, Çalışma LED’i, Yük bağlantı terminalleri, Çıkış gerilim LED’leri, 30…180 V kanalına ait ayar potansiyometresi
Arka panelde: Şebeke kablosu, Topraklama bağlantısı bulunur.

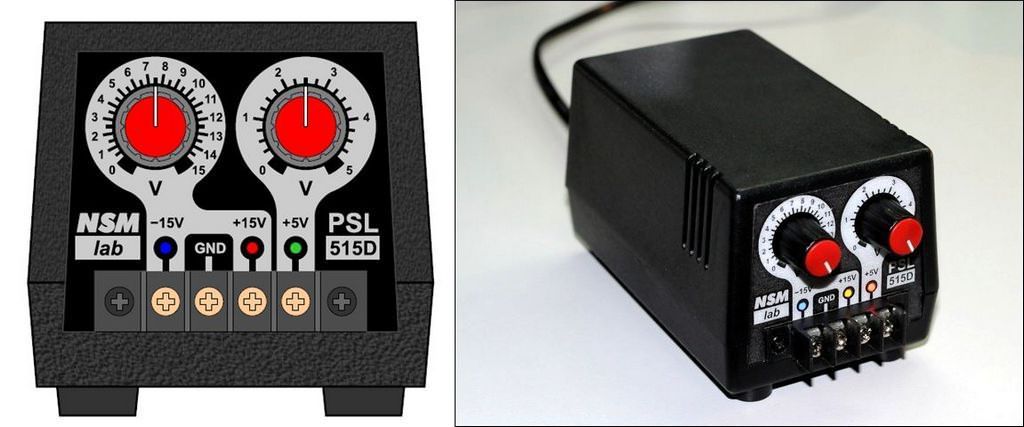

Simetrik Laboratuvar Güç Kaynağı
Simetrik ve düşük gerilimli devreler için geliştirilmiş, üç çıkışlı bir laboratuvar güç kaynağıdır. (LM317, LM337, Opamp, Transistör tabanlı)
Teknik Özellikler
- Çıkış gerilimleri: 0…±15 V ve 0…5 V
- Maksimum çıkış akımı: 1 A (Toplam güç: 15 W ile sınırlıdır)
- Besleme: 220 V AC ±%10, 50 Hz
Cihaz üç ayrı çıkış kanalına sahiptir. İki kanal birlikte çalışarak ayarlanabilir simetrik ±15 V çıkış sağlar. Üçüncü kanal ise bağımsız olarak 0…5 V arasında ayarlanabilir.
Tüm kanallar ortak şase hattını kullanır. Güç kaynağı, LM317 ve LM337 entegre regülatörleri temel alınarak tasarlanmıştır.
Devre yapısı sayesinde simetrik çıkışlarda gerilim dengesi korunur ve ayar 0 V seviyesine kadar indirilebilir.
Her kanal için LED gösterge bulunur; LED parlaklığı ayarlanan çıkış gerilimine bağlı olarak değişir.
Açma-kapama anlarında oluşabilecek ani gerilim darbelerini önlemek amacıyla özel bir süpervizör devresi kullanılmıştır.

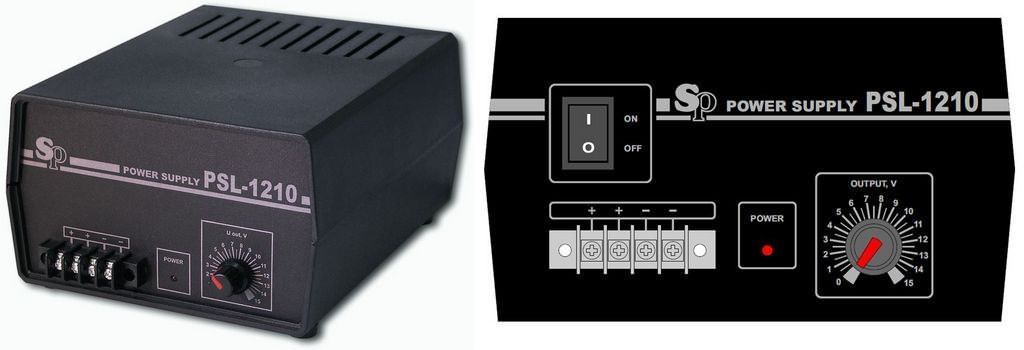

Yüksek Akımlı Laboratuvar Güç Kaynağı
Yüksek akım gerektiren uygulamalar için tasarlanmış, güçlü ve verimli bir laboratuvar tipi güç kaynağıdır. (L4970A, Opamp tabanlı)
Teknik Özellikler
- Çıkış gerilimi: 0…15V
- Maksimum yük akımı: 10A
- Maksimum çıkış gücü: 100W
- Kısa devre koruması: Var
- Besleme: 220 V AC ±%10, 50Hz
- Boyutlar: 150 × 90 × 200mm
Step motor sürücüleri, yüksek güçlü kontrol kartları ve benzeri sistemlerin beslenmesi için uygundur. Eğitim, Ar-Ge, bakım-onarım ve endüstriyel kullanım senaryolarında güvenle kullanılabilir.
Cihaz, entegre anahtarlamalı (SMPS) regülatör mimarisi üzerine kuruludur ve tüm çıkış gerilimlerinde yüksek verim sağlar. Standart modelde çıkış gerilimi 0…15 V arasında ayarlanabilir; farklı gerilim aralıkları da üretilebilir.
Gerilim ayarı ön paneldeki potansiyometre ile yapılır. İstenirse bu potansiyometre, tornavida ile ayarlanabilen trimpot şeklinde uygulanabilir. Bu seçenek, sabit gerilim gerektiren ve yetkisiz müdahalenin istenmediği uygulamalar için uygundur.
Maksimum çıkış akımı 10 A olup, sürekli çalışma koşullarında akım sınırı yük gücüyle (100 W) belirlenir. Cihazda hem kısa devre hem de aşırı sıcaklık koruması mevcuttur.
Ön panelde: yük terminalleri, güç LED’i ve gerilim ayar düğmesi
Arka panelde: şebeke kablosu, güç anahtarı ve topraklama terminali yer almaktadır.
0–100 V / 0–100 mA Laboratuvar Güç Kaynağı
0–100V gerilim ve 0–100mA akım aralığı gibi alışılmışın dışında parametrelere sahip bir laboratuvar güç kaynağı. Geliştirilen güç kaynağı; LED diyotların test edilmesi, teknik verileri bilinmeyen Zener diyotların ters yönde kırılma gerilimlerinin ve karakteristiklerinin ölçülmesi gibi uygulamalarda kullanılmak üzere tasarlanmış.
Regülasyon devresinde TLC272 tipi operasyonel yükselteçler kullanılmış. Bu entegreler simetrik besleme gerektirmemekte olup 4–16 V aralığında çalışabilmektedir.
Çalışma noktaları ve doyum seviyeleri besleme gerilimine bağlı olduğundan, kontrol devresinin besleme gerilimi 12 V olarak seçilmiş.
Kaynak, lineer çalışma prensibi ile çalışmakta olup çıkış katında, kontrollü bir bipolar transistör tarafından sürülen güç unipolar transistörü yer almaktadır.
Çıkış katının kontrolü; iki adet PI regülatör, bir fark yükselteci ve ayarlanabilir akım sınırlayıcı içeren kapalı çevrimli bir regülasyon yapısı ile sağlanmıştır.
Regülatörler kaskat yapıda düzenlenmiş olup, gerilim regülatörü akım regülatörüne üst seviye (master) olarak çalışmaktadır.
Güç kaynağının beslemesi iki ayrı transformatör üzerinden sağlanmaktadır. Bunlardan biri güç katını, diğeri ise kontrol devrelerini beslemektedir. Tüm bileşenler, çıkış gerilimi ve akımını gösterebilen dijital ekranlı ölçüm modülü bulunan bir muhafaza içerisine yerleştirilmiş.
DİKKAT Yüksek voltajı güç kaynaklarını yaparken, test ederken dikkatli olun kondansatör bağlantılarına dikkat edin + – kutupları ters bağlarsanız yüksek voltajda büyük patlamalar olabilir devreyi çalıştırmadan önce Sigortalı Elektrik Hattı,koruyucu gözlük kullanın
