Kendimiz Yapalım Proje Arşivi (Tübitak)

Yavuz EROL tarafından Tübitak Bilim ve Teknik Dergisi altında “Kendimiz Yapalım” kategorisinde yayımlanan çeşitli elektronik projeler Tüm uygulamalar en ince detaylarına kadar anlatılmış teorik bilgiler verilmiş ayrıca mikro denetleyici tabanlı uygulamaların kaynak C, HEX kodları var. Popüler bir çok uygulama ele alınmış büyük bir elektronik devre arşivi

Pilsiz El Feneri Yapımı

Neodyum (Neodymium) mıknatıslar, çok sarımlı bir bobin ve yüksek kapasiteli kondansatör kullanarak pilsiz el feneri yapımı. Pilsiz el fenerinin çalışma mantığı Faraday indüksiyon yasası ile ilgili.

Aşağıdaki animasyondan görüldüğü gibi, mıknatısın bobine yaklaşması ve bobinden uzaklaşması, indüklenen gerilimin yönünü değiştiriyor. Bobinde indüklenen gerilimin değeri, mıknatısın oluşturduğu manyetik alanın büyüklüğüne, mıknatısın hareket hızına ve bobinin sarım sayısına bağlı.

Pilsiz el fenerinin çalışması ile ilgili teori, ünlü bilim adamı Michael Faraday (1791-1867) tarafından 1830’lu yıllarda ortaya atıldı. Faraday indüksiyon yasası olarak da bilinen bu yasaya göre, değişken manyetik alan içinde bulunan hareketsiz iletkende bir gerilim indükleniyor.

İndüklenen bu gerilimin değeri manyetik alanın birim zamandaki değişim hızına ve iletkenin sarım sayısına bağlı. Faraday yasası yüzyıllardır bilindiği halde taşınabilir boyutta bir pilsiz el feneri yapabilmek günümüz teknolojisi sayesinde mümkün olabildi.

Otomatik çiçek sulama sistemi

Devre 741 opamp üzerine kurulu. 1 ay boyunca evdeki çiçekleri otomatik olarak sulamak için basit bir çözüm. Otomatik çiçek sulama sistemi elbette pek çok farklı şekilde gerçekleştirilebilir.

Ancak, yapı lan tasarımın ekonomik ve kolay monte edilebilir olması için piyasada hazır satılan ürünleri kullanmak daha uygun olur.

Aşağıda böyle bir sulama sisteminin nasıl yapılabileceği konusunda detaylı bilgiler verilmiştir. Gerçekleştirilen sistem sayesinde 3 adet çiçeğin bir ay süresince otomatik olarak sulanması mümkün olmaktadır.

Kızık ötesi ışık ile cihaz kontrolü

Devre ne555 zamanlama entegresi üzerine kurulu. Kızılötesi LED ve kızılötesi alıcı modül ile 5-6 metre uzaktan elektrikli cihazları çalıştırmak için bir yöntem. Bu tür bir uzaktan kontrol sistemini gerçekleştirmek için öncelikle kızılötesi ışık yayan bir verici devresine ve kızılötesi ışığı algılayan bir alıcı devresine ihtiyaç vardır.

Uygun tasarlanmış bir verici-alıcı devresi ile 5-6 metre uzaktan herhangi bir cihazı açıp kapatmak mümkündür. Bu mesafe ev içi uygulamalar için yeterlidir. Uzaktan kontrol sisteminin çalışlabilmesi için alıcı birimin, vericinin görüş alanı içerisinde olması gerekir.

Verici devresinde herhangi bir sinyal kodlaması yapılmadığı için sistem sadece aç/kapa fonksiyonuna sahip.

Led`li ef feneri

1 adet 1.5V’luk kalem pil ve yükseltici (boost) türünde anahtarlama devresi ile beyaz LED’li el feneri yapımı. El feneri 30 saat boyunca çalışabiliyor. El fenerinde akkor filamanlı ampul
yerine LED kullanılırsa, fenerin ışık yayma süresi onlarca saate kadar çıkabilmektedir.

Bu süre, akkor filamanlı ampulle çalışan fenerle kıyaslandığında kat kat uzundur. Kısaca, LED’li el feneri ile hem uzun süreli aydınlatma sağlanmakta hem de pil masrafı az olmaktadır. Piyasada farklı tip ve renklerde LED’ler bulunduğundan öncelikle fenerde kullanmaya uygun LED tipini seçmek gerekir.

Her ne kadar kırmızı, sarı, yeşil veya mavi renkte LED’ler olsa da beyaz LED kullanmak daha uygundur. LED’in parlak ışık yayması için mili kandil (mcd) değeri yüksek bir LED seçilmelidir. Örne- ğin ışık şiddeti 5000 mcd civarında olan beyaz bir LED kullanmak yeterli parlaklığı sağlar.

Elektronik termometre

10’lu bargraf gösterge, LM3914 display sürücü entegresi ve LM35DZ sıcaklık sensörü ile termometre yapımı. Tasarlanan sistemde, oda sıcaklığı analog sıcaklık sensörü aracılığıyla ölçülüyor ve sıcaklık değeri bargraf (çubuk-grafik) göstergede gösteriliyor.

Bu sistem sayesinde +10°C ile +39°C arasındaki sıcaklı klar 1°C hassasiyetle ölçülebiliyor. Oda sıcaklığı genellikle bu aralıklar arasında değiştiğinden, tasarlanan elektronik termometre ev içi uygulamalarda rahatlıkla kullanılabilir.

Sistemin en önemli elemanları: LM35 sıcaklık sensörü, 10’lu bargraf gösterge, LM3914 entegresi ve çok turlu trimpottur.

ISD2560P dijital ses kaydı

ISD2560P entegresi yardımıyla ses kayıt devresi yapımı. Üretici firmanın geliştirdiği patentli teknoloji sayesinde herhangi bir analog-dijital dönüştürme işlemine gerek olmaksızın, örneklenmiş analog ses verileri doğrudan hafıza hücrelerine kaydedilir.

Bu teknik sayesinde, aynı hafıza kapasitesine sahip bir dijital sisteme kıyasla daha uzun süreli kayıt yapılmış olur.

Katalog bilgilerine göre, ISD2560P entegresine kaydedilen ses verileri, güç gereksinimi olmadan 100 yıl boyunca bozulmadan saklı tutulur.

Ayrıca entegre üzerine 100.000 kez kayıt yapılabilir.

UV Aydınlatma

UV LED’li Aydınlatma UV LED’ler de bir çeşit morötesi ışık kaynağı olduklarından, göz sağlığı açısından LED ışığına doğrudan bakmak uygun değil.

UV LED’lerin yaydığı morötesi ışığın enerjisi düşük ve dalga boyu uzun olduğu için, biyolojik yapıya olan zararları UV-B ve UV-C bandına göre çok daha az.

Optoelektroniğin temel devre elemanı olan LED’ler, çok çeşitli dalga boylarında ışık yayabiliyorlar.

Üretici firmaların LED çipi üretirken kullandıkları katkı malzemelerinin türüne göre LED’in yaydığı ışığın dalga boyu ayarlanabiliyor.

Örneğin standart LED’ler, elektromanyetik spektrumun 400nm ile 760nm arasında kalan görünür ışık bölgesinde ışık yayarken, kızılötesi LED’ler daha uzun dalga boylarında (örneğin 850nm veya 940nm dalga boyunda) ışık yayıyorlar.

Bunlardan başka, morötesi (ultraviyole) ışık yayan bir LED çeşidi de bulunuyor. UV LED olarak bilinen bu LED’lerin yaydığı ışık, spektrumun UV-A kısmına karşılık geliyor.

Elektronik devre, UV LED’den kısa süreli akım darbeleri geçmesini sağlar. Devredeki NE555 entegresi, osilatör olarak çalışarak yaklaşık 1kHz frekanslı kare dalga işaret üretir.

Üretilen kare dalganın görev periyodu 1/10 civarındadır. Yani, kare dalganın pozitifte kaldığı süre, bir periyodun onda biridir.

USB led lamba

4 adet parlak beyaz LED ve USB kablo yardımıyla klavye aydınlatıcı yapımı. Bu yazıda USB porttan beslenen LED’li bir lambanın nasıl yapılacağı anlatılıyor.

Piyasadan rahatlıkla bulunabilen malzemelerle hazırlanan bu lamba, hem dizüstü hem de masaüstü bilgisayarlarda rahatlıkla kullanılabilir.

Böylece bilgisayar kullanıcıları, kendi yaptıkları USB lamba ile çalışma alanlarını aydınlatabilecekler.

Led`lerle havada yazı yazma

8 adet mavi LED ve PIC16F84A mikro denetleyicisi yardımıyla havada yazı oluşturma.

Bu yazıda, PIC16F84A adlı mikro denetleyici ve 8 adet LED kullanarak havaya yazı yazan bir elektronik devrenin yapımı anlatılıyor.

Bu devre sayesinde 8-10 karakterden oluşan herhangi bir metin havada oluşturulabiliyor.

Baskı devre kart pcb yapımı

Özel transfer kağıdı, lazer yazıcı ve ütü kullanarak PCB yapımı. Kullanılan baskı devre çizim programı ile elemanların kart üzerindeki yeri, iletken yolların kalınlığı, yolların birbirine yakınlığı, eleman bacaklarının geçeceği delik çapları ve kartın dış ölçüleri ayarlanabiliyor.

Ayrıca programın sahip olduğu eleman kütüphanesi sayesinde devre elemanları- nın kılıf yapıları kolaylıkla seçilebiliyor. Böylece direnç, kondansatör, LED, entegre, regülatör gibi temel devre elemanları kısa sürede çizim alanına taşınabiliyor.

Led`li ışıldak

MC34063A entegresiyle tasarlanan DC/DC dönüştürücü yardımıyla LED’li ışıldak yapımı. 6V 1.3Ah’lik akü ile çalıştırılan devrede 4 saat boyunca ışık şiddeti değişmiyor. LED’li devrelerde her zaman verimliliğin yüksek olması istenir.

Bu amaçla, güç kaynağından sağlanan enerjinin sadece çok küçük bir bölümünü ısıya dönüştüren elektronik devreler kullanılır. Sıradan elektronik devreler kullanılması durumunda hem ısıl kayıplar fazla olur hem de ışık şiddeti zamanla azalır.

Günümüzde DC/DC dönüştürücü adıyla bilinen entegreler kullanılarak LED’lerin verimli şekilde çalışması sağlanıyor. Örneğin, bu projede kullanılan MC34063A adlı entegre de bunlardan biri. Bu entegre, anahtarlama modlu güç kaynağı mantığı ile çalışarak giriş gerilimini yükseltiyor ve giriş gerilimi zamanla düşse de çıkış gerilimi bundan etkilenmiyor.

Bu sayede ışık şiddeti saatlerce hiç değişmeyen bir ışıldak yapımı mümkün oluyor.

Cep telefonu dedektörü

GSM bandındaki sinyalleri tespit etmeye yarayan RF dedektör devresi yapımı. Devre, birbirine benzer iki algılayıcı birimden olufluyor.

Her bir algılayıcıda bobin, dipol anten ve diyot bulunuyor. Devre bir elektromanyetik alan içerisinde bulundu¤unda bobinde küçük bir gerilim indükleniyor.

Bobin uçlarına bağlı dipol anten ile RF sinyalin uzak mesafelerden algılanması sağlanıyor.

Lcd Göstergeli Termometre

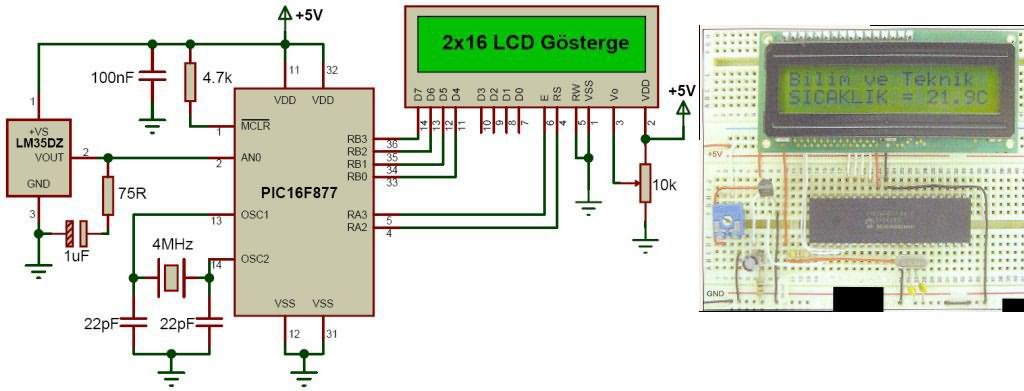

LM35 sıcaklık sensörü ve PIC16F877 mikro denetleyici kullanarak LCD göster­geli bir termometre yapımı anlatılıyor. Gerçekleştirilen termometre ile 0-100 °C aralığında 0.5 °( hassasiyetle ortam sıcaklığı ölçülebiliyor.

Projenin yapımı çok zor olmasa da PIC mikro denetleyiciler, analog-dijital dönüşüm, PIC C programlama ve LCD gös­terge kullanımı gibi konularda temel bir bilgiye sahip olmak gerekiyor.

Termometre devresinin en önemli elemanı 10 mV /°C eğime sahip LM35 sıcaklık sensörü. National firması (www.national.com) tarafından üretilen bu yarı iletken devre elemanı, santigrad derece başına 10 mV gerilim üretiyor. Çıkış gerilimi sıcaklıkla doğrusal olarak değiştiğinden herhangi bir ek ayarlamaya gerek kalmıyor.

Bu sıcaklık sensörünün, doğruluğu ve ölçüm aralığı farklı birkaç modeli bulunuyor. Fiyatının ucuz olması ve kolaylıkla temin edilebilmesi nedeniyle termometre devresinde LM35DZ adlı model kullanıldı.

Sadece 3 bacaklı olan LM35DZ’nin kullanımı oldukça basit. 1 ve 3 no’lu uç­lara besleme gerilimi uygulanıyor, 2 no’lu uçtan da sıcaklıkla doğrusal deği.şen gerilim elde ediliyor.

BFO Metal Medektörü

BFO türünde basit bir metal detektörü yapımı. Bu devre ile 8-10 cm uzaktan ferromanyetik cisimler algılanabiliyor. Bu yazıda düşük maliyetli basit bir BFO metal detektörünün nasıl yapılabileceği anlatılıyor.

Gerçekleştirilen detektör ile demir, nikel gibi ferromanyetik özellikteki malzemeler yakın mesafeden algılanabiliyor. Tasarlanan detektör devresi BFO (beat frequency os- cillator, vuru frekans osilatörü) türünde.

BFO türündeki metal detektörlerinde biri değişken, diğeri sabit frekanslı olmak üzere iki osilatör bulunur.

Birbirine yakın frekansta çalışan bu osilatörlerin ürettiği sinyaller bir karıştırıcı (mixer) yardımıyla karıştırılarak fark frekans oluşması sağlanır. Bu yöntem heterodin karıştırma olarak da adlandırılır.

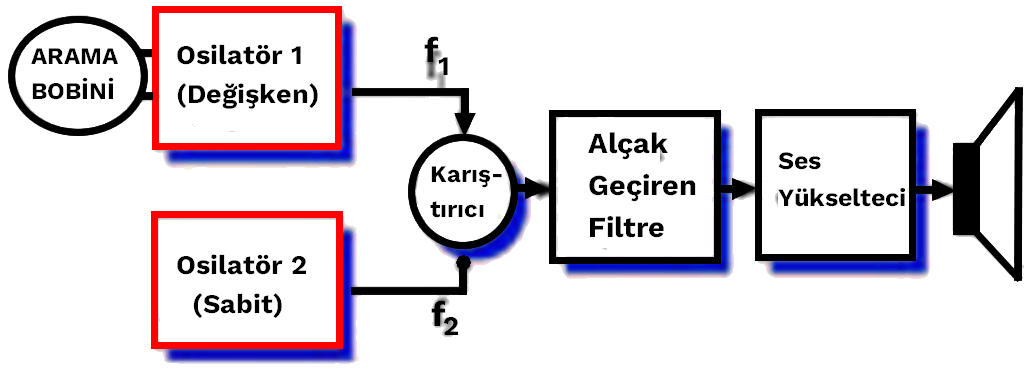

Blok diyagramından görüldüğü gibi, değişken frekanslı osilatör devresinde bir arama bobini bulunmakta. Arama bobini osilatörün bir parçası ve aynı zamanda detektörün metale duyarlı
birimi.

Arama bobinine metal bir cisim yaklaştırıldığında osilatör frekansı bu durumdan hemen etkilenir. Sabit fre- kansta çalışan diğer osilatör ise ortam şartlarından
etkilenmeyecek şekilde tasarlanır. Detektör devresinin doğru şekilde çalışması için öncelikle 1. ve 2. osilatörün frekansını birbirine eşitlemek gerekir.

Bu işlem, devrenin yapısına göre
değişken bir kondansatör veya potansiyometre yardımıyla yapılır. Ayarlama işleminin ardından eşit frekanslı iki sinyal, fark frekans oluşturmak amacıyla karıştırıcı birimine uygulanır.

Led`li Aydınlatma

Aydınlatma sektöründe LED kullanımı her geçen gün artış gösteriyor. Dünya çapında pek çok firma, daha az enerjiyle daha parlak ışık yayan LED modelleri geliştirmek için çalışıyor. Çok yüksek ışık şiddetine sahip LED’lerin üretim maliyetlerinin düşmeye başlamasıyla birlikte aydınlatma armatürlerinin yeniden tasarlandığını görmekteyiz.

Akkor şamanlı veya halojen ampullerin yerine LED’ler kullanılarak daha az güç tüketen, uzun ömürlü, verimli ışık kaynakları yapmak mümkün. Ülkemizde de bu alanda faaliyet gösteren pek çok firma mevcut. LED’lerle çalışan bir spot lambanın nasıl yapılabileceğini bu yazıda bulabilirsiniz.

Elektronik devre oldukça basit bir yapıya sahip. Devrede 12 adet parlak sarı LED, 3 adet 270 ohm’luk direnç ve 1 adet köprü doğrultucu mevcut. Her bir paralel kolda, seri bağlı 4 adet LED bulunuyor.

Işık şiddeti 1000mcd olan sarı LED’lerin ileri yön gerilimi 2V civarında. Devrede tam dalga doğrultucu bulunduğundan LED’lerden 100Hz frekanslı dalgalı bir akım geçiyor. Frekans değeri yüksek olduğundan ışığın kırpışması söz konusu değil.

Elektronik devrenin girişine 12V’luk alternatif gerilim uygulandığında LED’lerden 20-25mA akım geçiyor. Girişe 12V DC gerilim uygulandığında ise LED akımı 10mA oluyor. Devrenin güç tüketimi 1W’dan daha düşük seviyede.

Düşük Güçlü Jenaratör

Elektrik enerjisini mekanik enerjiye dönüştüren makineler ilke olarak bunun tersini de yapabilir. Ya- ni bir elektrik motoru hem motor olarak hem de dinamo veya alternatör olarak çalışabilir.

Piyasada çok çeşitli türde motorlar bulunmakta. Bunlar arasında doğru akım motoru (DC motor) ve adım motoru (step motor) önemli bir yere sahip. Bu motorlar yardımıyla kolayca elektrik üretmek mümkün aslında.

Elektrik-elektronikle yakından ilgilenenlerin bildiği bu yöntem, motor milinin tersten çevrilerek enerji üretilmesi fikrine dayanıyor.

Bu yazıda, piyasadan kolayca temin edilebilen malzemelerle düşük güçlü bir jeneratörün nasıl yapılabileceği anlatılıyor.

Birkaç watt gücündeki bu sistem ile çok çeşitli uygulamalar yapılabilir. Örneğin, LED’li veya akkor şamanlı lamba çalıştırılabilir, birkaç adet kalem pil şarj edilebilir ya da motor miline bağlanan bir pervane ile rüzgar gülü yapılabilir.

16 sütunlu kayan yazı devresi

2 adet 8×8 dot matris display, 74HC154 entegresi ve PIC16F628A kullanarak kayan yazı devresi yapımı. Bu yazıda 8 satır, 16 sütundan oluşan LED’li kayan yazı projesi anlatılıyor.

Projenin en önemli özelliği gerek donanım gerekse yazılım olarak basit olması. Çok az sayıda donanım bileşeni gerektirdiğinden elektronik devrenin yapımı oldukça kolay.

8 satır, 16 sütundan oluşan gösterge için 128 adet LED kullanılabileceği gibi hazır modüller de kullanılabilir.

Montaj kolaylığı sağladığı için bu projede 8×8 dot matrix display (nokta matris gösterge) tercih edildi.

Her bir matris display içerisinde 64 adet LED bulunduğundan 2 adet display kullanılarak 8 satır 16 sütunlu gösterge kolayca oluşturulabiliyor.

Çalışma mantığı: Kayan yazı devresi, tarama (scanning) yöntemine göre çalışır. Bu yöntemde, göstergedeki LED’lerin tamamı aynı anda ışık yaymaz. Bunun yerine, sadece seçili olan sütundaki LED’ler ışık yayar.

Sütun seçme işlemi yeteri kadar yüksek hızda yapıldığında göz, tarama olayını fark edemez. Örneğin, her bir sütundaki LED’ler 1ms süreyle ışık yayacak olursa, 16 sütundan oluşan göstergenin taranma süresi 16ms olur.

Bu da saniyede 62 tekrar yapıldığı anlamına gelir. Tekrarlama frekansı gözün algılama sınırının üzerinde olduğu için sanki bütün LED’ler aynı anda yanıyormuş izlenimi verir.

Oysa, her bir sütundaki LED’ler 1ms süresince yanık, 15ms süresince sönük halde kalır.

Kızıl Ötesi Uzaktan Kumanda

3×4’lük tuş takımı, DTMF üreteci ve DTMF kod çözücü ile kablosuz veri iletişimi. Bu yazıda kızılötesi ışıkla çalışan bir uzaktan kumandanın yapımı anlatılıyor.

Tasarlanan kumanda sistemi ile 7-8 metre mesafeden kablosuz veri iletişimi gerçekleştirilebiliyor.

Verici kısmında kullanılan 3×4’lük tuş takımı yardımıyla yaklaşık 50 metrekarelik bir alanda 12 farklı kontrol işlemini yürütmek mümkün. Kızılötesi uzaktan kumanda sistemi çeşitli amaçlar için kullanılabilir.

Örneğin, LED lamba, DC motor, robot kolu gibi cihazların kontrolü rahatlıkla yapılabilir. Çok kanallı bir verici-alıcı sistemi tasarlamanın pek çok yolu bulunmakta.

Mikro denetleyiciler veya özel kod çözücü entegreler yardımıyla kızılötesi sinyal iletimi gerçekleştirebilir. Fakat burada önerilen tasarım, farklı bir tekniğe dayanıyor. Veri iletişimi, telefon sistemlerinde kullanılan DTMF sinyalleri yardımıyla yapılıyor.

İki tonlu çoklu frekans (Dual Tone Multi Frequency) anlamına gelen DTMF sistemi sayesinde tuş bilgisini güvenli bir şekilde kablosuz iletmek mümkün oluyor.

Kızılötesi uzaktan kumandanın Verici kısmında 3×4’lük tuş takımı, DTMF üreteci, LM311 karşılaştırıcı, NE555 osilatörü ve kızılötesi LED bulunuyor. Alıcı kısmında ise kızılötesi alıcı modül ve DTMF kod çözücü yer alıyor.

Güneş Pili İle El Feneri

Çevremizde güneş pilleri (solar cell) ile çalışan pek çok elektrikli cihaza rastlıyoruz. El fenerleri, güneş şapkaları, şarj cihazları, bahçe ve sokak aydınlatma lambaları bunlar arasında sayılabilir.

Aydınlatma amacıyla kullanılan güneş pilli cihazlar, gündüz vakti güneş ışığından yararlanarak bir bataryayı şarj edip, hava karardığında depoladığı enerji ile gerekli aydınlatmayı sağlıyor.

Örneğin güneş ışığı altında 8-10 saat süresince şarj edilen bir batarya ile gece boyunca ortamı aydınlatmak mümkün oluyor. Aydınlatma gereçleri LED’lerle çalışacak şekilde tasarlandığı için güç tüketimleri oldukça düşük aslında.

600mAh’lik AAA boyutunda bir adet pil kullanmak bile uzun süreli aydınlatma için yeterli olabiliyor. Düşük güçlü bir güneş pili ve parlak beyaz LED kullanarak nasıl el feneri yapılabileceği bu yazıda anlatılıyor.

Devrenin en önemli elemanı güneş paneli ile şarj edilebilir pil arasına seri olarak bağlanan diyot. İleri yön gerilimi düşük olduğu için bu diyot schottky (şotki) türünde olmalı.

Böylece güneş panelinin çıkış gerilimi pil geriliminden büyük iken pil şarj olur, küçük iken ters yönde akım akması önlenir.

Devrede 1N5818 veya 1N5819 adlı schottky diyotlar kullanmak uygun bir seçim olur.

Silisyum diyot kullanılması durumunda güneş pilinin çıkış gerilimi pil geriliminden en az 0.7V daha büyük olmadıkça şarj işlemi başlamaz.

Bu da sistemin verimini oldukça düşürür.

Basit Elektrik Motoru Yapımı

Mıknatıs ve emaye kaplı bakır tel kullanarak basit bir elektrik motoru yapımı. Bu ayki yazıda, piyasadan kolayca bulunabilen malzemelerle basit bir elektrik motorunun nasıl yapılabileceği anlatılıyor.

Elektrik enerjisini hareket enerjisine dönüştüren elektrik motorları elektromanyetizmanın temel ilkelerine göre çalışır. Bilindiği gibi, akım geçen bir iletken, manyetik alan içerisinde bulunuyorsa iletkene bir kuvvet etkir.

İletkene etkiyen kuvvetin şiddeti, akım değerinin, manyetik alan büyüklüğünün ve iletken uzunluğunun çarpımı ile hesaplanır. Kuvvetin yönü ise akım yönü ile manyetik alan yönünün vektörel çarpımı yapılarak belirlenir.

Elektrik motorunun tasarımı uygun şekilde gerçekleştirildiğinde, iletkene etkiyen bu manyetik kuvvet motorun dönmesini sağlar. Akım geçen iletken ile manyetik alan kaynağı arasındaki etkileşim, iki mıknatısın birbirine etkisine çok benzer.

Mıknatısların zıt kutupları birbirini çekerken, aynı kutupları birbirini iter. Mık- natısın akım geçen iletkene uyguladığı kuvvet de aynı şekilde düşünülebilir.

Led Test Devresi

Şeffaf kılıflı LED’lerin rengini tespit etmek ve aynı anda 10 LED’in ışık şiddetini kolayca kıyaslayabilmek için test cihazı yapımı.

Dijital Kumbara

256 YTL’ye kadar bozuk parayı sayabilen ve toplam para miktarını hafızasında tutabilen kumbara yapımı.

Müzikli Bardak

UM3481 entegresi ve birkaç adet elektronik malzeme ile müzik çalan bardak yapımı.

RGB LED`li Dekoratif Aydınlatma

Kırmızı, yeşil, mavi LED’ler ile renk değiştiren lamba yapımı.

Lazerli Güvenlik Sistemi

Lazer işaretçi, LDR ve ayna kullanarak güvenlik sistemi oluşturma.

Termo Elektrik Jeneratörü

1 adet Peltier, 2 adet alüminyum levha, sıcak su ve soğuk su yardımıyla elektrik üretimi.

Mikrodenetleyici Kontrollü Display Sürücü

PIC16F628A mikro denetleyicisi, ULN2003 ve UDN2981A entegreleri yardımıyla display sürücü yapımı.

LED Fener Devresi

5mm LED’li cep feneri Power LED’li el feneri Akkor filamanlı ampul yerine 5mm LED ve power LED ile çalışan fener yapımı.

Elektronik Periyodik Cetvel

Girilen atom numarası değerine göre elementin özelliklerini LCD’de gösteren bir uygulama.

Renk Değiştiren (RGB) Termometre

LM35 sıcaklık sensörü, PIC12F675 mikro denetleyicisi ve flux RGB LED kullanarak renk değiştiren bir termometre yapımı.

Bisiklet Hız Göstergesi (Takometre)

Bir adet mıknatıs ve reed anahtar yardımıyla bisiklet hızını ölçerek LCD’de görüntüleyen elektronik devre yapımı.

Manyetik Saykac

Birkaç adet mıknatıs ile manyetik sarkaç yapımı.

Otomatik LED Aydınlatma

Reed anahtar ve mıknatıs yardımıyla LED’li aydınlatma devresi yapımı.

Refleks Ölçer Devre

PIC16F628 mikro denetleyicisi ile kişinin tepki süresini ölçen LCD göstergeli elektronik devre.

Kızıl Ötesi LEDli Aydınlatma

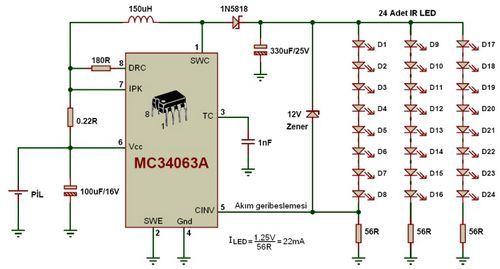

Karanlık ortamda CCD kameranın görüş özelliğini iyileştiren kızılötesi LED’li aydınlatma devresi.

PIC Kontrollü Röle Sürücü

PIC16F84A mikro denetleyicisi ve 4 adet röle ile elektriksel cihazların kontrolünü sağlayan bir devre.

Elektronik Mesaj Panosu

8 adet alfanümerik display ve PIC16F877 mikro denetleyicisi ile elektronik mesaj panosu yapımı.

Frekans Ölçer

PIC16F628’in Capture özelliği kullanılarak tasarlanan frekans ölçüm devresi (16Hz-100Hz).

Telefonla Uzaktan Cihaz Kontrolü

Cep telefonu veya ev telefonu yardımıyla elektriksel cihazların kontrolünü sağlayan bir proje.

Işık İzleyen Robot

2 adet oyuncak araba ve birkaç elektronik malzeme ile ışığa yönelen robot yapımı.

LED Küpü

64 adet LED ve PIC16F877A mikro denetleyicisi ile LED küpü yapımı.

Ledli Logo Tasarımı

Yüzey montaj (SMD) LED’ler kullanarak yazı ve logo oluşturma.

Lazerle Kablosuz Ses İletimi

Oyuncak lazer, ışığa duyarlı direnç (LDR) ve ses transformatörü kullanarak kablosuz ses iletimi.

Elektronik Org

555 entegresi ve birkaç adet elektronik malzeme ile org yapımı.

Power LED Sürücü

Power LED’lerin kullanımı hakkında bilgiler ve MC34063A entegresi ile sürücü devre tasarımı.

Elektronik Saat ve Takvim

PIC16F628 mikro denetleyici ve DS1302 entegresi kullanarak elektronik saat ve takvim devresi yapımı.

Basit Hoparlör

Emaye kaplı bakır tel, mıknatıs ve plastik tabak kullanarak basit hoparlör yapımı.

Projeler yıllara göre ayrılmış 2005 ve 2008 yılları arası bir çok proje bulunuyor. Elektroniğe yeni başlayan, hobi olarak çeşitli devreler yapan bir çok kişinin faydalanacağı Türkçe içerikli çalışmaları paylaşan Yavuz EROL ve Tübitak ekibine teşekkür ederim.
