Projeyi Hazırlayan : Hakan BARUTÇU – Emeği geçen kişilere Teşekkürler. Uygulama devrenin devre şekli Proteus-Isis elektronik devre simülasyon programında tasarlanıp çalıştırılmıştır. Kullanılan elemanlar: 1 adet AT89C51 mikrodenetleyicisi 1 adet 7447 display sürücü entegre 1 adet 7SEG-MPX2CA tümleşik display 2 adet BC548 NPN transistör 1 adet 10µF elektrolitik kondansatör 2 adet 22pF kondansatör 1 adet 12MHz…
@papylon: Yaklaşık 15-20 gün önce BRENNER 8 rev5’i yaptım fakat şu aralar pek fazla vaktim olmadığından, sizlerle paylaşmak bugüne nasip oldu. Şu sıralar BRENNER oldukça ilgi çekici görünüyor ki hemen herkes, her yerde, bu program cihazına yoğunlaşmış durumda. Hatta sitede görevli arkadaşlar SMD modelini yapıyorlar. Bende hem farklı bir seçenek olsun diye hem de gerekli…
Programlama devresi PIC30F serisi dspic ve diğer klasik pic mikro denetleyicilerini programlayabiliyor kullanılan yazılım Win Pic Programmer bilgisayar bağlantısı seri port (rs232) üzerinden besleme voltajı max 16 volt dc. Ayrıca 40 pin 8, 20 çevirici PCB tasımıda bulunuyor DsPIC’ler ve PIC’ler için düşük maliyetli programlayıcı Bu düşük maliyetli birim, DIP paketindeki tüm dsPIC30F serisi mikrodenetleyicileri…
LPC2138 Üniversal Kontrol Kartı LPC2138, 64 pinli bir pakette çok sayıda çevre birimi sunan ve kontrol projeleri için temel görevi gören NXP’den bir ARM7 mikrodenetleyicidir. Aşağıda açıklanan devre kartı, 100mm x 75mm’lik bir alanda aşağıdaki işlevleri sunar: – bir LCD bağlantı noktası – bir JTAG bağlantı noktası – Güç kaynağı 5V ve 3,3V – Voltaj…

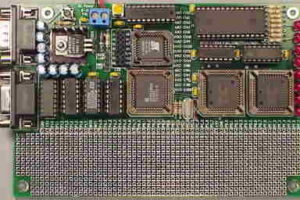

8051 geliştirme kartı, 8051 tabanlı mikrodenetleyici projelerinizi, IC programlayıcıları veya öykünücüler gibi başka herhangi bir özel ekipman satın almadan geliştirmeniz için kullanımı kolay ve düşük maliyetli bir yol sağlar. Bir C derleyicisi de dahil olmak üzere gerekli tüm yazılımlar ücretsiz olarak indirilebilir! 8051 geliştirme kartı Özellikler: 22.1184 MHz’de çalışan standart 87C52 CPU 50 G/Ç hattı!!…
In the folowing page I will present you an open source development board for ATMEGA8 builded especialy for Linux users. This development board is perfect for all the newbies that want to learn about AVR Microcontrollers or want to build some nice projects with it. ATMEGA8 DevBRD contains: *ISP programer *RS232 comunication (serial port) *HIGH…
This is a two-in-one PIC programmer and Experiment board for 40 pin PIC Micro devices.It easy to developt your program without insert/remove PIC micro.You just programming your code and then download to this board without any programmer .This board interface with parallel port.This board supports for PIC16F,PIC18F 40 pin devices . Kaynaklar: PICLab Deneme geliştirme…
Gal serisi Programlanabilir Lojik entegreler için bedava programlama kartı Tüm detaylar var kontrol programının kaynak kodlarıda verilmiş (Borland C++ 3.1/4.5) Eagle ile hazırlanmış pcb ve şema dosyası bulunmakta açıklama (ingilizce) Pal-Gal serisi MCU değil, PLD dir Programlanabilir Logic Device. Bu entegreleri programlayarak karmaşık kogic devreler yapabilirsiniz. içinde and nand or counter DFF vs gibi bir…
DSPIC mikrodenetleyiciler için Başlangıç seviyesinde led, buton, analog giriş, 24Cxx eeprom ve pc ile seri haberleşme deneylerini yapabileceğiniz, çeşitli DSPIC projelerini test edebileceğiniz kendi yaptığım ufak bir deney seti. Faydalı olması dileğiyle. Bu minik deney seti ile led, buton, analog giriş, 24cxx eeprom okuma yazma, pc ile seri haberleşme deneyleri yapılabilir. Programlayıcı olarak PicKIT2, dsPIC…
PIC16F873 PIC16C84 prototip kartı Bu PIC mikrodenetleyicisindeki tüm işlevlerden yararlanmak ve test etmek için aygıt yazılımına sahip bir PCB. Kartta bir LCD, klavye, piezo siren, yedek güce sahip Gerçek Zamanlı Saat, I2C veri yolu, A/D dönüştürme için potmetre ve daha fazlası bulunur. Yazılımı mikrodenetleyiciye indirmek için Shane Tolmie’nin mükemmel PIC Bootloader çözümünü kullanılıyor. 40 Mhz…
