Switch Mode Power Supply SMPS

| Mayıs 12, 2023 Tarihinde güncellendi
Switch Mode Power Supply SMPS

SMPS Mükemmel bir buluş  Bizi Hantal Ağır trafolardan büyük devrelerden kurtaran elektronik Güç kaynakları Sizde benim gibi SMPS devreleri ile yoğun olarak ilgileniyorsanız bolca uygulama ve iki adet SMPS Tasarım programımız var

PCBway Türkiye PCB Manufacturer PCB Assembly

Benim en sevdiğim bölüm güç elektroniği yada sadece smps diyelim uzun süredir bu iş ile uğraşıyorum çok değişik sistemler öntemler bulunuyor  şimdi uygulamalara bir göz atalım geniş bir arşiv

13 volt 40 amperden tutun 3.3 volt 0.5 ampere kadar çeşitli voltajlarda güçlerde devreler Çoğu Modern Switch Entegreler ile yapılmış bu entegreler süper herşey içinde güç transistörü kontrol bölümü vb. tabi ki artık klasikleşmiş vazgeçilmez  pwm-smps kontrol entegreleri  ile tasarlanmış uygulamalarda var  SG3525, TL494, UC3842 Ayrıca Masa üstü Bilgisayarlarda kullanılan power supply devre şemaları pcbleri bolca AT ATX 200w….400w

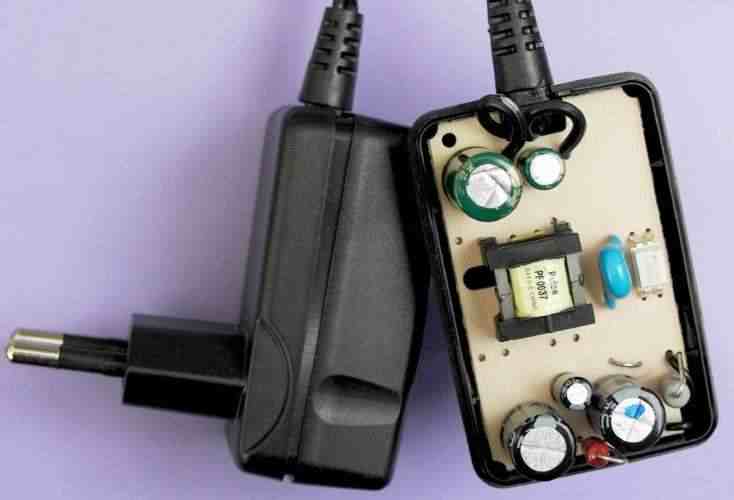

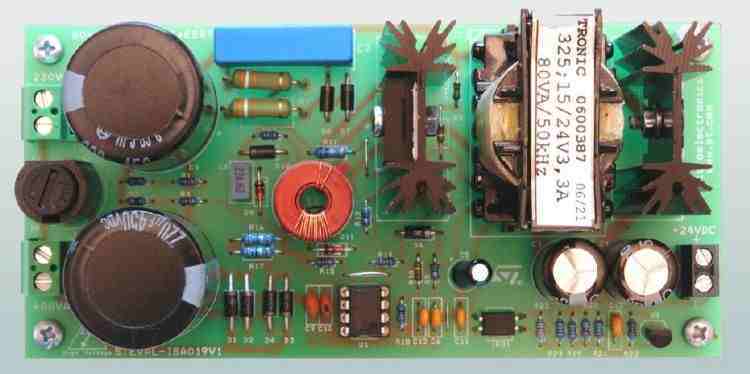

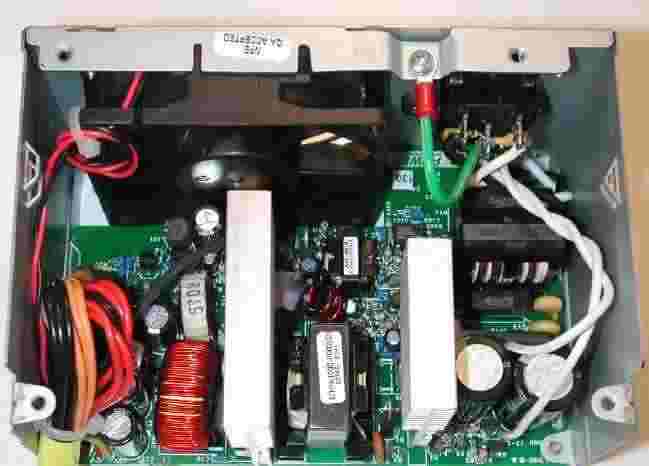

atx-switch-mode-power-supply-smps 80watt-smps-circuit 5volt-smps-circuit

Liste

AT-230
ATX-200 DTK
ATX-250
CODECOM-300-ATX
CODEGEN-350 ATX
LUNAR-200-AT
MORETEC-MP200 AT
PFC-400-ATX-
CODEGEN CG-07A
JNC 200-ATX
JNC Y-B200-ATX
ATX TO MAC
CODEGEN CG-07A
JNC_200-ATX
JNC_Y-B200-ATX

1.8Watt BUCK TOPOLOGY POWER SUPPLY
10Watt DUAL OUTPUT SUPPLY USING
145 W PC FORWARD CONVERTER
19Volt 3.6amp
20Watt DUAL OUTPUT POWER SUPPLY
24W SINGLE OUTPUT SUPPLY USING
3 PHASE POWER SUPPLY
3.6 W TRAVEL ADAPTER BASED ON
300W 24V.PDF
4.5V SMPS CD PLAYER FM RADIO
48 V 450 MA
5V-12-24V
5V-2.5A
6 V 10 W
6W DUAL OUTPUT SUPPLY USING
6W NON-ISOLATED FLY-BACK TOPOLOGY POWER SUPPLY WITH
6W SINGLE OUTPUT SUPPLY USING
80W ESBT QUASI-RESONANT WIDE RANGE SMPS
9.7 V 3.0 A
AUDIO SMPS

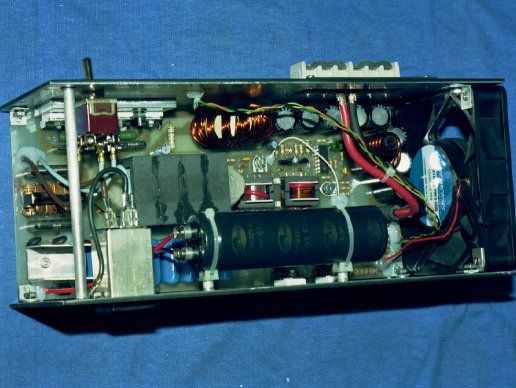

SG3524 13 VOLT 40 AMPER
TL494 450W
SINGLE OUTPUT REFERENCE BOARD 90 TO 264VAC

Programlara göz atalım

SMPSDesign-Toolkit Off-line Switching Mode Power Supply

Fairchild Semiconductor provides you with easy-to-use design tools that build upon the online Power Supply Design Toolkit interactive tutorials and selector tools. This downloadable, PC Windows (all versions) based program provides you with step-by-step design tools to design a fixed frequency flyback offline power supply and a quasi-resonant converter that helps minimize switching noise. Fairchild Power Switches (FPSTM) are key components in these designs.

Firmanın ürettigi Entegler ile Tasarım yapmazın için geliştirilmiş bir program PFC ve SPMS için iki program var kurulum sonrasında C:\Program Files\SMPS Design Toolkit 1.6 klasörüne göz atın flash animasyonlar ilginizi çekebilir 😉 aşağıda 1 örnek verildi

https://320volt.com/fairchild-pfc-smps-tasarim-programlari-ve-kilavuz/

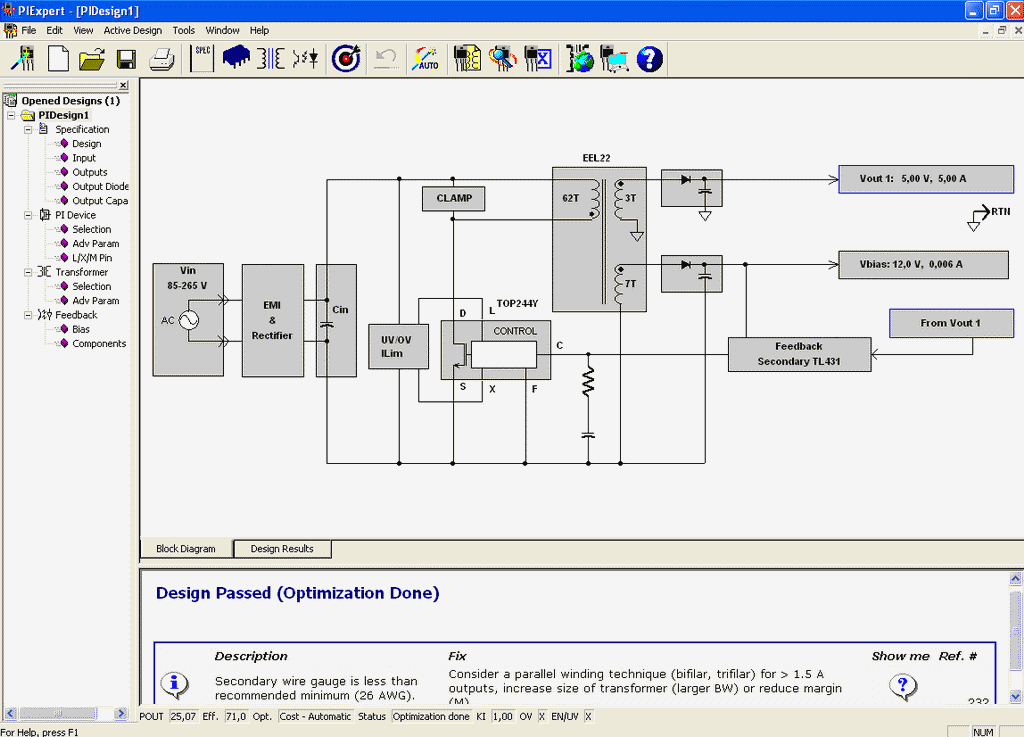

Power Integrations PI Expert Design Software Suite

PI Expert: an interactive program that takes a user’s power supply specifications and automatically determines the critical components (including transformer specifications) needed to generate a working switch mode power supply. Optimization choices for cost or efficiency are included to deliver designs that meet specific needs. The program reduces design time from days to minutes.

Diğer programa göre daha kolay bir ara yüzü var trafo dahil bir çok hesaplamayı yapabiliyor programın kullanımı ve detaylar
PI Expert Smps DC-DC AC-DC Tasarım Programı

diğer smps programları: https://320volt.com/stmicroelectronics-viper-smps-tasarim-programi/

https://320volt.com/smps-guc-kaynagi-tasarim-programi-switchmode-power-stage-designer/

Switch Mode Power Supply SMPS tüm dosyalar;

switch-mode-power-supply-dw-link

Şifre-Pass: 320volt.com

Yayım tarihi: 2008/01/12 Etiketler: , , , ,



37 Yorum “Switch Mode Power Supply SMPS
