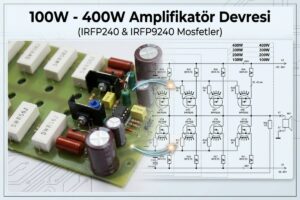

Oldukca popüler ve kaliteli bir 400w anfi devresi PCB tasarımı düzenli ve küçük. Daha önce paylaşılan “200watt 300watt 400watt 500watt Anfi Devresi” gibi transistör sayısı ve çalışma voltajına göre 100W 200w 300W 400w güç verebiliyor.
400W Amplifikatör Devresinin TL071 op amp üzerine kurulu yerine LM741 opamp da kullanılabilir bir ön tampon voltaj amplifikatörü bulunuyor sükünet akımı 35…45ma arası bass filtre ile subwoofer için kullanılması durumunda sükünet akımının 15-20 ma arası ayarlanması önerilmiş.
Çıkış gücüne göre çalışma voltajları: 100w için 2x35v 200w için 2x45v 300w için 2x50v 400w için 2x65v (sadece 8 ohm hoparlör ile max 80v) Doğrusal olmayan bozulma faktörü R-Load= 4 Ohm, P = 0.9PMAX 0.02 % R-Load= 8 Ohm, P = 0.9PMAX 0.01 %
Amplifikatörün besleme voltajına bağlı olan R3 ve R4 dirençleri opamp beslemesi için kullanılıyor değerleri için 2.7 kOhm düşük voltajlar için en uygun değerdir, ancak ± 80V (sadece 8 Ohm yük ile) olan 8 mosfetli versiyon yapılacaksa bu dirençler yaklaşık 1.5W ısı olarak dağıtır, bu nedenle serbest bırakılan ısı gücünü 0.7 W’a düşürecek R3 ve R4 dirençleri 5.6 kOhm veya 6.2 kOhm direnç ile değiştirilmelidir.
Son olarak; anfi devresinin multisim ile yapılan simülasyon şemalarıda (resim formatında) bulunuyor ses sinyali yokken voltaj değerleri, hatalı transistör, diyot bağlantısında olan voltaj değişimleri, sıcaklık değerleri vb. bilgileri bulunuyor. PCB çizimi sprint layout programı ile hazırlanmış kaynak .lay dosyası var.
Amfi güç yükseltme için yapılan işlemlere ek olarak amfi güç kaynağınında güce göre tasarlanması gerekli trafolu bir güç kaynağı kullanacaksanız “Amfi Güç Kaynağı Hesaplamaları” yazısında amfi güç kaynağı hesaplaması hakkında bilgiler verildi..
400W Amplifikatör Devre Şeması
Görünen basitliğe rağmen, bu amplifikatör, onu bir Hi-Fi ekipmanı olarak güvenli bir şekilde sınıflandırmamıza izin veren mükemmel kalite parametreleri gösterdi. Çok hoş bir sese sahip olan amfinin patenti seksenlerin ortalarında alındı. O zamandan beri, eleman tabanı oldukça değişti ve devre basitleştirildi, bu fikir korundu ve güvenilirlikten ödün vermeden daha iyi performans elde edildi.
Bu amplifikatörlerin tüm hattının devresi neredeyse aynıdır, yalnızca terminal transistörlerinin sayısında farklılık gösterirler – MOSFIT-100 versiyonunda bir çift, MOSFIT-400 versiyonunda – 4 çift kullanılır.
Devre, op-amp TL071 üzerinde yapılmış bir ön tampon voltaj amplifikatörüne ve iki aşamalı bir itme-çekme güç amplifikatörüne sahiptir. Çıkış aşamasının devresi, aslında iki bağımsız amplifikatörü temsil edecek şekilde inşa edilmiştir – ses sinyalinin pozitif yarım dalgası için (VT1 – sürücü, VT3, VT5, VT7, VT9 – terminal transistörleri) ve negatif yarım dalga için (VT2 – sürücü, VT4, VT6, VT8, VT10 – terminal transistörleri). Her iki amplifikatör de yerel negatif geri beslemeleri kapsamındadır: R13-R9 ve R14-R10. Kazanç, bu dirençlerin değerlerinin oranına bağlıdır ve bu durumda bu aşamada minimum bozulma elde edilecek şekilde seçilir.
Derecelendirmelerin değiştirilmesi önerilmez (R9 ve R10, 27 ila 43 ohm arasında olabilir, optimum olarak – 33 veya 39 ohm). Son aşama yükseltme modunda çalıştığından, doyma moduna girerken, amplifikatör çıkışı ile güç kaynağı arasındaki direnç mümkün olduğu kadar düşük olur (0,2 – 0,5 Ohm). Çıkış sinyali genliği besleme voltajından sadece birkaç volt daha az olduğundan, MOSFIT’in emitör izleyicili geleneksel amplifikatörlere kıyasla çıkışta çok daha yüksek verimliliğe sahip olmasını sağlayan bu faktördür.
Yerel negatif geri beslemeye (NFB) ek olarak, tüm amplifikatör, R2 ve R32’den oluşan başka bir NFB dalı tarafından kapsanır. Bu durumda kazanç KU = R32 / R2 + 1 = 48 kattır (33 dB). Küçük bir aralıkta, gerekli kazancı elde etmek için R2’yi değiştirebilirsiniz, ancak 37 dB’yi geçmemelisiniz (R2, 680 ohm’dan az olmamalıdır) Amplifikatörün kendi kendine montajı için gerekli elemanların listesi aşağıdaki tabloda özetlenmiştir. .
Terminal transistörleri, daha önce flanşları ısı ileten macunla yağlamış olan, elektriği yalıtan ısı ileten contalar aracılığıyla radyatöre monte edilir. Radyatöre “ortak” bir tel bağlanmalıdır. Bununla birlikte, contalar olmadan da yapabilirsiniz, ancak amplifikatörün çıkış sinyalinin radyatörde bulunacağı ve bu da amplifikatörün uyarılmasına neden olabileceği unutulmamalıdır, radyatör kasadan izole edilmelidir. Şek. Şekil 2, bir baskılı devre kartının bir çizimini ve üzerindeki parçaların konumunu göstermektedir.
Terminal aşamasının hareketsiz akımı 30-40 mA arasında ayarlanmalıdır – bu, “adım” tipi bozulmaların tamamen ortadan kalkması ve besleme voltajını artırmak için teknolojik bir marj için yeterlidir. Bundan ayrı olarak bahsetmek gerekir: bu amplifikatörün herhangi bir akım dengeleyici devresi yoktur, bu nedenle, besleme voltajı değiştiğinde, son aşamanın çalışma modları da değişecektir – güç arttıkça, durgun akım artacaktır. azalır, azalır.
Şebeke voltajının %5 içinde değişmesi veya amplifikatör için stabilize edilmiş bir güç kaynağı kullanılması farketmez, ancak şebeke voltajı çevrede oldukça sık olan %10 düşerse, o zaman bir adımın görünmesi garanti edilir amplifikatör çıkışında ve% 10 artarsa, sakin akım zaten 0,45 A olacaktır ve her transistörde serbest bırakılan güç (± 65 V +% 10 besleme ve dört çift güçlü transistör ile) yaklaşık olacaktır. Sonunda yaklaşık 200 W’lık bir ısı salınımına neden olacak olan 30 W, Ve boşta!
Bu nedenle, amplifikatörün yüksek kaliteli besleme voltajına sahip bir geniş bant olarak veya bir subwoofer için bir amplifikatör olarak kullanılması ve durgun akımın 15 – 20 mA içinde ayarlanması önerilir. Güç azaldığında, düşük frekanslı dinamik kafa, difüzörün ataleti nedeniyle ortaya çıkan “adım” ı basitçe yeniden üretemez ve güç arttığında, durgun akım izin verilen aralıkta kalır ve ısı emicinin bu kadar güçlü bir şekilde ısınması gerçekleşmeyecektir.
Diyotlar VD3-VD4, hem radyatöre monte edilebilen hem de baskılı devre kartı üzerinde kalabilen termal dengeleyici elemanlar olarak kullanılır – hala anında ısınma yoktur, bu nedenle radyatörün üzerine kurulu bir kartın ısıtma hızı oldukça yeterlidir.
Güncelleme: Hindistandan bir okurumuz devreyi 4 mosfetli 200w olarak yapmış fakat çalışmamış TL071 yerine LM741 op amp takınca mükemmel şekilde çalıştığını söyledi TL071 op amp LM741 ile aynı fark olmaması lazım ama yinede bildirmek istedim.
Güncelleme 22-05-2020: Makedonyadan bir okurumuz devrenin 400w versiyonunu yapıp 50v ile çalıştırmış çok iyi ses verdiğini söyledi ve resimleri gönderdi
