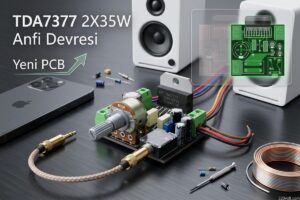

Yıllar önce paylaştığım ve çok popüler olan TDA7377 entegreli amfi devresinin yeni tasarımı TDA7377 datasheet dosyasında ki iki kanal köprü şeması uygulandı 3.5mm stereo jak girişi ses ayarı için potans ve stantby kapatma modu için jumper eklendi PCB çizimi olabildiğince küçük ve tek katlı tasarlandı.
TDA7377 Anfi devresi tek kaynak DC 8V-18V arası voltaj ile çalışabiliyor 12v akü, switchmode adaptörler veya trafolu güç kaynağı ile çalıştırılabilir çıkış gücü 4-OHM hoparlör ile 2X30W
Dikkat: Maks. 18V besleme voltajı ile çok iyi bir soğutma gerekli 4-OHM hoparlör ile yüksek seslerde, ani piklerde entegre korumaya geçip sesde kesinti yapar ideal voltaj 12V….15V 8-OHM hoparlör ile 18V kurtarabilir ama denemedim olmadı sesi son seviye açmazsınız..
C1 DC Filtre kondansatör değeri 1000uf…2200uf arasında kullanılabilir. Yeni tasarımda TDA7377 Standby modu jumper kısa devre iken çalışır açık devre olunca kapanır.
Aracınızda kullanmak isterseniz kontakdan gelen 12 voltu jumperin + yazan kısmına bağlarsınız. 2 adet SMD malzeme kullandım biri C2 100nf ve diğeri stantby için 10k direnç.
TDA7377 Amfi Devre Şeması
Ses seviyesi, hoparlör omajı ve çalışma voltajına göre değişir ama kalın etli soğutucu kullanmak gerekli veya daha küçük fanlı CPU soğutucusu kullanılabilir
Testlerde eski bir vestel müzik setinin hoparlörlerini kullandım gerçekten sonuç çok iyi bu entegre fiyat performans olarak mükemmel anlık yükselmelerde
2 amper çektiğini gördüm TDA7377 datasheet dosyasında 3.5 amper çekebileceği belirtilmiş 5 amper güç kaynağı iş görür.
PCB Baskı devre boyutları 43x38mm tek katlı PCB Sprint Layout PCB programı ile tasarlandı.
Not: PCB Tek katlı ama Çinden PCB siparişi verdiğim için besleme ve hoparlör çıkışlarını güçlendirmek için üst katıda kullandım nede olsa fiyat farkı yok. Kendiniz PCB baskısı yapacaksanız Sprint layout yazdırma bölümünde C1 seçili olmasın.
Son olarak 100uf ek filtre kondansatörü ve stantby devresini son anda eklediğim için parça listesinde görünmüyor bu malzemelerin değerlerini PCB üzerine yazdım diğerlerine “show hide components” menüdünden ulaşabilirsiniz.
TDA7377 Bağlantı Şeması ve Test Videosu
TDA7377 PCB gerber dosyaları:
Şifre-Pass: 320volt.com
Yayım tarihi: 2020/11/30 Etiketler: entegreli anfi devreleri, tda7377
Son zamanlarda elektronikçilerde uygun fiyatlara alınabilen posta pulu kadar, bluetooth modüller var. Ses kaliteleri oldukça iyi. Bu modülleri kullanarak TDA7377 bluetooth anfi yapmayı düşünüyorum. Hafta sonları kart çizimi üzerinde çalışıyorum. Günümüzün popüler bağlatısı olan Bluetooth’u kullanmak daha mantıklı. anahtarlı jak sayesinde kablo takılıyken Bluetooth’un devreden çıkmasını, kabloyu çıkarınca tekrar devreye girmesini sağlayacağım
