Seven Team ST 200HRK ATX UTC51494 UC3843 Switching Power Supply

Seventeam ST-200HRK şeması, ana PWM tarafında UTC51494, izleme tarafında LM339, +3.3V için ayrı bir UC3843AN kartı ve fan sensör kontrollü yardımcı bölüm ile klasik ATX güç kaynaklarından daha derli toplu bir yapıyı göstermektedir. Şemada primer tarafta 2SC4106 güç transistörleri, sürücü tarafında C945 transistörleri, sekonder tarafta STB42 ve STB34M doğrultucular birlikte kullanılmaktadır.

Seven Team ST-200HRK Devre Şeması

Seventeam ST-200HRK Teknik Yapı

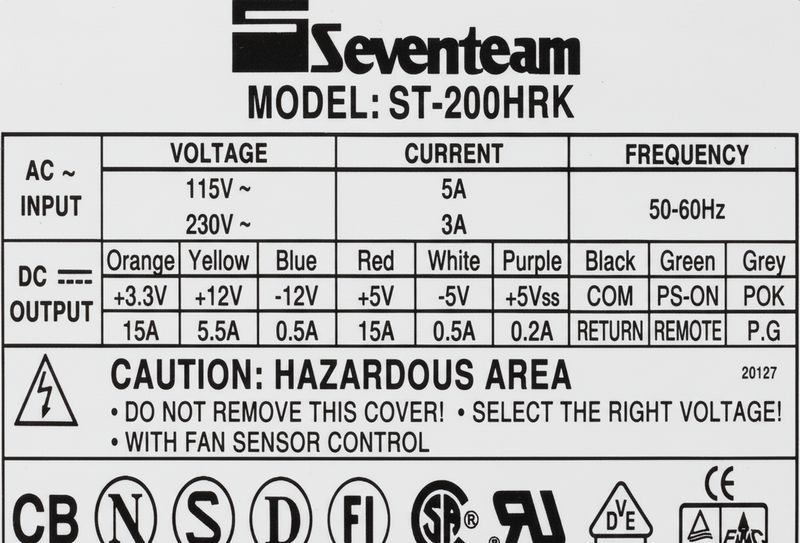

• Model: Seventeam ST-200HRK
• Ana PWM kontrol entegresi: IC1 UTC51494
• Gözetim / karşılaştırıcı: IC2 LM339
• +3.3V yardımcı kartı: UC3843AN tabanlı ayrı VRM bölüm
• Primer sürücü transistörleri: Q5 ve Q6 C945
• Ana güç transistörleri: Q1 ve Q2 2SC4106
• Standby / fan sensör tarafı: Q11-Q12 2SC1959, ZD4 5CV2

ATX Güç Kaynağının Genel Yapısı

Bu şemada giriş filtresi, doğrultma bölümü, UTC51494 ile kurulan ana primer anahtarlama katı, ana trafo T1, ayrı sürücü trafosu T2, standby ve fan sensör bölümü, sekonder doğrultma hattı ve +3.3V için ayrılmış yardımcı kart açık biçimde ayrılmaktadır.

Yapının dikkat çeken tarafı, +3.3V hattının doğrudan klasik grup regülasyonla bırakılmaması ve ayrı bir UC3843AN DC DC dönüştürücü kartı ile desteklenmesidir.

Genel çalışma mantığı açısından bu yapı, anahtarlamalı güç kaynakları SMPS sınıfının daha düzenli ATX örneklerinden biri sayılabilir.

Primer Tarafta Teknik İnceleme

EMI filtre ve doğrultma bölümü

Girişte F1 5A sigorta, RT1 SCK 054 NTC, L1, L2 ve L3 bobinleri ile C1, C2, C3 ve C4 PYY472M filtre kondansatörleri yer almaktadır.

Giriş doğrultma tarafında D1-D4 doğrultucu diyotları ve SW1 110V/220V seçici anahtarı kullanılmıştır.

Doğrultma sonrasında C5 ve C6 olarak görülen 470uF / 200V kondansatörler primer DC bara hattını oluşturmaktadır.

R8 ve R9 150K dirençleri bu iki kondansatör üzerindeki gerilim paylaşımını dengeler.

Bu hatta arıza olduğunda cihaz tamamen ölü görünebilir. Özellikle F1, RT1, D1-D4 ve C5-C6 primer kondansatörleri ilk kontrol edilmesi gereken parçalardır.

UTC51494 ile ana PWM kontrolü

Ana PWM kontrol entegresi IC1 UTC51494’tür. Bu entegre TL494 ile aynı ailede çalışan bir PWM kontrol yapısıdır.

Çevresinde R20, R22, R23, R24, R51, R54, R55 ile C17, C18, C20, C27, C28, C29 gibi elemanlar osilatör, hata yükselteci ve kararlılık ağı için kullanılmaktadır.

UTC51494 kullanan bu yapı, eski ATX güç kaynaklarındaki TL494 tabanlı klasik mimariye oldukça yakındır.

Primer sürücü ve anahtarlama katı

Primer sürücü bölümünde Q5 ve Q6 C945 transistörleri, D11 ve D12 PR1502, D13 ve D14 4148 diyotları ile T2 EL19R sürücü trafosu birlikte çalışmaktadır.

Bu bölüm ana güç transistörlerine yeterli sürme darbelerini aktarır.

Ana güç katında Q1 ve Q2 2SC4106 transistörleri yer almaktadır.

D5 ve D6 PR157, D7 ve D8 4148 diyotları ile C9 ve C10 2.2uF / 50V kondansatörleri primer anahtarlama ağı içinde görev yapmaktadır.

2SC4106 transistörlerinden biri kısa devre olduğunda sigorta atabilir.

C945 sürücü transistörleri, PR1502 / PR157 diyotları veya T2 trafosu arızalıysa UTC51494 çalışsa bile ana güç katı devreye girmez.

Sekonder Çıkışlar ve Doğrultma Yapısı

Sekonder tarafta +12V hattında SD2 STB42, +5V hattında SD1 STB34M doğrultucuları görülmektedir.

Negatif hatlarda D19 ve D20 PR1502 diyotları kullanılmıştır. Çıkışta L2, L4, L5, L6, L7 ve L8 bobinleri ile C25, C26, C33, C34 ve C42 gibi kondansatörler filtreleme yapmaktadır.

Bu şema eski ATX yapısına uygun olarak +5V, +12V, -12V, -5V ve +5VSB hatlarını birlikte üretmektedir.

Konunun daha temel tarafını görmek isteyenler için DC-DC dönüştürücü nedir yazısı yararlı olabilir.

+3.3V Yardımcı Kartı

Şemanın sağ alt kısmındaki ayrı kart Seventeam PCB ST-DD33 A60320 olarak işaretlenmiştir.

Bu DC DC dönüştürücü kartta IC1 UC3843AN, SD1 STB34M, IC301 A431, Q1 K1388 ve ilgili RC ağı yer almaktadır.

Bu tasarım +3.3V hattının ana sekonderden doğrudan bırakılmadığını, ayrıca düzenlendiğini göstermektedir.

Bu nedenle +3.3V hattı düşükse yalnız ana sekonder doğrultma bölümüne bakmak yeterli değildir.

UC3843AN, A431, STB34M ve bu kart üzerindeki direnç-kondansatör ağı ayrıca incelenmelidir.

UC3843AN kullanıldığı için buradan UC3843 SMPS PWM kontrol entegresi sayfasına geçiş doğal olacaktır.

LM339 Gözetim ve Koruma Bölümü

Şemada IC2 LM339 kullanılmıştır. Bu bölümde Q8 C945, Q9 A1015, Q10 43171 ve D23-D29 olarak 4148 diyotları ile birlikte PG ve PS_ON hatlarını izleyen yardımcı bir kontrol ağı kurulmuştur.

LM339 çıkış gerilimlerini ve hata durumlarını izlediği için cihaz +5VSB verdiği hâlde ana çıkışlara geçmiyorsa yalnız UTC51494 ve primer bölüm değil, LM339 çevresi de ayrıca kontrol edilmelidir.

Benzer bir TL494 + LM339 sistemini görmek isteyenler için Seventeam TL494 LM339 ATX ST230WHF 230W SMPS şemasını inceleyebilir.

Standby ve Fan Sensör Bölümü

Şemanın üst sağ tarafında +5VSB ve fan sensör kontrolüne ait yardımcı bölüm bulunmaktadır.

Burada Q11 ve Q12 2SC1959 transistörleri, ZD4 5CV2 zener diyodu ve PT2 TTC103 termistörü birlikte çalışmaktadır. R39, R40, R41 ve C31-C32 ağı da bu bölümde yer almaktadır.

Fan hiç dönmüyor, geç devreye giriyor veya sürekli tam hızda çalışıyorsa bu bölüm ayrıca incelenmelidir.

Güç kaynağı normal görünse bile fan sensör kısmındaki arıza uzun vadede ısınma problemine yol açabilir.

Arıza Tespiti İçin Dikkat Edilecek Noktalar

• Cihaz tamamen ölü ise: F1, RT1, D1-D4 doğrultma bölümü ve C5-C6 primer kondansatörleri kontrol edilmelidir.
• Ana çıkışlar yoksa: IC1 UTC51494, Q5-Q6 C945, Q1-Q2 2SC4106 ve T2 sürücü trafosu birlikte değerlendirilmelidir.
• +12V zayıfsa: SD2 STB42, L2-L4 ve C25-C33 hattı kontrol edilmelidir.
• +5V zayıfsa: SD1 STB34M, L5-L7 ve C26-C34 filtre ağı gözden geçirilmelidir.
• +3.3V düşükse: UC3843AN kartı, STB34M, A431 ve K1388 çevresi ayrıca incelenmelidir.
• PG oluşmuyorsa: IC2 LM339, Q8 C945, Q9 A1015 ve 4148 diyot ağı ayrıca ölçülmelidir.
• Fan çalışmıyorsa: Q11-Q12 2SC1959, ZD4 5CV2 ve PT2 TTC103 bölümü ayrıca kontrol edilmelidir.

Seventeam ST-200HRK, UTC51494 ana PWM yapısı, 2SC4106 primer güç katı, LM339 gözetim bölümü ve ayrı UC3843AN tabanlı 3.3V kartı ile klasik basit ATX kaynaklardan daha düzenli bir mimari sunmaktadır.

Bu tip güç kaynaklarında en doğru yaklaşım; giriş filtresi, primer sürücü, ana güç katı, sekonder doğrultma, 3.3V yardımcı kartı, LM339 gözetim bölümü ve fan sensör hattını birbirinden ayırarak adım adım ölçüm yapmaktır.
