Ucuz Basit PIC Eeprom Programlama Devreleri

Sponsorlu Bağlantılar

PIC EEPROM ile uğraşan kişiler için ucuz basit programlama devreleri devreler bilgisayar üzerinde RS232 COM port üzerinden çalışmaktadır harici besleme gerektirmez devreler arasında çok büyük farklar yok ihtiyacınıza uygun olanı seçersiniz yapacak olan kişilere kolay gelsin

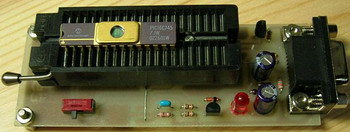

İlk devremiz gayet güzel ve pcb oldukca küçük yapılmış

Programlama için desteklediği pic serisi denetleyiciler

PIC12C508,PIC12C509 PIC12C508A,PIC12C509A PIC12CE518,PIC12CE519
PIC12C671,PIC12C672,PIC12CE673,PIC12CE674 PIC16C505
PIC12F508,PIC12F509 The trick of programming PIC12F508/509 using IC-Prog
PIC12F629,PIC12F635(1)(2),PIC12F675,PIC12F683(2) PIC16F877(5)
PIC16C61,PIC16C62A,16C62B(3),PIC16C63,PIC16C63A
PIC16C64A,PIC16C65A,PIC16C65B,PIC16C66,PIC16C67
PIC16C620,PIC16C620A,PIC16C621,PIC16C621A,PIC16C622,PIC16C622A
PIC16CE623,PIC16CE624,PIC16C625 PIC16F627,PIC16F628
PIC16F627A(2),PIC16F628A,PIC16F648A PIC16C712,PIC16C716(3)
PIC16F630,PIC16F636(2),PIC16F676,PIC16F684(2),PIC16F688(2)
PIC16C710,PIC16C711(3),PIC16C715(6) PIC16C76,PIC16C77
PICPIC16C71,PIC16C72,PIC16C72A,PIC16C73A,PIC16C73B,PIC16C74A
PIC16F72,PIC16F73,PIC16F74,PIC16F76,PIC16F77 PIC16C74B
PIC16C745(3),PIC16C765(3) PIC16C773,PIC16C774
PIC16C717,PIC16C770,PIC16C771(7) PIC16C781(7),PIC16C782
PIC16C923,PIC16C924 PIC16F818,PIC16F819
PIC16F83 PIC16C84 PIC16F84 PIC16F84A PIC16F87(2),PIC16F88
PIC16F870(Cool,PIC16F871(Cool,PIC16F872,PIC16F873,PIC16F874(4),PIC16F876(5)
PIC16F873A(5),PIC16F874A(5),PIC16F876A,PIC16F877A 18F2550
PIC18F1320,PIC18F2320,PIC18F4320 PIC18F4539(3)
PIC18F242,PIC18F252,PIC18F442,PIC18F452
PIC18F248,PIC18F258,PIC18F448,PIC18F458(3)

ic12picprogrammer

iki tane programlayı oldukca iyiler birinci Devrede ister Zift soket kullanın ister normal soket malum zift soketler biraz pahalı fakat entegre sök tak işlemlerinde büyük kolaylık sağlıyor ikinci devre sadece normal soket ikiside aynı program (ic-prog) ile kullanılabilir

Devre IC-Prog programı ile kullanılıyor XP işletim sistemi için bir kaç önemli nokta var Dosyanın içinde bulunan İcprog.sys dosyası icprog.exe dosyasının bulundugu klasörde olmalı program çalıştırıldıgında hata mesajı verir ise panige gerek yok :) Programın Ayarlar Settings menüsünden Seçenekler Options seçin Karşınıza Seçenekler Options penceresi geldiğinde Karışık Misc sekmesini seçin Enable NT/2000/XP driver’ı etkin duruma getirin ve okeyleyin

Genel bir kontrol yapalım Ayarlar Settings menüsünden Donanım kontrolü Hardware Check’i seçin Clock Etkin Enable Clock’u etkin yapınca Sarı LED yanacaktır. LED’i söndürmek için kutu içerisine tekrar tıklayıp onayını kaldırın MCLR etkin Enable MCLR’i etkin yapınca PRG (yeşil LED) yanacaktır evet Ledlerimizi Test ettik power led sürekli yanık kalır

Bu arada programlama işlemlerinde en çok yapılan hatalar pikler için osilatör kristal değerinin seçilmemesi (xt,rc vb.) ve bağlantı COM ayarlarının yapılmaması genelde COM1 olarak seçilir

Programlanabilen Eepromlar
24C01A, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64/65, AT24C128, AT24C256, AT24C512, M24C128, M24C256, 24C515, PCF8572 veya 8572 24C01, PCF8582 veya 8582 24C02, PCF8592 veya 8592 24C04, SDA2506, SDA2516, SDA2526, SDA2546, SDA2586, SDA3506, SDA3516, SDA3526, 4C016 24C01, GRS-003 24C02, GRN-004 24C04, GRN-008 24C04, GRX-006 24C04, GRX-007 24C04, KKZ06F 24C01, BAW658049 24C02 BAW57452 24C02, M8571 24C02, X24C01

Programlanabilen Picler
12C508, 12C508A, 12C509, 12C509A, 12CE518, 12CE519,12C671, 12C672, 12CE673, 12CE674,12F629, 12F675, 16C433, 16C61, 16C62A, 16C62B, 16C63, 16C63A, 16C64A, 16C65A, 16C65B, 16C66, 16C67,16C71, 16C72, 16C72A, 16C73A, 16C73B, 16C74A, 16C74B, 16C76, 16C77,16F73, 16F74, 16F76, 16F77,16C84, 16F83, 16F84, 16F84A, 16C505,16C620, 16C620A, 16C621, 16C621A, 16C622, 16C622A, 16CE623, 16CE624, 16CE625, 16F627, 16F628, 16F628A, 16F630, 16F676, 16C710, 16C711, 16C712, 16C715, 16C716, 16C717, 16C745, 16C765, 16C770, 16C771, 16C773, 16C774, 16C781, 16C782, 16F818, 16F819, 16F870, 16F871, 16F872, 16F873, 16F874, 16F876, 16F877, 16F873A, 16F874A, 16F876A, 16F877A, 18F242, 18F248, 18F252, 18F258, 18F442, 18F448, 18F452, 18F458, 18F1320, 18F2330, 18F4320

İkinci devrenin PCB dosyası .lay uzantılıdır Sprint-Layout 5.0 ile açabilirsiniz programı kullanmıyorsanız sadece izleme ve Print için ücretsiz olan Sprint-Layout-Viewer Programını Kullanabilirsiz

Programlayıcı devrelerine ait tüm dosyalar Ucuz Basit PIC Eeprom Programlama Devreleri

Dosya indirme linkleri (TXT formatında) link-47.zip şifre-pass: 320volt.com
