350 mA LED sürücü devreleri MC34063 anahtarlamalı regülatör entegresi üzerine kurulu 350ma lumiled için ideal sürücü devreleri çalışma voltajı 12V DC 12V AC
4 Adet uygulama devresi bulunuyor tek lumi led ve 3 adet seri bğlantılı lumi led sürücü devresi var kaynak sağlam (ON Semiconductor).
12V Beslemeden 350 mA LED Sürme Uygulaması
İçerik

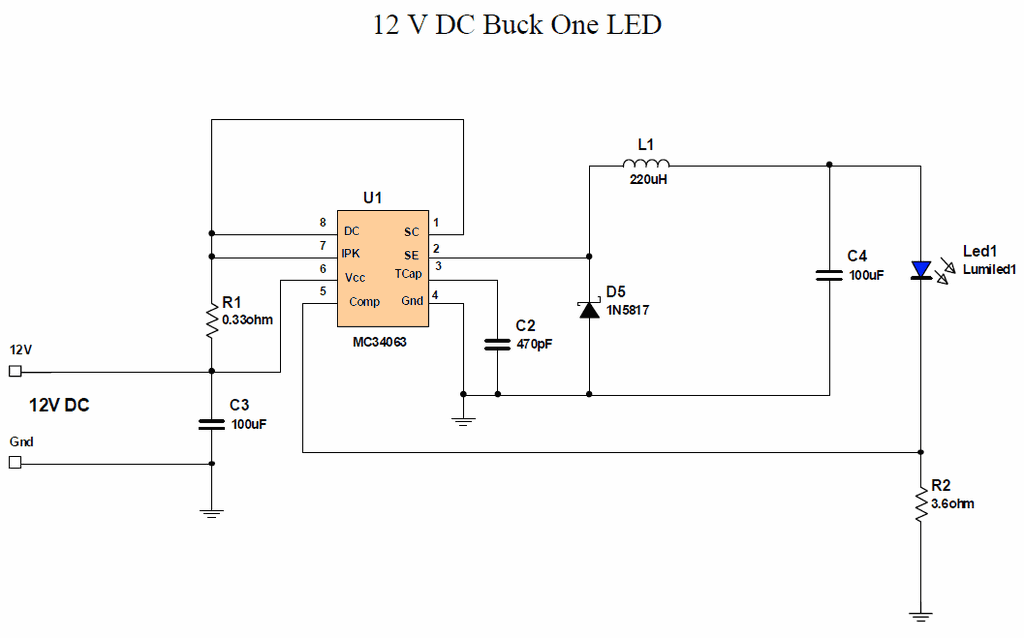

Şekil 1’de, 12V DC bir kaynaktan yaklaşık 350 mA akım çeken tek bir POWER LED’in sürülmesi için hazırlanmış örnek bir devre yer almaktadır.
Bu tasarımda MC34063 entegresi düşürücü (buck) konfigürasyonda kullanılmıştır. MC34063, dahili 1,5A anahtara sahip, temel seviyede bir DC/DC dönüştürücü entegresidir.
LED üzerinden geçen akım, 3,6 ohm değerinde ve 1W gücünde bir algılama, şönt direnci ile izlenmektedir.
Bu direnç üzerinde oluşan gerilim, MC34063 entegresi tarafından geri besleme sinyali olarak algılanır ve 1,25V referans gerilimi ile karşılaştırılır.
R2 direnci sayesinde LED akımı yaklaşık 350 mA seviyesinde sabit tutulur. Osilatör frekansı, 470 pF değerindeki zamanlama kondansatörü ile yaklaşık 50 kHz olacak şekilde ayarlanmıştır.
R1 direnci, kısa devre gibi olumsuz durumlarda akımı sınırlandırırken, C4 kondansatörü geri besleme hattındaki dalgalanmaları bastırmak için kullanılır.
12V DC Düşürücü Tek LED Sürücü
12V AC Düşürücü Tek LED

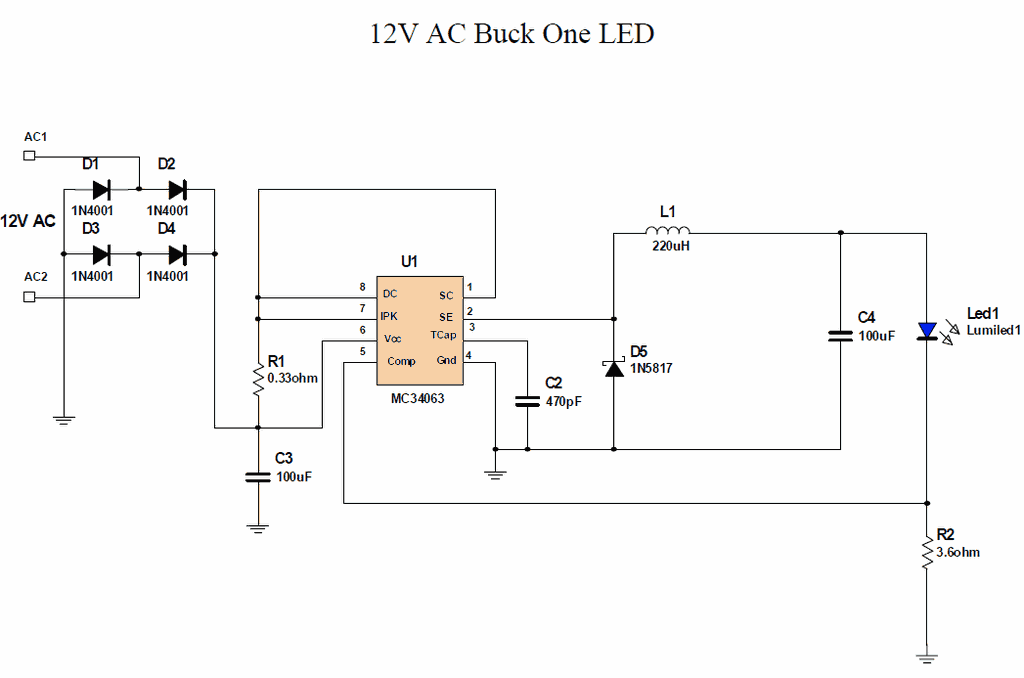

Şekil 2’de, önceki devreye bir diyot köprüsü eklenmiş hali gösterilmektedir.
Bu ekleme sayesinde devre, 12V AC çıkışlı bir transformatörle de çalıştırılabilir hale gelmiştir.

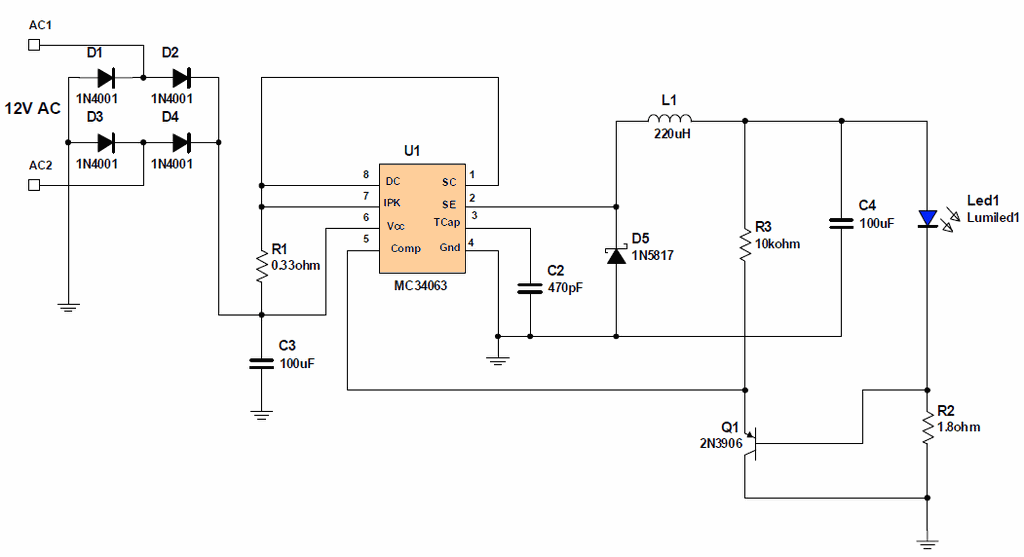

Şekil 3, seviye kaydırıcı olarak görev yapan bir PNP transistörün (2N3906) eklendiği, daha gelişmiş bir çözümü sunmaktadır.
Bu yapı sayesinde akım algılama direnci 1,8 ohm gibi daha düşük bir değerde seçilebilmiştir.
Direnç üzerindeki gerilim yaklaşık 0,65V seviyesine düştüğünden, önceki tasarıma kıyasla algılama direncinde harcanan güç önemli ölçüde azaltılmıştır.

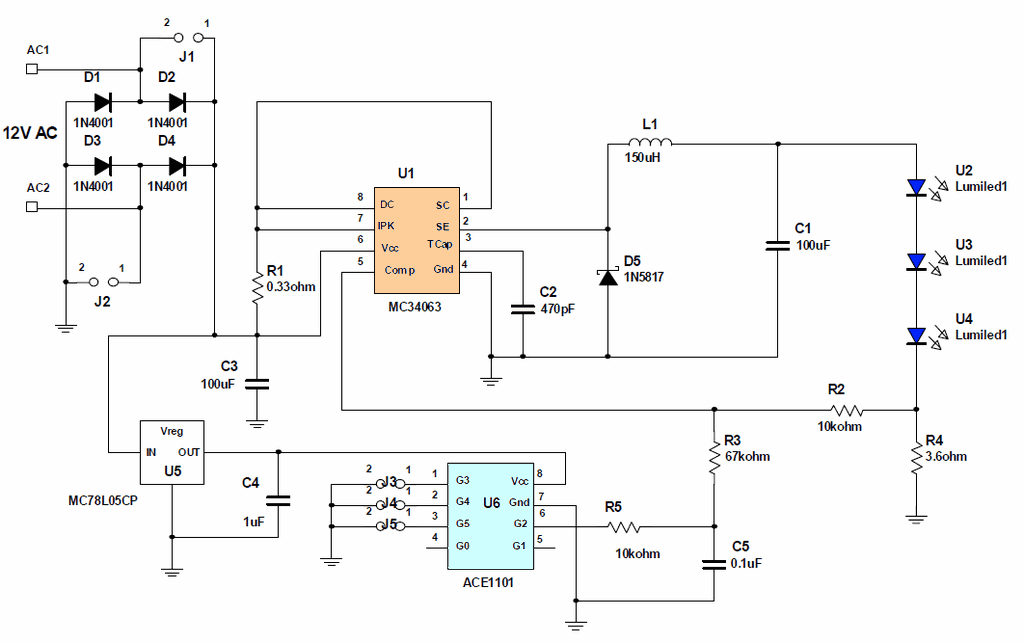

Şekil 4’te ise karartma (dimming) işlemi için akım algılama noktasına PWM sinyali uygulayan bir ACE mikrodenetleyici içeren 12V AC/DC demo kartı gösterilmektedir.
Kart üzerindeki jumper ayarları sayesinde hem 12V AC hem de 12V DC kaynaklarla çalıştırma mümkündür.
MC34063 AC/DC Düşürücü Demo Kartı
12V AC-DC MC34063 LED Buck Driver Application Brief ;
