Güç Elektroniği Ders Notları 2006 Diyot, Tristör, Diyak ve Redresörler

Güç elektroniği konularıyla ilgili detaylı anlatımların yapıldığı oldukça faydalı bir çalışma. Örnek güç elektroniği devreleri, hesaplamalar, formüller, tristör, diyak ve diyot gibi güç kontrol elemanlarının ölçümleri, hız ve güç kontrol devreleri ve daha fazlası bulunuyor. Emeği geçen, hazırlayan kişilere teşekkürler.

Güç elektroniği terimi çok geniş bir alanı kapsar ve buradaki amaç bir kaynaktan bir yüke giden elektrik gücünün kontrollü biçimde yönetilmesidir.

Bu kontrol bazen yalnızca güç miktarını ayarlamak, bazen de kaynağın özelliğini değiştirerek yükün ihtiyacına uygun başka bir yapıya dönüştürmek anlamına gelir.

Mesela bir AC kaynağın frekansını, yükün gereksinimi olan başka bir frekansa çevirmek de bu işin bir parçasıdır.

Bütün bu işlemlerde verimlilik önemlidir. Eğer aktarılan güç ve işlem verimsiz ise büyük kayıplar oluşur.

Büyük güçlerde verimli kontrol ise anahtarlama teknikleri kullanılarak yapılır.

Anahtarlama işleminde kullanılan yarı iletken elemanlar diyot, transistör, tristör ve triyak gibi elemanlardır. Bu notlar da tam olarak bu temel mantığı anlaşılır bir sırayla toparlıyor.

Bu ders notlarında neler var?

İçerik sadece tanım veren kısa bir özet değil. Önce güç diyotları ve doğrultmaç devreleri anlatılıyor, ardından SCR yani tristör tarafına geçilip yapısı, karakteristiği, A.V.O metre ile sağlamlık kontrolü, tetikleme yöntemleri, durdurma yöntemleri ve koruma devreleri işleniyor.

Son bölümde ise bir ve üç fazlı tristörlü redresörler, lamba ve yük kontrol devreleri, DC şönt motor ve seri sargılı motor hız kontrolü, optokuplörlü tetikleme ve diyak uygulamaları yer alıyor.

• Güç diyotları ve yarım/tam dalga doğrultmaç devreleri
• İki diyotlu orta uçlu ve köprü tipi tam dalga doğrultmaçlar
• Tristörün yapısı, çalışma mantığı ve A.V.O metre ile kontrolü
• DC, anot kaynağı, optokuplör ve pals trafosu ile tetikleme yöntemleri
• Tristörü kesime götürme ve aşırı gerilim/akım koruma yöntemleri
• Bir fazlı ve üç fazlı tristörlü redresör çeşitleri
• Yarım dalga lamba kontrolü, ayarlanabilir gerilim kaynağı ve AC şalter devreleri
• DC şönt motor ve seri sargılı motor hız kontrol devreleri
• Diyak yapısı, sağlamlık kontrolü, osilatör ve flaşör devreleri

Doğrultmaç tarafı güzel toparlanmış

İşin başlangıcında güç diyodunun temel mantığı sade şekilde anlatılıyor; silisyum diyotta yaklaşık 0,7 V, germanyum diyotta ise yaklaşık 0,3 V ile 0,35 V eşik bilgisi verilmiş.

Hemen ardından yarım dalga doğrultmaç, iki diyotla yapılan orta uçlu tam dalga doğrultmaç ve köprü tipi tam dalga doğrultmaç devreleri dalga şekilleriyle birlikte gösteriliyor.

AC’den DC elde etme mantığını baştan toparlamak isteyenler için gayet faydalı bir bölüm olmuş.

Doğrultma kısmından sonra kontrollü doğrultma devrelerine geçilmesi de güzel. Çünkü burada artık iş sadece doğrultmak değil, tristör ile çıkış geriliminin ne kadar ve hangi anda yüke aktarılacağını da kontrol etmek oluyor.

Bir ve üç fazlı tristörlü redresör örnekleri, faz kontrolü mantığını görmek isteyenler için özellikle değerli. Şok bobini ve kondansatörle dalgalanmanın nasıl azaltıldığına da değinilmiş.

Besleme ve dönüştürme tarafına ayrıca göz atmak isteyenler için güç kaynakları arşivi de bu notlarla birlikte iyi gider.

Tristör kısmı teoride kalmamış

PDF’nin en faydalı taraflarından biri tristör bölümünün yalnızca tanım vermekle yetinmemesi. SCR’nin PNPN yapısı, anod-katod-geyt uçları, iletime geçme mantığı ve doğru akım ile alternatif akımdaki davranışı pratik ifadelerle anlatılmış.

Doğru akımda bir kez tetiklenen tristörün iletimde kalması, alternatif akımda ise her uygun alternansta yeniden tetikleme gereksinimi özellikle net verilmiş.

Ayrıca tristörün A.V.O metre ile sağlamlık kontrolü, ayrı DC kaynakla tetikleme, anot kaynağı üzerinden tetikleme, optokuplör ile tetikleme ve pals transformatörü ile tetikleme gibi yöntemlerin aynı dökümanda bir arada olması güzel.

Özellikle bakım, arıza arama ya da eğitim tarafında olan biri için sadece teori değil, sahada işe yarayacak notlar da var. Bu tarafı biraz daha geniş okumak isteyenler için tristör, triyak ve diyak başlığı da iyi bir tamamlayıcı olur.

Koruma ve söndürme kısmı gerçekten işe yarar

Birçok notta tristörün nasıl iletime geçirileceği anlatılır ama nasıl korunacağı zayıf geçilir.

Burada ise anod-katod arası kısa devre, anot veya katot gerilimini bir an için kesme, ters gerilim uygulama ve geyte ters gerilim verme gibi kesime götürme yöntemleri tek tek anlatılmış.

Bunun yanında aşırı gerilimden korunma için R-C snubber yaklaşımı, kapasitif yüklerde akım yükselme hızını sınırlama ve endüktif yüklerde ters EMK’yı söndürme mantığı da verilmiş. Özellikle röle, kontaktör ve motor gibi yüklerle çalışanlar için bu bölüm pratikte çok iş görür.

Motor kontrol ve uygulama devreleri de var

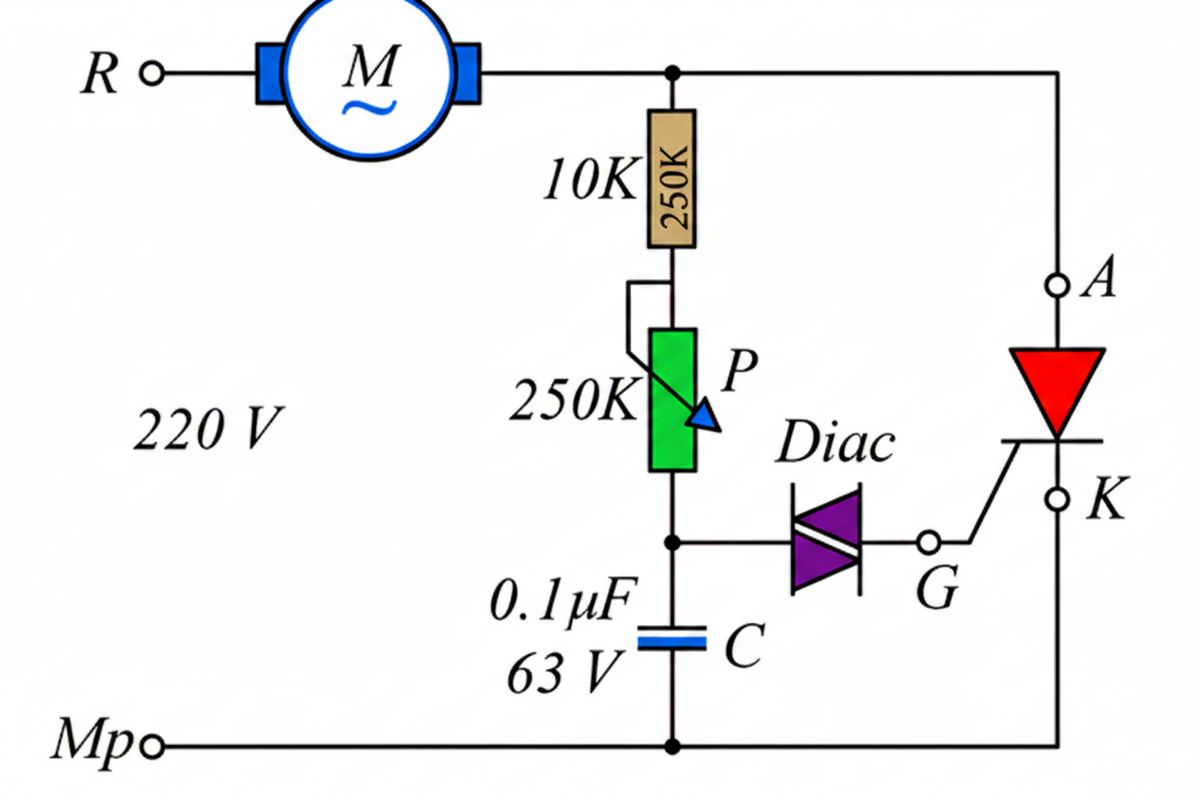

Notların sadece redresör ve teori kısmında kalmaması güzel. Tristör ile yarım dalga lamba kontrolü, ayarlanabilir gerilim kaynağı, ters paralel bağlı tristörlerle yapılan AC şalter, DC şönt motor hız kontrolü ve seri sargılı motorun yarım dalga hız kontrolü gibi doğrudan uygulanabilir devreler de yer alıyor.

Hız ayarı tarafına biraz daha bakmak isteyenler için hız kontrol üniteleri, sürücüler ve motorlar sayfası da faydalı olabilir.

Üç fazlı motorun faz sırasının tristörlerle değiştirilmesi konusu da eklenmiş.

Bu kısım, kontaktörlü klasik yaklaşım ile yarı iletken anahtarlama mantığı arasındaki farkı görmek açısından değerli.

Yarı iletken şalterlerin bakım gerektirmemesi, hızlı anahtarlama yapması ve ark oluşturmaması gibi avantajlar; buna karşılık aşırı akım ve gerilime karşı daha hassas olmaları gibi dezavantajlar da ayrıca değinilmiş.

Diyak bölümü de boş geçilmemiş

Son tarafta diyak yapısı, karakteristiği ve sağlamlık kontrolü özetlenmiş.

Diyakın her iki yönde de belirli kırılma geriliminden sonra iletime geçen bir eleman olması, özellikle tetikleme devrelerinde neden kullanıldığını anlamayı kolaylaştırıyor.

Diyak ile yapılan osilatör ve flaşör devrelerinin eklenmiş olması da güzel; çünkü bu sayede elemanın sadece teorik tanımı değil, pratik kullanımı da görülüyor.

Kısacası bu 2006 tarihli güç elektroniği ders notları; doğrultmaçlar, tristörlü kontrol, koruma yöntemleri, bir ve üç fazlı redresörler, motor hız kontrolü ve diyak uygulamaları arasında güzel bir köprü kuruyor.

Eski tarihli olmasına rağmen temel mantık değişmediği için bugün de işe yarayan bir kaynak. Emeği geçen, hazırlayan kişilere tekrar teşekkürler.
