VIPer12A ile 12 Volt 500ma Mini SMPS

Sponsorlu Bağlantılar

Viper12A smps kontrol entegresinin kullanımı için kaliteli bir örnek led aydınlatmada kullanılabilir ya da farklı uygulamalar olabilir.. boyutları oldukca küçük güzel bir tasarımı var

DC çıkış: 12 VDC/500 mA
Verimlilik: tipik olarak% 75
Giriş voltajı: 90-264VAC 50-60 Hz
Boyutlar: 57 x 49 x 32 mm

This network is designed for the assembly in sub-cleaning Junction boxes. With its output of 6 W (12 VDC/500 mA) can be almost any standard Power Supply through this discreetly in the wall installable version replaced. Whether as a power supply for surveillance cameras, wireless video transmission systems or small fan installation — the application are no limits.

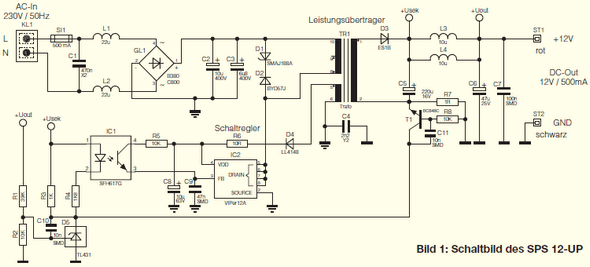

SMPS Controllers (Switch mode power suppl) IC 2, the circuit is quite clearly. The at the terminals supplied from KL 1 230 V AC is protected by the fuse, guided on the bridge rectifier. This makes the 230 VAC a DC voltage of about 320 V. This DC voltage is applied via the transformer TR 1 to the drain of the Switching regulator viper12a ICs. This IC contains all essential stages of a switching power supply. Then run the internal Oscillator which oscillates at 60 kHz. Also, the other internal stages active and the power MOSFET begins to switch. Limiting the drain Current is adjusted via an internal control circuit
