RGB led şov (PIC12F675 C dili)

Sponsorlu Bağlantılar

Merhaba Elektronik severler bu yazımda sizlerle yeni yapmış olduğum bir uygulamyı paylaşmak istedim. Bu çalışmada PIC12F675 ve 74HC595 Entegeresi kullanarak rgb ışıkların sıralı ötelenmesi ile çok güzel bir renk cümbüşü ortaya çıkıyor.

Uygulamanın videosu İsis devresi ve hex kodu ekteki dosyada mevcuttur. İlgilenen Arkadaşlar buyursunlar.

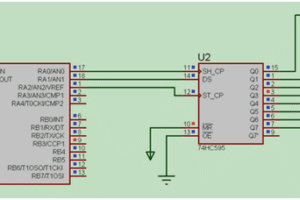

74HC595 Bağlantı örneği

74HC595-pic16f628

Projenin yenilenmiş uygulama videosu

Kolay gelsin

Uygulamaya ait proteus isis, ares ve kod dosyaları: RGB led şov (PIC12F675 C dili)

Dosya indirme LINK listesi (HTML formatında) link-13436.zip şifre-pass: 320volt.com

Aytaç Dürgen.

  • tahir

    öncelikle çok güzel bir çalışma fakat 12f675 için derlenmiş hex dosyası birde ledlerin dizilişleri nasıl olmalı renk sıralamaları yani onlarında belirtirseniz sevinirim saygılarımla çalışmalarınızın devamını dilerim.

  • aytac durgen

    Ledler rgb şeklinde dizilecek kırmızı yeşil mavi şeklinde ilerleyecek.
    12f675e bağlantısı isis ekinde belirtildiği gibi baskı devreye CPU kart yapılıp monte edilecek.

    Ledlere seri direnç bağlanmalı .Aksi tatktirde akım çekiyro ve sorun veriyor. Ekteki ledli baskı devre kartında entegrelerin 13 numaralı bacaklar eksiye gidecek sonradan farkettim anlışlığı.

    Sitedeki video hızlı oynuyor normalde daha güzel görüntü oluşuyor.

    bir iki gün içinde eksik noktaları düzeltip yollarım site yöneticimiz yayına açar.
