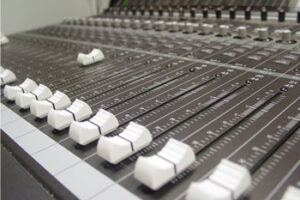

Mikser (Mixer) Nedir Mikser iki veya daha fazla giriş kanalı bulunan bu kanallara girilen ses sinyallerini karıştırarak tek sinyal olarak çıkış veren cihazdır girişlerine mikrofon gitar çeşitli enstrümanlar ses üreten cihazlar bağlanabilir seslerin yoğunlukları mikser devresinden ayarlanabilir
Antrak Gazetesinden TA2AX Ali Akyol Abimizin uyguladığı basit kullanışlı bir mikser devresi
3 adet giriş konnektörüne karşılık 2 adet de paralel çıkışı var. Bu sayede 2 adet CD çalar ve bir adet radyo veya kaset çaları, iki adet amplifikatöre bağlayabiliriz. Girişlerde 10k lık stero lineer potansiyometreler var. Siz logaritmik de kullanabilirsiniz. Bunların orta ayaktan çıkışları 1k lık dirençler üzerinden birleştirilip çıkış soketine bağlanmakta. Eğer bilgisayar kartlarınızı bağlamayı düşünürseniz, DC voltaj kaçaklarına karşı bir önlem olarak tüm girişlere 10 uF lık bir kondansatör ilave ediniz. İşte hepsi bu….
Benzer pasif mikser devresi daha
Pasif Mikser devre şeması
Tamalanmış halinin resimi
Aktif 4 kanal Mikrofon Mikser Devresi devre 9 volt dc ile çalışmakta pil kullanabilirsiniz kullanılacak opamp TL072 yada TL082 Olabilir
LM3900 ile 3 Kanal Mono Mikser Devresi
Devrede 3 opamp giriş kuvvetlendiricisi, 4. ise toplayıcı olarak kullanılmıştır. Bu tip kuvvetlendiricilerde kazanç, şekildeki gibi 10k ve100k dirençlerinin oranına eşittir. Ayrıca doğru DC sağlamak için 220k lık direncin değeri 100k lık direncin yarısına eşit olmalıdır. Ayrıca bu opamp’ın özelliği + girişi topraklandığı zaman bloke olmalıdır. Böylece kullanılmayan girişler topraklanır
Basit Mixer Devresi devre TL072 Opamp üzerine kurulu düş maliyetli ve yapımı detaylı anlatımı var devrenin bitmiş halinin resmi aşşağıda parfüm kutusuna yerleştirilmiş 🙂
4 Kanal Stereo Mikser devresi
çok karmaşık bir devre 🙂 fakat pcb dosyası işinizi azda olsa kolaylaştırır
5 Kanal Mikser 60w anfi ve Vu metre
anfisi vumetre göstergesi ile hazır 5 kanal mikser devresi 🙂 stereo kullanmak için aynıdevreden iki adet yapmalısınız mikser katı TL081 Opamp Anfi TDA2050 vumetre ise LM3915 üzerine kurulu 12 volt tek kaynak ile besleniyor .fcd uzantılı pcb dosyalarını açmak için Fidocad Programını kullanmalısınız
Bir kaç ipucu 🙂 giriş çıkış ayarlama için mümkün olduğunca uzatma kabloları kullanmayın potansiyometreler pcb üzerine monte edilmeyecek ise uzatma için kullanacağınız kablolar Blendajlı olsun devreniz düşük voltaj ve akım ile çalışıyorsa besleme için pil kullanın pil ile çalışan devrelerde acil durumlar için ek adaptör girişini unutmayın 🙂 kullanılacak dirençler %1 toleranslı olsun opamplar için soket kullanmayı unutmayın arıza durumunda sök tak işleminde büyük kolaylık sağlar son olarak tecrübeniz az ise önceliği en basit devrelere verin 🙂 denmelerinize göre diğer devreleri denersiniz
Blalendajlı Kablo
